Weichdichtend

3-Cx

Engineered with a Vulcanized Seat for Optimized Performance and Efficient Automation

Closer Look Request a Quote
2025-3-Cx-01 2025-3-Cx-02

Wafer and Lug Style Butterfly Valve with Bubble Tight Sealing and Long Cycle Life

Reliable Valve Solution for Chemical and Water Applications

Die weichdichtenden Absperrklappen der Serie 3W Cx mit Zwischenflanschgehäuse und der Serie 3L Cx mit Anflanschgehäuse verfügen über einen einvulkanisierten Sitz, eine präzise bearbeitete Dichtkante der Klappenscheibe und Wellenlager. Diese Merkmale bieten optimierte Performance und effiziente Automatisierungslösungen für eine lange Lebensdauer mit einer unverändert blasendichten Absperrwirkung der Armatur.

Spezifikationen

Nennweiten
DN 50 bis 600
Temperaturbereich
-20 °C bis 121 °C
Maximal zulässiger Betriebsdruck
16 bar
Gehäusebauform
Zwischenflansch, Anflansch
Dichtheitsprüfung
EN 12266-1 Rate A
Konstruktion
EN 12569 | EN 593 | NE 167
Materialstandard
EN 16668 | AD2000 W0
Kennzeichnung
EN 19 | DIN EN IEC 61406 | DIN 91406
Kopfflansch
ISO 5211
Flanschbohrung
DE 1092-1 PN 10 und PN 16
Baulänge
EN 558 Serie 20
Konformitätserklärung
CE | UKCA
Richtline für Druckgeräte
2014/68/EU | PE(S)R
Richtline für Maschinen
2006/42/EC
Explosionsschutz
ATEX (2014/34/EU)
Emissionsschutz
ISO 15848-1 | TA-Luft VDI 2440
Sicherheits-Integritätslevel
IEC 61508 Stufe 3 (SIL 3-tauglich)
Gehäusewerkstoffe
Niedrigtemperatur-Sphäroguss (EN 5.3103)
Scheibenwerkstoffe
Edelstahl (EN 1.4408) | Duplex-Edelstahl (EN 1.4470)
Wellenwerkstoffe
Edelstahl (EN 1.4542)
Sitzwerkstoffe
EPDM
Anwendungen
Gas, Vakuum, Wasser, Abwasser, Säuren, Chemikalien

Downloads

Datenblatt
Weichdichtend 3-Cx.

Technisches Handbuch
Weichdichtende Absperrklappe 3- Cx.

Produktbroschüre
Cx-Line Unser Element.

Betriebs- und Wartungsanleitung
Weichdichtende Absperrklappen 3-Cx.

Konformitätserklärung
EU-Konformitätserklärung

More Details

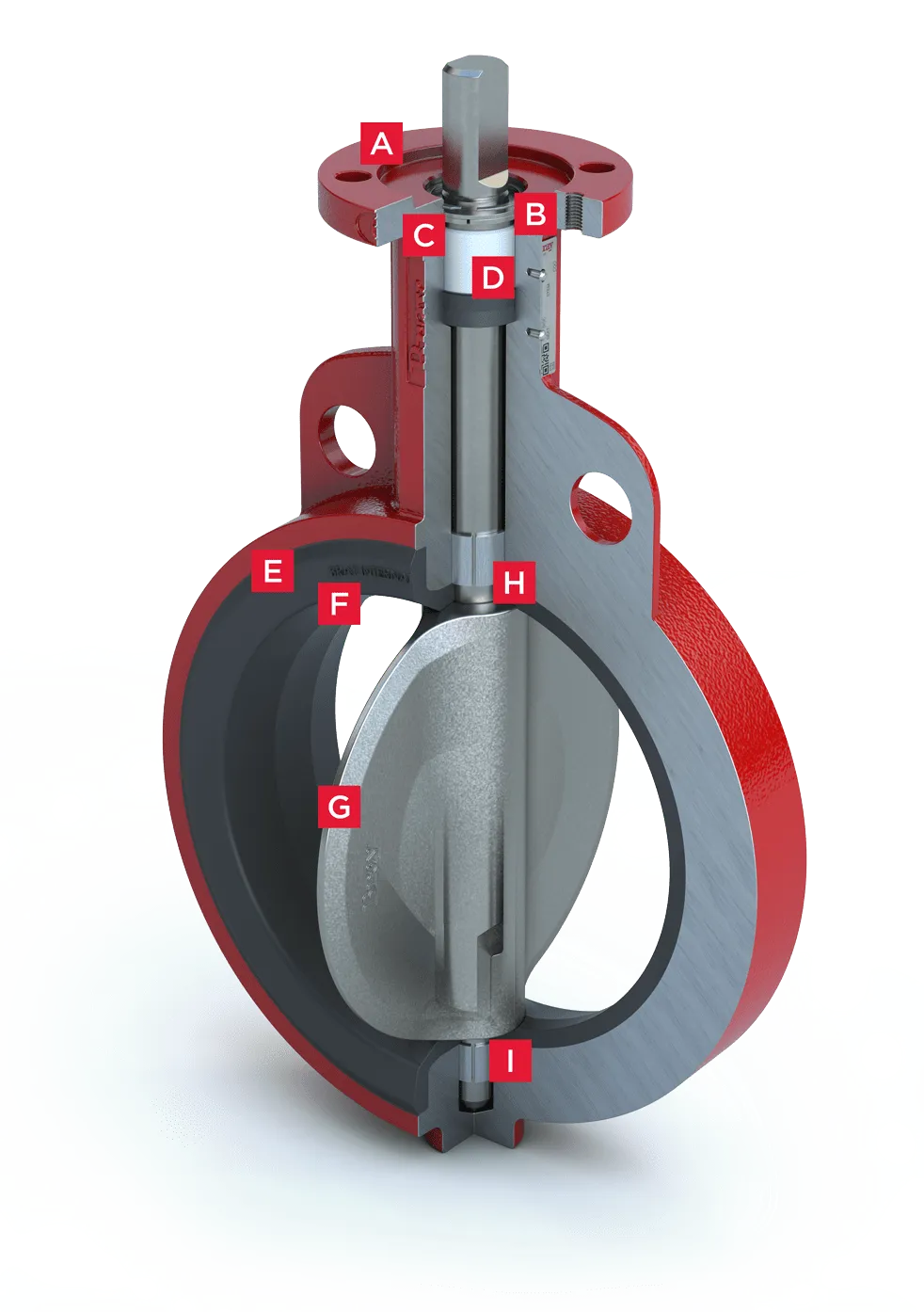

Produkt- und Qualitätsmerkmale

  • A. Digitales Etikett

    Jede Armatur ist durch einfaches Scannen des QR-Codes auf dem Produktkennzeichnungsetikett gemäß IEC 61406 eindeutig und leicht identifizierbar.

  • B. Elektrostatische Entladung durch antistatische Konstruktion

    Elektrostatische Entladung durch antistatisches Design (Unterlegscheibe und obere Flanschbohrung).

  • C. Wellenkonstruktion

    Die hochfeste Wellenkonstruktion kombiniert ausblassicheren Betrieb und außergewöhnlich lange Lebensdauer.

  • D. Wellenbuchse

    Korrosionsfreie, hochbelastbare Acetalbuchsen absorbieren den Seitenschub des Antriebs.

  • E. Effektive Flanschabdichtung

    Die tropfenförmige Sitzfläche ermöglicht eine effektive Abdichtung mit einer Vielzahl von Industrieflanschen.

  • F. Einvulkanisierter Sitz

    Ein streng kontrollierter Formungsprozess sorgt für genaue und wiederholbare Abmessungen, was zu gleichbleibend reduzierten Losbrechmomente während der gesamten Lebensdauer der Armatur führt.

  • G. Präzise bearbeitete Dichtkante der Klappenscheiben

    Verlängert die Lebensdauer der Armatur durch geringeren Sitzverschleiß.

  • H. Oberes und unteres Wellenlager

    Reduzieren das Betätigungsmoment und erhöhen die Zuverlässigkeit bei Anwendungen mit hohen Zyklen.

  • I. Geeignet als Endarmatur

    Die Ausführung mit Anflanschgehäuse dichtet auch dann bei vollem Nenndruck zuverlässig ab, wenn der stromabwärts gelegene (hintere) Flansch entfernt wird.
