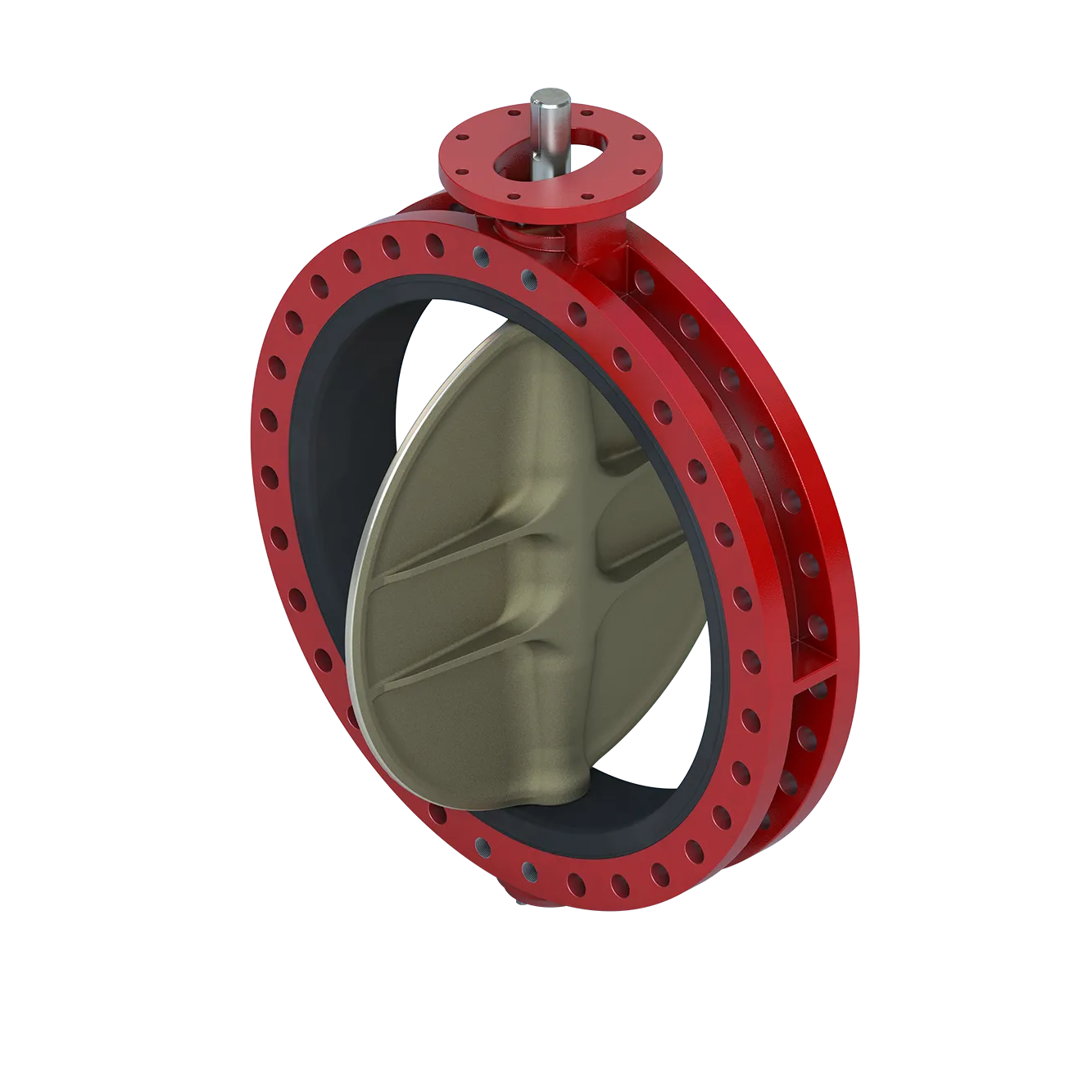

Weichdichtende Absperrklappe
Serie 35F
NSF/ANSI 61/372-zertifizierte Armaturen für Trinkwasser und industrielle Anwendungen




Für Trinkwasser NSF-zertifizierte Absperrklappen
Überlegene Durchflusssteuerung mit doppelt geflanschten Absperrklappen in weichdichtender Ausführung
Die weichdichtenden Absperrklappen der Serie 35F von Bray von Bray sind speziell für Anwendungen mit hohem Chloridgehalt entwickelt worden. Dies ist möglich durch eine sorgfältige Auswahl der medienberührten Armaturenmaterialien. Die Armaturen der Serie 35F zeichnen sich durch Robustheit, Zuverlässigkeit und geringem Gewicht aus.

Spezifikationen
Nennweiten
NPS 32 bis 60/DN 800 bis 1500
Gehäusewerkstoffe
Gusseisen, Sphäroguss, Hastelloy®
Temperaturbereich
-29°C bis 121°C (20°F bis 250°F)
Wellenwerkstoffe
Edelstahl
Maximal zulässiger Betriebsdruck
Zwischenflansch: 5 bar (75 psi)
Sitzwerkstoffe
EPDM, BUNA-N (jeweils eingeklebt)
Dichtheitsprüfung
Beidseitig blasendicht
Scheibenwerkstoffe
Duplex-Edelstahl, superaustenitischer Edelstahl, Hastelloy®
Gehäusebauform
Doppelflansch
Flanschbohrung
ASME B16.1 Class 125, ASME B16.5 Class 150, ASME B16.47, EN 1092 PN 10, 16
Prüfnorm
MSS SP-61, API 598, EN 12266-1
Zertifizierungen
ATEX, NSF 61/372, PED, PE(S)R, SIL
Anwendungen
Rauchgasentschwefelung, Bergbau, Meerwasser
Downloads
Technisches Handbuch
Weichdichtende Absperrklappen
Download Englisch
Produktbroschüre
Weichdichtende Absperrklappen
Download Englisch
Betriebs- und Wartungsanleitung
Weichdichtende Absperrklappen
Download Englisch
Sicherheitshandbuch
Weichdichtende Absperrklappen
Download Englisch
Maßzeichnungen
Weichdichtende Absperrklappen Serie 35F (Englisch)
Download Englisch
Ausschreibungstexte
Weichdichtende Absperrklappen Serie 35F (Englisch)
Download Englisch
Verschraubungsleitfaden
Leitfaden für typische Flanschverschraubungen (mit Unterlegscheiben) (Englisch)
Download Englisch
Verschraubungsleitfaden
Leitfaden für typische Flanschverschraubungen (ohne Unterlegscheiben) (Englisch)
Download Englisch
