Spezifikationen

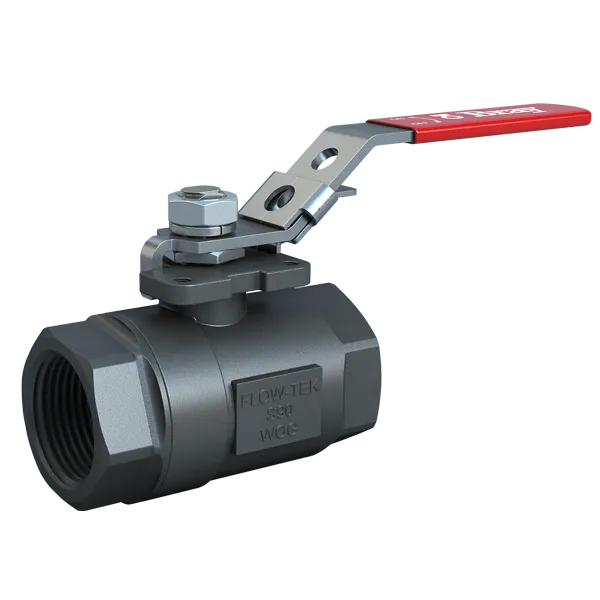

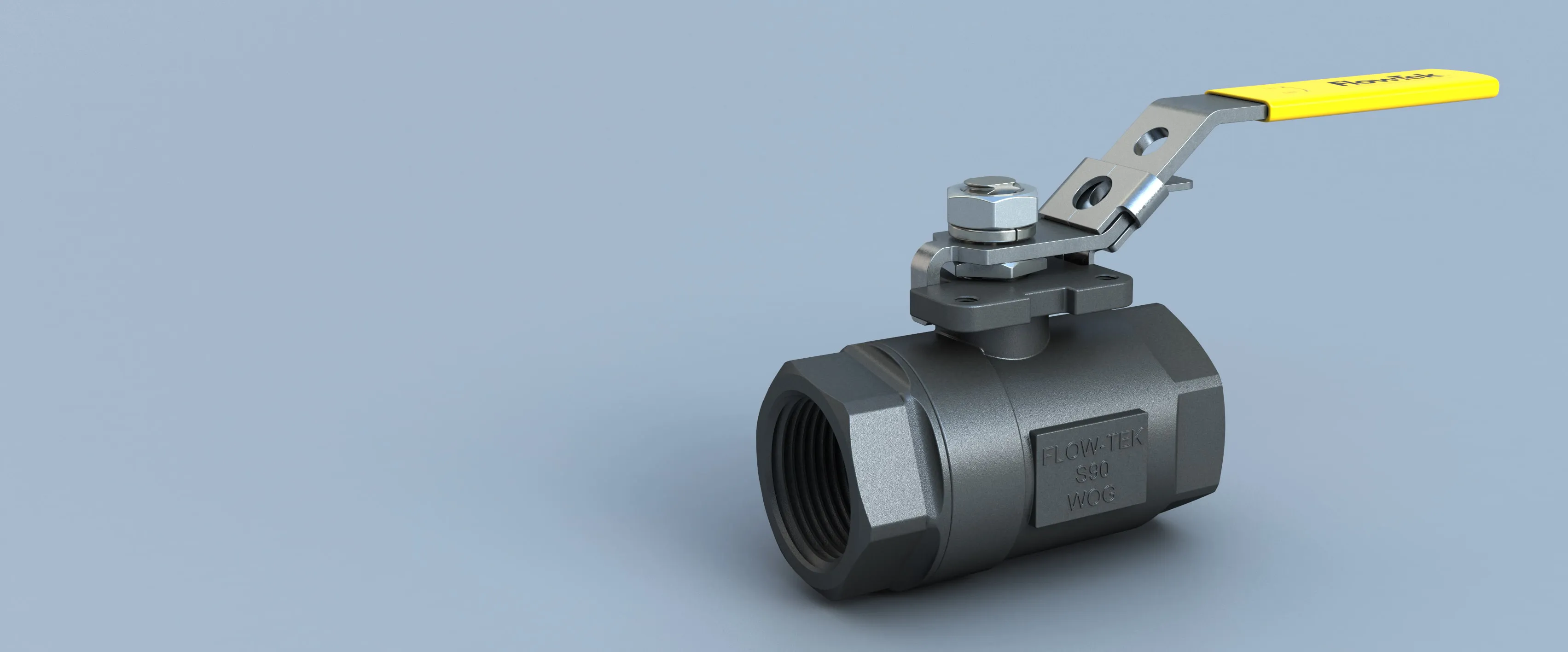

Gewindekugelhahn – S70/S90

Nennweite
¼ – 3" (8 – 80 mm)
Gehäusewerkstoffe
S70: 316 Edelstahl | S90: WCB C-Stahl
Temperaturbereich
S70: -50°F bis 450°F (-46°C bis 232°C), S90: -20°F bis 450°F (-29°C bis 232°C)
Wellenwerkstoffe
ASTM A479 Typ 316
Druckstufe
¼ – 1" 2000 psi WOG, 1¼ – 2" 1500 psi WOG, 2¼ – 3" 1000 psi WOG
Sitzwerkstoffe
RPTFE
Dichtheitsprüfung
Leckagefrei
Kugelwerkstoffe
ASTM A351 Gr CF8M
Gehäusebauform
Zweiteilig
Konstruktionsnorm
MSS SP-110
Endverbindungen
NPT-Gewinde
Prüfnorm
MSS-SP 72
Öffnungen
Standarddurchgang
Baulänge
Herstellerstandard
Anwendungen
Allgemeiner Einsatz, Luft, Wasser, Öl & Gas

Produkt- und Qualitätsmerkmale

Die Gewindekugelhähne der Serie S70 und S90 von Flow-Tek sind eine wirtschaftliche Lösung aus der Bray-Produktlinie für Hochdruckanwendungen in der Prozessindustrie. Zweiteilige Standard-Armaturgehäuse sind in Edelstahl oder C-Stahl erhältlich. Edelstahlgehäuse sind feingegossen und lösungsgeglüht für höchste Qualität und zusätzliche Festigkeit. Kohlenstoffstahlgusskörper sind normalisiert und für zusätzliche Korrosionsbeständigkeit schwarz phosphatiert. Alle Gehäusegussteile werden zur vollständigen Rückverfolgbarkeit mit einer Schmelzennummer der Gießerei gekennzeichnet. Diese Armaturen mit 90-Grad-Betätigung verfügen über eine einstellbare Stopfbuchse zur sicheren Abdichtung.

Zu den weiteren Merkmalen gehören ein niedriges Betriebsdrehmoment, interne ausblassichere Wellen mit Bodeneinführung und Sicherheits-Verriegelungsgriffe aus Edelstahl.

Prüfung

  • Alle Armaturen der Serie S70/Serie S90 entsprechen MSS-SP 72
  • Alle Armaturen werden in Übereinstimmung mit MSS-SP72 geprüft
  • Vakuumbetrieb bis 29 Zoll Hg
