Kugelhahn Müller Flanschkugelhähne sind so konstruiert, dass sie die strengen Namur NE 167-Anforderungen an Armaturen für die Chemie- und Petrochemie-Industrie erfüllen, wo Sicherheit, Haltbarkeit und lange Laufzeiten an erster Stelle stehen.
Die in verschiedenen Konfigurationen und Trims erhältlichen Flanschkugelhähne von Kugelhahn Müller sind ideal für den Einsatz in einer Vielzahl von Medien, einschließlich Säuren, Laugen, korrosiven Chemikalien, Gasen, Wasserstoff und Sauerstoff, sowie in der Lebensmitteltechnik (FDA-konform), der pharmazeutischen Industrie und der Wasser- und Abwasseraufbereitung, wo Korrosionsbeständigkeit und robuste Konstruktion eine lange Laufzeit bei minimaler Wartung gewährleisten.
Die nach strengen Qualitätsstandards gefertigten Flanschkugelhähne von Kugelhahn Müller zeichnen sich durch eine robuste, ausblassichere Welle mit einer einstellbaren, spannungsbelasteten PTFE-Packung und einem optionalen O-Ring-Dichtungssystem aus, das flüchtige Emissionen minimiert. Diese Eigenschaft ist besonders wichtig bei Anwendungen mit hohem Druck, bei denen erhöhte Sicherheit an erster Stelle steht.
Optionale Trims und Konfigurationen sind für eine Vielzahl industrieller Anwendungen mit Flanschkugelhähnen erhältlich, darunter exotische Legierungen, ISO 10497 Fire-Safe-Ausführungen, antistatische Funktionen zur Verhinderung statischer Entladungen, Hochtemperaturfunktionen, Graphitdichtungen, Armaturen mit V-Kugelhahn und beheizbare Versionen. Außerdem ist ein umfangreiches Sortiment an Zubehör erhältlich, mit dem die Armaturen an die individuellen Anforderungen der Kunden angepasst werden können.
Der gute Ruf von Kugelhahn Müller in Bezug auf Zuverlässigkeit, Sicherheit, Wartungsfreundlichkeit und eine branchenführende Garantie sorgt dafür, dass unsere Flanschkugelhähne die perfekte Wahl für anspruchsvolle Branchen sind, die langlebige Armaturenlösungen benötigen.

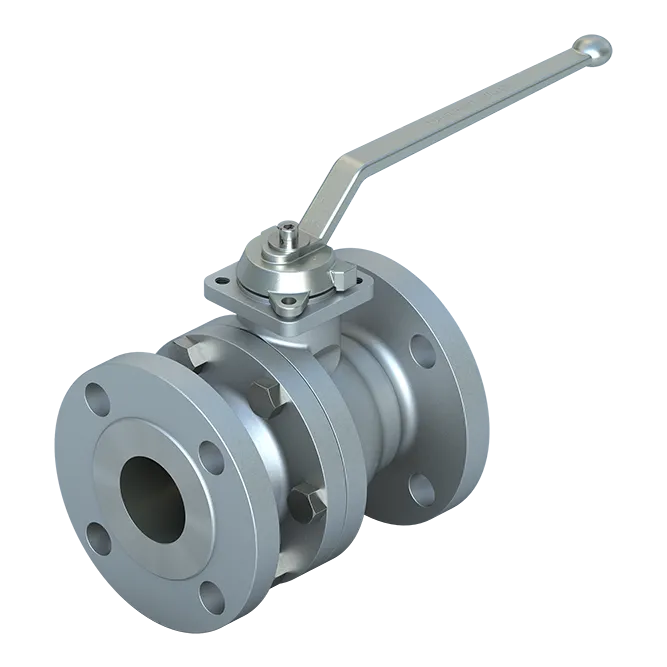

Flanschkugelhahn
KM 20/21
Nennweiten
DN 15 bis 200
Temperaturbereich
-60 °C bis 200 °C
Maximal zulässiger Betriebsdruck
40 bar
Spezifikationen
Flanschkugelhahn – KM 20/21
Nennweiten
DN 15 bis 200
Temperaturbereich
-60 °C bis 200 °C
Maximal zulässiger Betriebsdruck
40 bar
Durchgang
Voller Durchgang
Prüfnorm
Beidseitig leckagefrei
EN 12266 Rate A
EN 12266 Rate A
Konstruktionsnorm
EN 12569 | EN 593 | NE 167
Flanschbohrung
EN 1092-1 PN 10, PN 16, PN 25, PN 40
Baulänge
EN 558 Serie 1 | Serie 27
Standard für flüchtige Emissionen
ISO 15848-1 | TA-Luft VDI 2440
Gehäusewerkstoffe
C-Stahl (EN 1.0619) | Edelstahl (EN 1.4408)
Kugelwerkstoffe
Edelstahl (EN 1.4408) | Edelstahl (EN 1.4404)
Wellenwerkstoffe
Edelstahl (EN 1.4462)
Sitzwerkstoffe
PTFE/25 % GFR, PTFE/50 % VA, reines PTFE (FDA)
Anwendungen
Chemische Gase, chemische Flüssigkeiten, Petrochemie, Lebensmittel und Getränke, Pharmazie, Wasser- und Abwasseraufbereitung
Produkt- und Qualitätsmerkmale
-
A. Handhebel
Arretierbarer Handhebel aus Edelstahl mit Positionsanzeige.
-
B. Gehäuse
Robustes zweiteiliges Gehäusedesign, geeignet für schwere Anwendungen in verschiedenen Branchen. Eine breite Palette von Flanschverbindungen ist verfügbar.
-
C. Kugel
Schwimmend gelagerte Konstruktion mit vollem Durchgang aus poliertem Edelstahl.
-
D. Sitz
Die Sitzkonstruktion gewährleistet eine bidirektionale leckagefreie Abdichtung unter allen Druck- und Temperaturbedingungen.
-
E. Welle
Hochbelastbare, ausblassichere Welle mit „Doppel-D“-Anschluss nach ISO 5211 zur Montage von verschiedenen Handhebeln, Adaptern, Antrieben und Wellenverlängerungen.
-
F. Gehäusedichtungen
Gekammertes Gehäusedichtungsdesign zur Gewährleistung einer hervorragenden Dichtungsintegrität.
-
G. Wellenpackung
Ausgestattet mit einer hochintegrierten Wellenpackung, die eine selbstjustierende Primär- und Sekundärdichtung kombiniert, um ein gleichmäßiges Drehmoment und höchstmögliche Dichtheit gemäß ISO 15848-1 zu gewährleisten.
-
H. PTFE-Packung
Das PTFE-Dichtungssystem ist mit einer vorgespannten Belleville-Feder ausgestattet, die optional nachjustiert werden kann.
