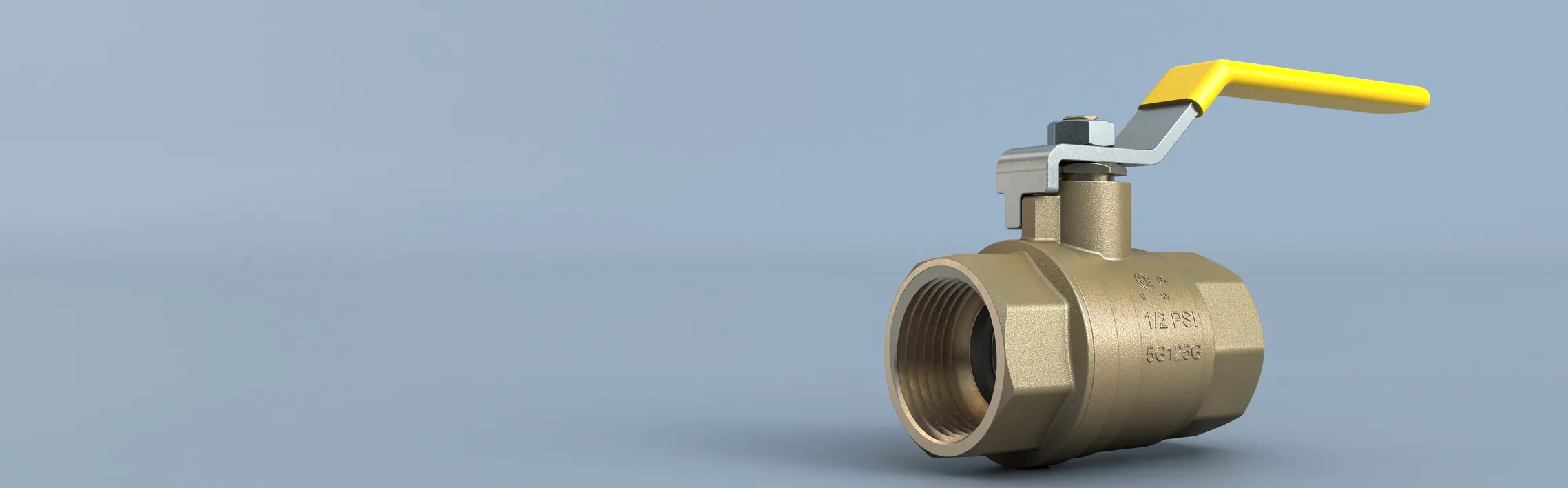

Gewindekugelhahn

Series S51

Nennweiten
¼ bis 4" (8 bis 100 mm)
Temperaturbereich
-46°C bis 200°C (-50°F bis 400°F)
Maximal zulässiger Betriebsdruck
¼ bis 2" 600 psi WOG, 150 psi WSP
2½ bis 4" 400 psi WOG, 150 psi WSP

Spezifikationen

Gewindekugelhahn – Serie S51

Nennweiten
¼ bis 4" (8 bis 100 mm)
Gehäusewerkstoffe
Messing
Temperaturbereich
-46°C bis 200°C (-50°F bis 400°F)
Wellenwerkstoffe
Messing
Maximal zulässiger Betriebsdruck
¼ bis 2" 600 psi WOG, 150 psi WSP
2½ bis 4" 400 psi WOG, 150 psi WSP
Sitzwerkstoffe
PTFE
Dichtheitsprüfung
Leckagefrei
Kugelwerkstoffe
Hartverchromtes Messing
Gehäusebauform
Zweiteilig
Konstruktionsnorm
MSS SP-110
Endverbindungen
Gewinde ASME B1.20.1 NPT
Prüfnorm
MSS-SP72
Zertifizierungen
CSA, UL
Durchgang
Voller Durchgang
Baulänge
Herstellerstandard
Anwendungen
Allgemeine Anwendungen (Öl, Wasser oder Dampf),  komprimierte Gase

Produkt- und Qualitätsmerkmale

Die Messing-Gewindekugelhähne der Serie 51 von Bray sind die idealen Armaturen für gewerbliche Anwendungen bei Niederdruck. Die Gewindekugelhähne der Serie 51 bieten eine einfache Betätigung mit einer Vierteldrehung, ein geringes Betätigungsdrehmoment und eine blasendichte Abdichtung, wodurch sie sich hervorragend für eine Vielzahl von allgemeinen Serviceanwendungen eignen, darunter: Wasser, Dampf, Öl und Druckgase.​​​​​​​

Die Serie 51 verfügt über ein zweiteiliges Gehäuse aus Messing, das die Wartung und Reparatur vereinfacht. Der Gewindekugelhahn ist mit tiefen Nuten versehen, die eine sichere Abdichtung gewährleisten.​​​​​​​ Diese Funktion erhöht die Zuverlässigkeit der Armatur in verschiedenen Anwendungen.​​​​​​​ Der ausblassichere Schaft für den unteren Eingang verhindert, dass die Welle unter Leitungsdruck ausgeworfen wird.​​​​​​​

Die Gewindekugelhähne der Serie 51 verfügen über einen vollen Durchgang und eine Kugel aus hartverchromtem Messing, die den Durchfluss maximiert und die Betriebsdauer des Ventils verlängert.​​​​​​​ Die einstellbaren Wellendichtungen verhindern Leckagen durch die Welle und gewährleisten so die Integrität des Systems.​​​​​​​
Mit der branchenführenden Garantie und Brays gutem Ruf für Zuverlässigkeit und Kundendienst bieten die dreiteiligen Gewindekugelhähne der Serie 50 von Bray einen außergewöhnlichen Wert in einer Vielzahl von kommerziellen und industriellen Anwendungen zur Durchflussregelung.

Die Armaturen der Serie 51 sind mit Vinyl-isolierten Handhebeln ausgestattet, die eine komfortable Bedienung ermöglichen und den Benutzer vor Hitze und Kälte schützen.​​​​​​​
