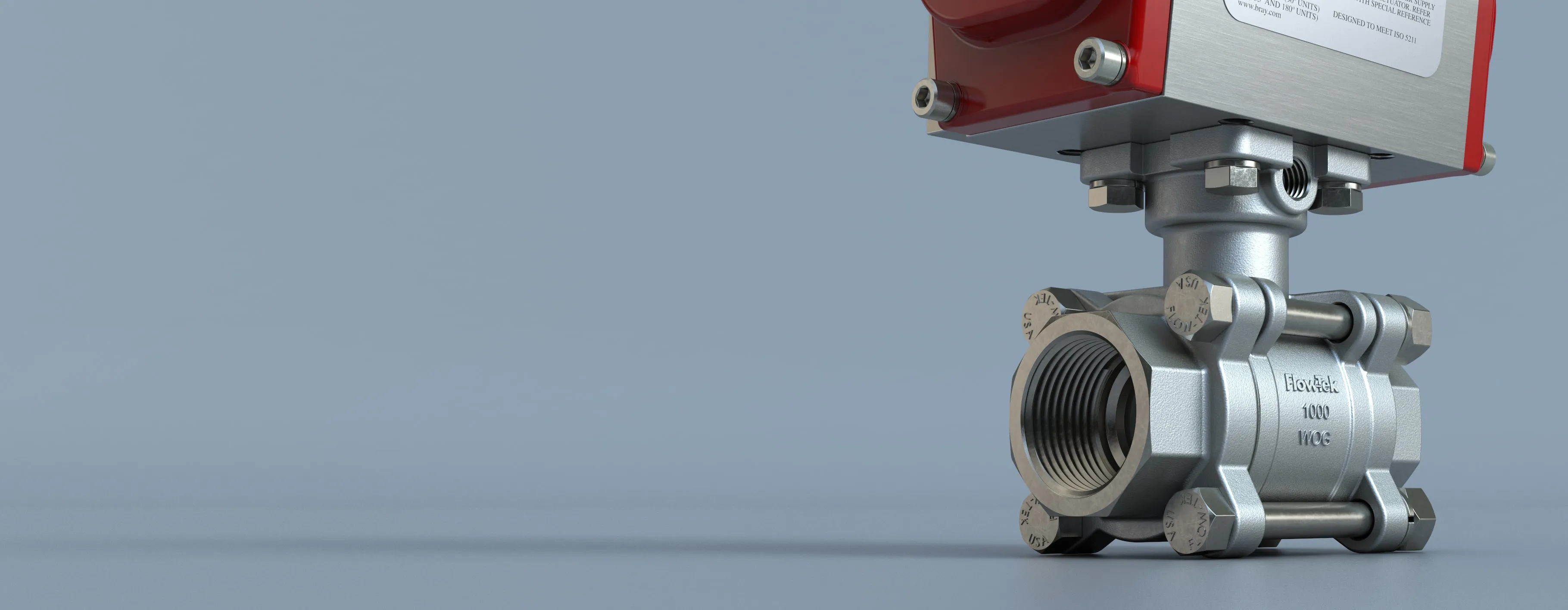

3-teiliger Kugelhahn
Serie DM7000/DM8000
Nennweiten
NPS ½ bis 2/DN 15 bis 50
Temperaturbereich
-46°C bis 287°C (-50°F bis 550°F)
Maximal zulässiger Betriebsdruck
1000 WOG
Spezifikationen
3-teiliger Kugelhahn – Serie DM7000/DM8000
Nennweiten
NPS ½ bis 2/DN 15 bis 50
Gehäusewerkstoffe
Edelstahl CF8M, C-Stahl WCB, Speziallegierungen
Temperaturbereich
-46°C bis 287°C (-50°F bis 550°F)
Wellenwerkstoffe
316 Edelstahl
Maximal zulässiger Betriebsdruck
1000 WOG
Sitzwerkstoffe
UHMWPE, RPTFE/TFM, 50/50 Edelstahl, verstärktes TFE, Tek-Fil®
Kugelwerkstoffe
CF8M Edelstahl
Gehäusebauform
Dreiteilig
Konstruktionsnorm
MSS SP110
Endverbindungen
Gewinde (ASME B1.20.1 NPT), Schweißmuffe (ASME B16.11), erweiterte Schweißmuffe, Stumpfnaht (MSS SP-72, ASME B16.25), verlängerte Stumpfnaht, ASME Class 150 geflanscht
Prüfnorm
API 598, MSS SP72
Durchgang
Voller Durchgang
