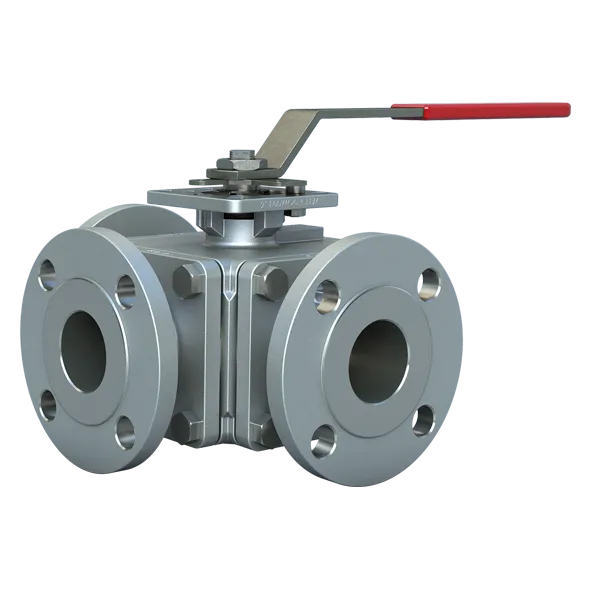

Die Serie MPF der Mehrweg-Kugelhähne bietet 3- und 4-Wege-Durchflussregeltechnik. Die Armaturen dieser Serie sind in zwei verschiedenen Gehäusebauformen erhältlich: mit Standarddurchgang und mit unverengtem Durchgang in Blockbauweise. Armaturen mit Standarddurchgang sind mit NPT-Gewinde und Schnellspann-Endanschlüssen erhältlich. Armaturen mit unverengtem Durchgang sind mit NPT-Gewinde-, Schnellspann-, Muffen- oder Stumpfnaht- und Flansch-Endanschlüssen erhältlich. Es können pro Armatur unterschiedliche Endanschlüsse verwendet werden. Viele Teile sind zwischen Modellen vollständig austauschbar. Kostengünstige Mehrwege-Kugelhähne bieten eine Mehrwege-Steuerung kombiniert mit Absperrkapazität in einer Armatur. Armaturduplizierung und die Notwendigkeit einer zusätzlichen Absperrarmatur entfallen.
Prüfung
Getestet in Übereinstimmung mit ASME B16.34
Vakuumbetrieb bis 29" Hg
Armaturwellen sind ausblassicher für maximale Sicherheit und erfüllen die Spezifikationen gemäß ASME-B16.34
Ventile entsprechen den CE-Anforderungen
Standardanwendungen
Mischen oder Vermengen von Leitungsmedien
Umlenkung des Flusses an unterschiedliche Stellen
Umgehung des Flusses um Siebe, Messgeräte, Wärmetauscher etc.
Leitung des Flusses in oder aus Lagertanks
Absperrung des Flusses von verschiedenen Orten
Spezifikationen
Nennweiten
Class 150: 1/2″ bis 12″ (13 mm bis 305 mm), Class 300: 1/2″ bis 6″ (13 mm to 152 mm)
Gehäusewerkstoffe
Edelstahl, C-Stahl
Temperaturbereich
-25°F bis 500°F
Wellenwerkstoffe
316 Edelstahl
Maximal zulässiger Betriebsdruck
ASME 150: SS 275/WCB 285 psi, ASME 300: SS 720/WCB 740 psi
Sitzwerkstoffe
TFM
Dichtheitsprüfung
Leckagefrei
Kugelwerkstoffe
Edelstahl
Gehäusebauform
Kompakter Standard-Port, unverengter Durchgang im Block-Stil
Konstruktionsnorm
ASME 16.34
Endverbindungen
Flanschenden gemäß ASME B16.5
Prüfnorm
ASME B16.34, alle Armaturwellen und -sitze werden vor dem Versand durch Gasverschlusstest mit 100 psi auf blasendichte Integrität geprüft, Vakuumbetrieb bis 29″ Hg
Durchgang
Unverengte 3-Wege und 4-Wege mit L-, T- und LL-Ports
Baulänge
Herstellerstandard
Anwendungen
Mischen oder Vermengen von Leitungsmedien, Strömungsumleitung, Strömungsbypass, direkter Fluss in/aus Lagertanks, Absperren des Flusses aus verschiedenen Richtungen
Wellendichtungen: Serie 1/4" - 4" Armaturen mit mehreren Anschlüssen verfügen alle über eine federbelastete Wellenpackung für eine positive Abdichtung der Welle. Unter Verwendung von Tellerfedern passt sich die Wellendichtung automatisch an, um Temperaturänderungen und normalen Verschleiß auszugleichen. Die Armaturen der Größe 6"–12" verwenden eine unabhängige Stopfbuche, die leicht nachgestellt werden kann, während die Armatur noch in Betrieb ist. Die Armaturen der Größe 1/4"–2" bieten auch eine primäre und sekundäre Wellendichtung. Die Primärdichtung besteht aus einer Druckscheibe und einem O-Ring. Die einstellbare Stopfbuchspackung erzeugt eine Sekundärdichtung zwischen Welle und Gehäuse im oberen Wellenzapfenbereich.
Vier-Sitzkonstruktion: Armaturen der Serie Multiport werden standardmäßig mit einem zusätzlichen vierten Sitz geliefert. Dieser Sitz fungiert als eine in sich geschlossene Dichtung, um Leckagen im Hohlraumbereich zu verhindern und die korrekte Ausrichtung der Kugel aufrechtzuerhalten. Der zusätzliche Sitz bietet eine beidseitige Regelung und Absperrung kombiniert in einer Armatur – mit einer ZU-Stellung sowohl bei T- als auch bei L-Kugeln. Die Sitzkonstruktion von Flow-tek gewährleistet eine beidseitige, blasendichte Abdichtung bei geringem Drehmoment.
Sitzauswahl: Es steht eine große Auswahl an Sitzwerkstoffen zur Verfügung, die den meisten Anwendungen gerecht werden. Standardmäßig sind tfm-Sitze verbaut. Zu den weiteren Optionen gehören RPTFE, PTFE, UHMWPE und Tek-fil® (kohle-/graphitgefülltes TFM). Tek-fil®-Sitze bieten ein reduziertes Drehmoment bei Anwendungen mit hohen Temperaturen, hohen Schaltzyklen und Dampf.
Austauschbarkeit: Viele Teile, darunter Kugeln, Wellen, Sitze sowie Wellendichtungen und Dichtungen des Gehäuses, sind zwischen verschiedenen Modellen derselben Größe der Armatur austauschbar.
Hohlraumfüller: Optionale Hohlraumfüller sind für Mehrfachanschlussmodelle der Armaturen 230/240 und 150/300 erhältlich. Hohlraumfüller reduzieren die Möglichkeit einer Medienkontamination, die dadurch entsteht, dass flüssige Leitungsmedien im Hohlraum zwischen der Kugel und der Gehäusewand der Armatur eingeschlossen werden.
Sichere Montage: Der integrierte gegossene Kopfflansch gewährleistet einen positiven Antriebsaufbau. Betätigungen können einfach und sicher entfernt werden, während die Armatur unter vollem Leitungsdruck steht. Der Montageflansch entspricht den ISO-Normen 5211 und kann flächenbündig montiert werden. Durch eine Neupositionierung des Endanschlagbolzens am Montageflansch sind alle Durchflussmuster von der Standardarmatur aus verfügbar.
Kugel/Welle: Die Kugel- und Wellenverbindung ist so konzipiert, dass eine formschlüssige Verbindung gewährleistet ist. 1/4"- 2"-Ventilwellen sind verstiftet, 21/2" - 12"-Wellen und Kugeln sind einteilig mit zapfengelagerten Kugelhähnen. Alle Wellen bieten einen Ausblasschutz. Die Kugeln sind präzisionsbearbeitet und hochglanzpoliert für eine blasendichte Absperrung bei geringerem Betriebsdrehmoment. Flow-Tek-Kugeln verfügen über bearbeitete Kanten zur Reduzierung des Sitzverschleißes und bieten eine hohe Lebensdauer.
