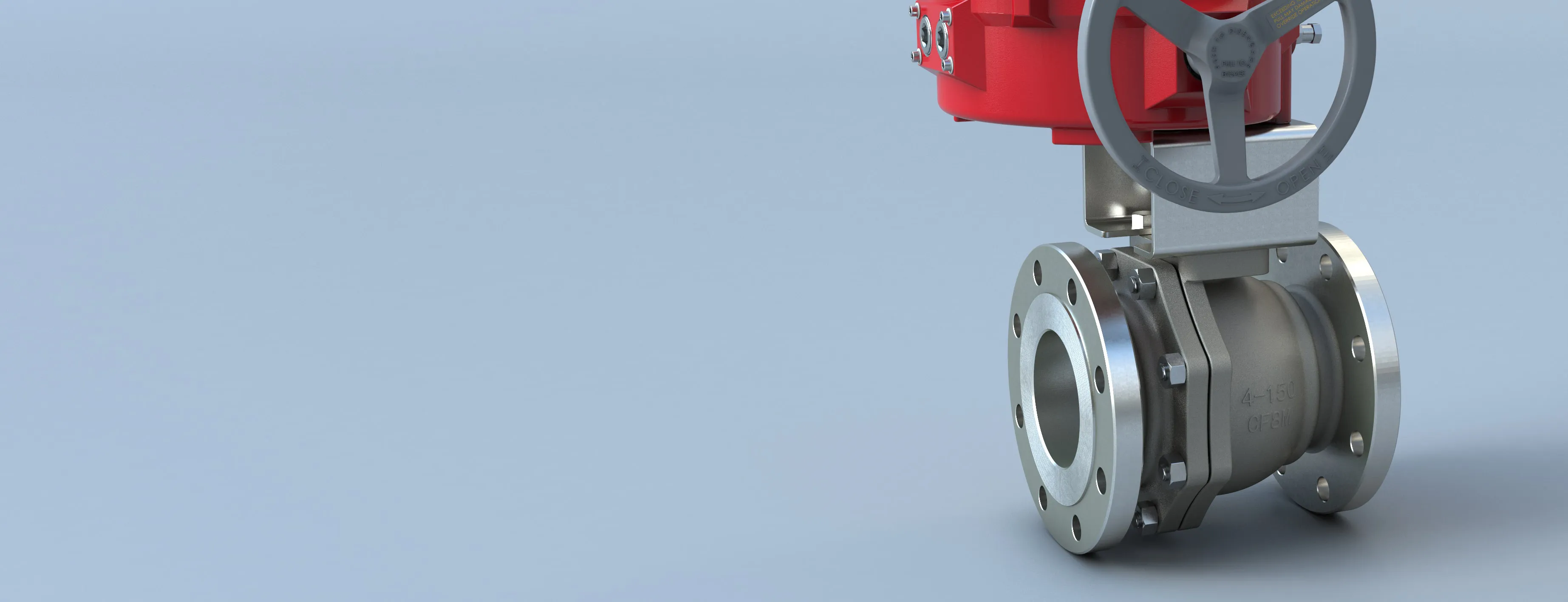

Flanschkugelhahn
Serie F15/F30 mit Metallsitz
ASME Class 150/300 Armaturen mit Stellite®-Sitzen garantieren Haltbarkeit bei hochtemperaturbeständigen Abläufen




Metallsitz für hohe Temperaturen
Haltbare Flanschkugelhähne mit vollem Durchgang mit hervorragender Korrosionsbeständigkeit
Flanschkugelhähne der Serien F15/F30 sind so konstruiert, dass sie eine blasenfreie Absperrung und ein niedriges Drehmoment gewährleisten. Die Größen ½" - 2" sind mit der Smart Stem™-Technologie von Bray mit integrierter Stopfbuchspackung ausgestattet. Für die Größen 2½" - 12" wird eine unabhängige Stopfbuchse verwendet, die einfach eingestellt werden kann, ohne dass die Montage-Hardware oder die Betätigungsmechanik entfernt werden müssen. Die Stopfbuchse ist konturiert, um die Last gleichmäßig zu verteilen. Die Stopfbuchspackung ist durch ihre Tellerfedern selbstnachstellend und kann so Umgebungsänderungen und Verschleiß kompensieren, was einen wartungsfreien Betrieb und eine lange Lebensdauer gewährleistet. Größere F15/F30-Flanschkugelhähne verfügen außerdem über eine Kugelhalterung in Zapfenform, die das nötige Drehmoment verringert.
F15/F30-Flanschkugelhähne mit Metallsitz sind mit einer Stellite®-Kobalt-Chrom-Beschichtung versehen, die hervorragenden Korrosionsschutz, Betrieb bei höheren Temperaturen und eine hervorragende Härte gewährleistet, die vor Verschleiß schützt. F15/F30-Flanschkugelhähne mit Metallsitz sind passgenau geläppt, um die Absperranforderungen der FCI 70-2 Class V standardmäßig zu erfüllen oder zu übertreffen, mit einer optionalen Absperrung gemäß Class VI.
Flanschkugelhähne der Serie F15/F30 sind in Edelstahl (CF8M), Stahlguss (WCB) und in Speziallegierungen wie Alloy 20, Hastelloy und anderen exotischen Legierungen auf Anfrage erhältlich. Nicht feuersichere Versionen sind mit Standard-Wellendichtungen erhältlich. Für die feuersicheren Ausstattungen der API 607 werden Wellendichtungen aus Graphit verwendet. Armaturen der Serien F15/F30 ermöglichen eine einfache Automatisierung mit einer angegossenen ISO 5211-Montageplatte. *
* Nicht in allen Größen erhältlich, Einzelheiten finden Sie in der Produktbroschüre.

Spezifikationen
F30: ASME Class 300
Downloads
Produktbroschüre
Geflanschter Kugelhahn Serie F15-F30 MS (Englisch)
Produktbroschüre
Flow-Tek-Kugelhahn – Überblick
Betriebs- und Wartungsanleitung
2-teilige Kugelhähne der Serie F15/F30 mit vollem Durchgang und Metallsitz
Sicherheitshandbuch
Serie F15/F30 Metallsitz und Serie M1 Kugelhähne für kritische Anwendungen
Technisches Merkblatt
Kugelhähne – Auswahlleitfaden für Antriebe (Englisch)
Auswahlleitfaden
Flow-Tek-Teilenummer: Auswahlleitfaden F15/F30 MS (Englisch)
Ausschreibungstexte
Serie F15/F30 Schwimmende, geflanschte Kugelhähne
Technisches Merkblatt
Sitzwerkstoffe Tek-Fil für Kugelhähne (Englisch)
Technisches Merkblatt
Sitzwerkstoffe PEEK für Kugelhähne (Englisch)
Technisches Merkblatt
Technische Daten für Pneumatikantriebe Serie 92/93 (Englisch)
Technisches Merkblatt
Flanschkugelhähne F15/F30 mit Metallsitz (Englisch)Unser Portfolio
