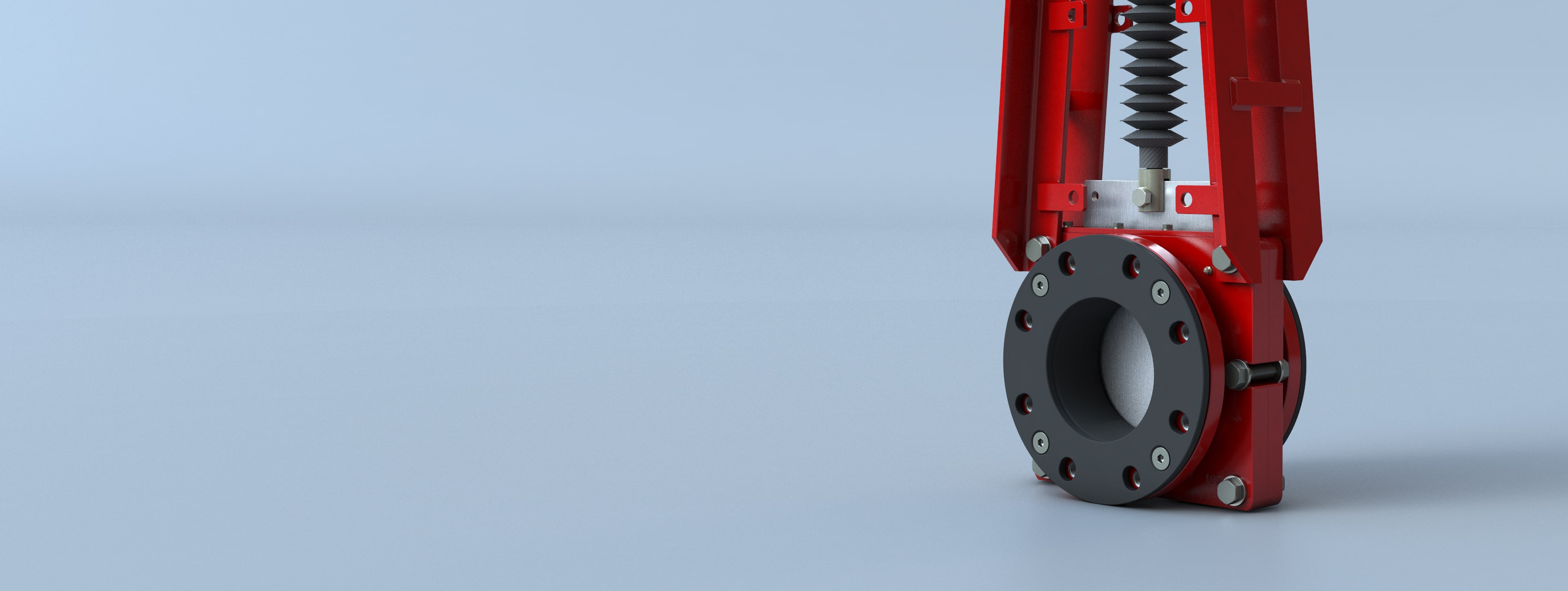

Bidirektionaler Plattenschieber

Serie 762

Nennweiten
NPS 3 bis 48/DN 80 bis 1200
Maximal zulässiger Betriebsdruck
NPS 3 bis 24: 100 psi/DN 80 bis 600: 7 bar
NPS 26 bis 42: 75 psi/DN 650 bis 1050: 5 bar
NPS 48: 50 psi/DN 1200: 3 bar
Höhere Drücke bei ausgewählten Materialien verfügbar
Gehäusebauform
Zweiteilig geschraubt: Geflanscht

Spezifikationen

Bidirektionale Plattenschieber Serie 762

Nennweiten
NPS 3 bis 48/DN 80 bis 1200
Gehäusewerkstoffe
Sphäroguss (NPS 3 bis 28/DN 80 bis 700)
C-Stahl und Edelstahl (NPS 30 bis 48/DN 750 bis 1200)
Weitere Materialien auf Anfrage
Maximal zulässiger Betriebsdruck
NPS 3 bis 24: 100 psi/DN 80 bis 600: 7 bar
NPS 26 bis 42: 75 psi/DN 650 bis 1050: 5 bar
NPS 48: 50 psi/DN 1200: 3 bar
Höhere Drücke bei ausgewählten Materialien verfügbar
Wellenwerkstoffe
304 Edelstahl
Schiebermaterialien
304, 316, 317 Edelstahl, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®, Titan
Temperaturbereich der Sitzwerkstoffe
Naturkautschuk: 165°F/74°C
Buna-N: 194°F/90°C
EPDM-HT: 302 °F/150 °C
Gehäusebauform
Zweiteilig geschraubt: Geflanscht
Konstruktionsnorm
Herstellerstandard
Prüfnorm
Herstellerstandard
Flanschbohrung
ASME B16.5 Class 150
ASME B16.47 Class 150
Zertifizierungen
ATEX, CRN, PED, PE(S)R, TR CU, UA TR
Baulänge
Industriestandard
Antriebsoptionen
Direkt montiertes Handrad, Kegelradantrieb, doppeltwirkender Pneumatikantrieb, hydraulischer Antrieb, Elektroantrieb
Anwendungen
Bergbau: Primärvermahlung, Sekundärvermahlung, Primärzyklon, Sekundärzyklon, Flotationszelle, Verdicker, Filterpumpe
HPAL/POX: Prozesspumpen für die Autoklav-Anwendung

Produkt- und Qualitätsmerkmale

Die Hochleistungs-Schlackearmatur der Serie 762 von Bray ist mit der fortschrittlichen SlurryShield-Technologie von Bray ausgestattet und gewährleistet eine außergewöhnliche Leistung und Zuverlässigkeit. Er verhindert effektiv die Medienablagerung, die bei anderen Plattenschiebern oft eine zuverlässige Absperrung verhindern, und bietet eine beidseitige Abschottung. Damit stellt er eine Schiebertechnologie von überragender Qualität unter Beweis, was ihn zur bevorzugten Wahl für anspruchsvolle industrielle Anwendungen macht.

Die Armatur ist aus haltbarem Sphäroguss gefertigt und sorgt für eine hohe Beständigkeit und Langlebigkeit selbst unter den rauesten Bedingungen. Das zweiteilige Gehäuse mit verschraubtem Flansch verleiht dem Design zusätzliche Stabilität und ermöglicht gleichzeitig eine schnelle und einfache Wartung. Die beiden Elastomer-Manschetten sind eine austauschbare Komponente der Baugruppe und sorgen für eine lange Lebensdauer von Armaturengehäuse, Schieber und Kopfstück. Das Design mit vollem Durchgang minimiert bei vollständiger Öffnung den Widerstand gegenüber dem Leitungsmedium und optimiert so die Durchflussleistung.

Alle Modelle sind serienmäßig mit einer oberen und unteren Schutzabdeckung für die Spindel ausgestattet, wodurch sich die Lebensdauer insbesondere in schmutz- und staubanfälligen Umgebungen verlängert. Darüber hinaus bietet die Armatur verschiedene Optionen für den Ablaufbehälter, wie z. B. Ablaufplatte, -wanne und -eimer, was zusätzliche Vielseitigkeit bei der Handhabung von Flüssigkeiten bietet.

Die Serie 762 ist vielseitig und eignet sich für verschiedene Industriezweige wie Bergbau, Energie, Papier & Zellstoff, Aluminiaumoxid, Chemie und Zement. Sie wurde für eine unübertroffene Leistung, Langlebigkeit und Vielseitigkeit entwickelt und eignet sich hervorragend für anspruchsvolle industrielle Umgebungen.

Die Hochleistungs-Schlackearmatur der Serie 762 von Bray verfügt über mehrere Zertifizierungen, darunter ATEX, CRN, DGRL, PE(S)R, TR CU und UA TR, die die Einhaltung von Industrienormen gewährleisten und ihre Zuverlässigkeit und Leistung weiter verbessern. Diese Zertifizierungen unterstreichen die Eignung für verschiedene anspruchsvolle industrielle Anwendungen und machen die Armatur zur idealen Wahl für die Handhabung von Flüssigkeiten in industriellen Umgebungen.



Merkmale

  • Die Schutzabdeckung der Welle ist Standard und erhöht die Lebensdauer in gefährlichen Umgebungen.
  • Die einzigartigen, stahlverstärkten Elastomer-Manschetten mit J-Ring bieten eine unter Spannung stehende, leckagefreie (absolut dichte) Absperrung in beiden Richtungen. Sicherungsringe sind über die gesamte Nennweite standardmäßig enthalten.
  • In der offenen Position schirmen die unter Spannung stehenden Manschetten alle Metallkomponenten vor direktem Kontakt mit den fließenden Prozessmedien ab.
  • Robuste Schieber, die für Schlackeapplikationen entwickelt wurden und in einer breiten Palette von korrosionsbeständigen Legierungen erhältlich sind, um Ihre Anwendungsanforderungen zu erfüllen.
  • Die Konstruktion der Armatur mit unverengtem Durchgang bietet einen ungehinderten Fließweg und minimiert den Druckverlust für eine verlängerte Lebensdauer der Manschette.
  • Großer Spielraum für das Durchschieben ermöglicht einen vollständigen Verschluss des Schiebers.
  • Das geflanschte, zweiteilig verschraubte Gehäuse ermöglicht eine einfache Wartung und ist standardmäßig nach ASME CL150-Flanschmustern gebohrt und mit Gewinden versehen. Andere Bohroptionen sind auf Anfrage erhältlich.
  • Optionale Bodenspülplatte mit Gewindeanschlüssen, die einen sicheren Abfluss der Medien und einen einfachen Spülwasseranschluss ermöglichen
