Endschalterbox

Serie 5C

Explosion-Proof Switch Box for Reliable Valve Monitoring in Hazardous Locationrs

Closer Look Request a Quote

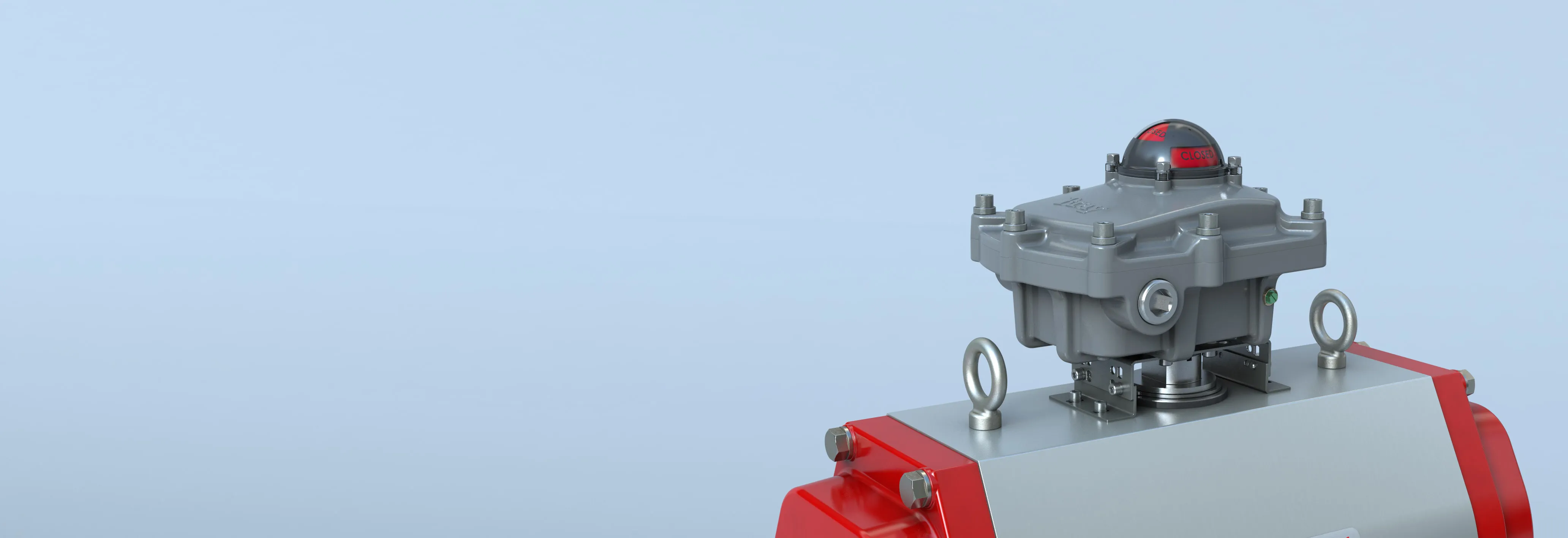

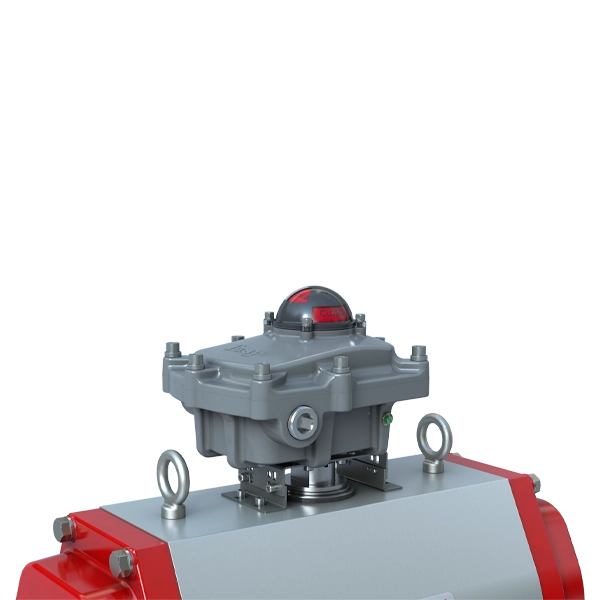

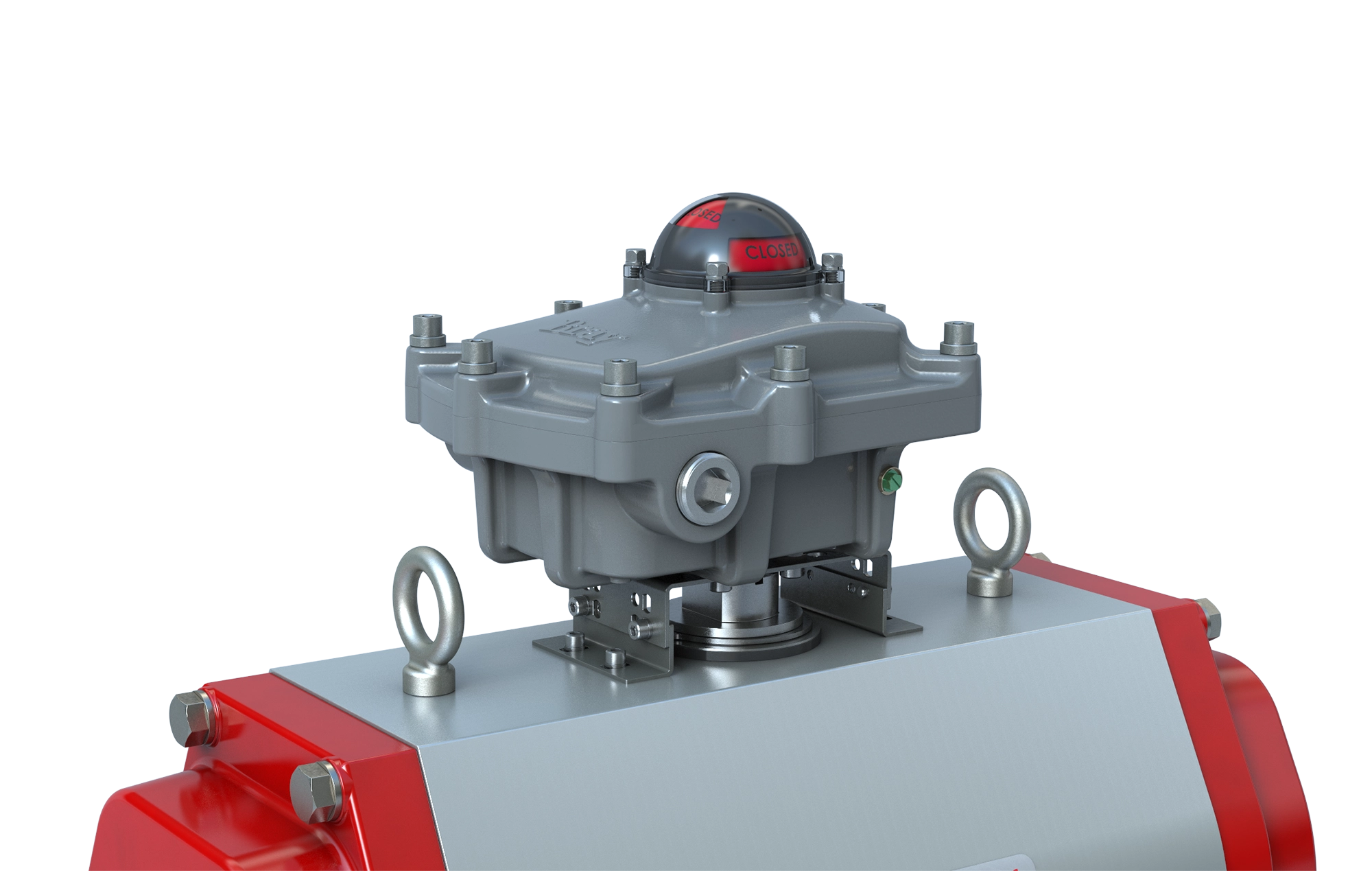

2025-S5C-600x600 2025-S5C-02 2025-S5C-03

Compact and Durable Housing for Long-Lasting Performance in Harsh Environments

High-Visibility Dome Indicator for Accurate Valve Position Feedback

Spezifikationen

Zertifizierungen
CE, cULus, ATEX, IECEx, SIL 3 tauglich
Kommunikationsprotokolle
AS-I, Profibus DP, DeviceNet
Schutzgrad
IP66/67/68, NEMA 4/4X, UL50E Salznebel
Visuelle Anzeige
Indikator mit hoher Sichtbarkeit
Lichtsignal-Farboptionen: Rot/Gelb (Standard), Rot/Grün, Schwarz/Gelb, Rot/Grün invers
Schaltoptionen
Mechanisch: SPDT, DPDT
Näherungssensor: PNP, NPN
Anzahl der Schalter
Bis zu 6
Befestigung
VDI/VDE 3845-konform (NAMUR)
Temperaturbereich
-25°C bis 65°C (-13°F bis 149°F)
Leitungsanschlüsse
2x ¾" NPT, 1x ½ NPT oder 2x M25, 1x M20

Downloads

Datenblatt
Kontrollen für explosionsgefährdete Bereiche

Produktbroschüre
Serie 5A, 5B and 5C Endschalterbox

Produktbroschüre
Valve Automation Centre (VAC)

Betriebs- und Wartungsanleitung
Endschalterbox Serie 5C

Betriebs- und Wartungsanleitung
Serie 5B/5C DeviceNet (Englisch)

Betriebs- und Wartungsanleitung
Serie 5B/5C Profibus DP (Englisch)

Betriebs- und Wartungsanleitung
Series 5B/5C AS-i

Sicherheitshandbuch
Serie 5A, 5B und 5C Endschalterbox​​​​​​​en

Technisches Handbuch
Endschalterboxen Serie 5C (Englisch)

Technisches Handbuch
Serie 5B/5C CommPro

Referenzleitfaden
Produkte für Gefahrenbereiche

STEP-Dateien
Endschalterbox Serie 5C

Software
Serie 5B/5C DeviceNet EDS

Software
Serie 5B/5C Profibus DP GSD

More Details

Produkt- und Qualitätsmerkmale

S5C-Cut-Away9-min

  • A. Gehäuse

    Der kompakte, flache und wetterfeste VSM ist UL-zertifiziert nach NEMA Typ 4, 4x und IP66/67/68. Basis und Abdeckung aus Aluminium für außergewöhnliche Korrosions-, Verschleiß- und Stoßfestigkeit.

  • B. Positionsanzeige mit hoher Sichtbarkeit

    Bei der visuellen Anzeige für geöffnete und geschlossene Position handelt es sich um einen stoßfesten, kuppelförmigen Indikator. Umkehrung der offenen und geschlossenen Anzeige lässt sich einfach durch Drehen der Anzeigekuppel um 90 Grad durchführen. Es ist nicht erforderlich, die Aluminiumabdeckung des Schaltkastens zu entfernen und die interne Verkabelung des VSM freizulegen, um die Positionsanzeige zu ändern.

  • C. Sekundäre Dichtung am Wellenstumpf

    Gewährleistet, dass der Bereich der Anzeige vom Inneren der Armaturen-Statusanzeige getrennt ist. Verhindert als sekundäre Abdichtung das Eindringen von Wasser, falls die Kuppel oder ihre Dichtung aufgrund von nachteiligen Bedingungen am Standort beeinträchtigt werden.

  • D. Unverlierbare Deckelschrauben

    Der Deckel ist mit unverlierbaren, außerhalb des Dichtungsbereichs angebrachten Schrauben aus Edelstahl am Gehäuse befestigt.

  • E. Unterlegscheiben

    Korrosionsbeständige Unterlegscheiben aus Edelstahl bieten eine größere Auflagefläche für die unverlierbaren Schrauben, mit denen die Abdeckung an der Basis befestigt ist.

  • F. O-Ring-Dichtung für wasserdichten Verschluss

    Die O-Ring-Dichtung zwischen dem Deckel und der Basis sorgt für eine wetterfeste Abdichtung, um das Eindringen von Wasser und Korrosion im Inneren zu verhindern.

  • G. Sensornocken

    Das Design der Nocken mit Kerbverzahnung ermöglicht eine einfache und präzise Einstellung der Schalteraktivierung ohne den Einsatz von Werkzeugen.

  • H. Endschalter

    Es stehen bis zu sechs Schalteroptionen und -konfigurationen zur Auswahl, um alle Anforderungen hinsichtlich der Verbindungen zu erfüllen.

  • I. Klemmen

    Klar markierte Klemmblöcke sind in Richtung des Benutzers geneigt, um einen mühelosen Zugang zu gewährleisten.

  • J. Kabeleinführungen

    Drei Kabeleinführungen sind mit Gewinden in metrischen und imperialen Formaten verfügbar.

  • K. Erdung

    In Grün farbkodierter, leicht zugänglicher Erdungsbolzen.
