Magnetventil

Serie 63

Verbindungen
NPT- und IP65 DIN-Anschlüsse werden sowohl mit Einzel- als auch mit Doppelspulen angeboten
Arbeitszyklus
Kontinuierlich

Spezifikationen

Magnetventil – Serie 63

Verbindungen
NPT- und IP65 DIN-Anschlüsse werden sowohl mit Einzel- als auch mit Doppelspulen angeboten
Durchgang
1/4" NPT
Betriebsdruck
Hoher Durchfluss: mind. 22 psi (1,5 bar), max. 130 psi (9 bar)
UL-zugelassen: mind. 30 psi (2 bar), max. 130 psi (9 bar)
Betriebsmedium
Saubere Trockenluft
Befestigung
Direkte NAMUR-Befestigung VDI/VDE 3845
Temperaturbereich
Wechselstrom: -13°F (-25°C) bis +140°F (+60°C)
Gleichstrom: -13°F (-25°C) bis +77°F (+25°C)
Schutzgrad
Witterungsbeständige Modelle: NEMA 4, 4X
Modelle für Gefahrenbereiche
Arbeitszyklus
Kontinuierlich
Steuerungsoptionen
Konvertierbar von 3-Wege (3/2) bis 4-Wege (5/2)
Zertifizierungen
CSA, CE, UL (gilt nur für einige Modelle)

Produkt- und Qualitätsmerkmale

Magnetventile NAMUR S63 von Bray

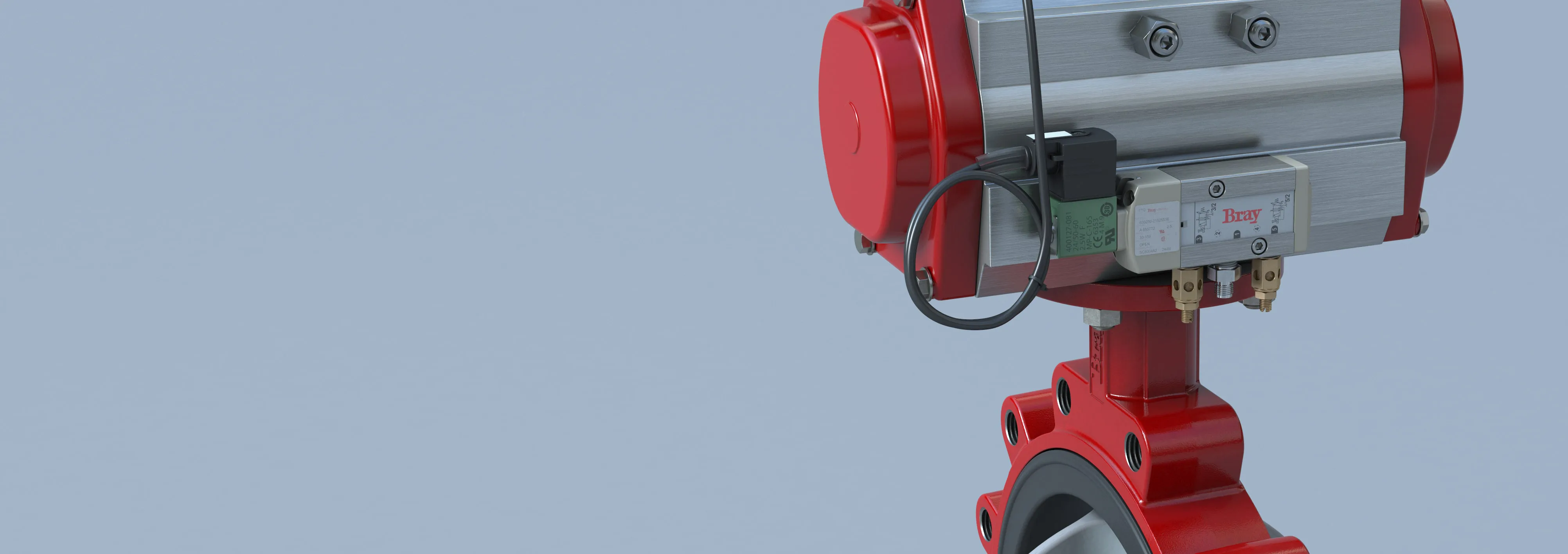

Die Magnetventile der Serie 63 von Bray sind für die direkte Montage an pneumatischen Stellantrieben der Serie 92/93 vorgesehen und ermöglichen die Zweipunktregelung der Armaturenbaugruppe. Die Spulen verfügen über eine UL- und CSA-Zertifizierung, und alle Magnetventile der Serie 63 tragen das CE-Siegel. Sie sind sowohl für allgemeine Anwendungen als auch für den Einsatz in explosionsgefährdeten Bereichen eine gute Wahl.


Merkmale

  • Kompakte Bauweise mit NAMUR-Montageschnittstelle, die den Installationsaufwand und die Komplexität reduziert
  • Geeignet für den Einsatz mit doppelt- und einfachwirkenden pneumatischen Stellantrieben
  • Wählbare 5/2- oder 3/2-Wege-Funktion über austauschbare Anschlusskonfigurationsplatte
  • Konfiguration mit geschlossenem Regelkreis für 3/2-Wege-Magnetventil, das Luft zur Federseite des Stellantriebs abführt und so Korrosion an diesem verhindert
  • Handnotbetätigung zum Drehen und Verriegeln
  • Verschiedene AC- und DC-Versorgungsspannungen verfügbar

Optionen

  • Explosionsgeschützte Spule im Einklang mit den Normen von Class I, DIV I
  • Doppel- oder Einzelspule
  • Erhältlich mit Anschlusslitzen und DIN-Anschlüssen
  • Kompatibel mit anderen Vorrichtungen von Bray mit industriellen Kommunikationsprotokollen: CommPro, S54
