Bidirektionaler Plattenschieber

Serie 746

Abriebfeste Auskleidung für Class-VI-Absperrung in schwierigen Anwendungen

Image-thumbnail-Bray-0 Image-thumbnail-Bray-1

Kompakte, haltbare Zwischenflanscharmatur mit geformeter Urethan-Auskleidung für nahtlosen Medienschutz

Eintwickelt für Zuverlässigkeit; Mit einteiligem Eisengehäuse und hervorragender dichtungsfreier Abdichtung

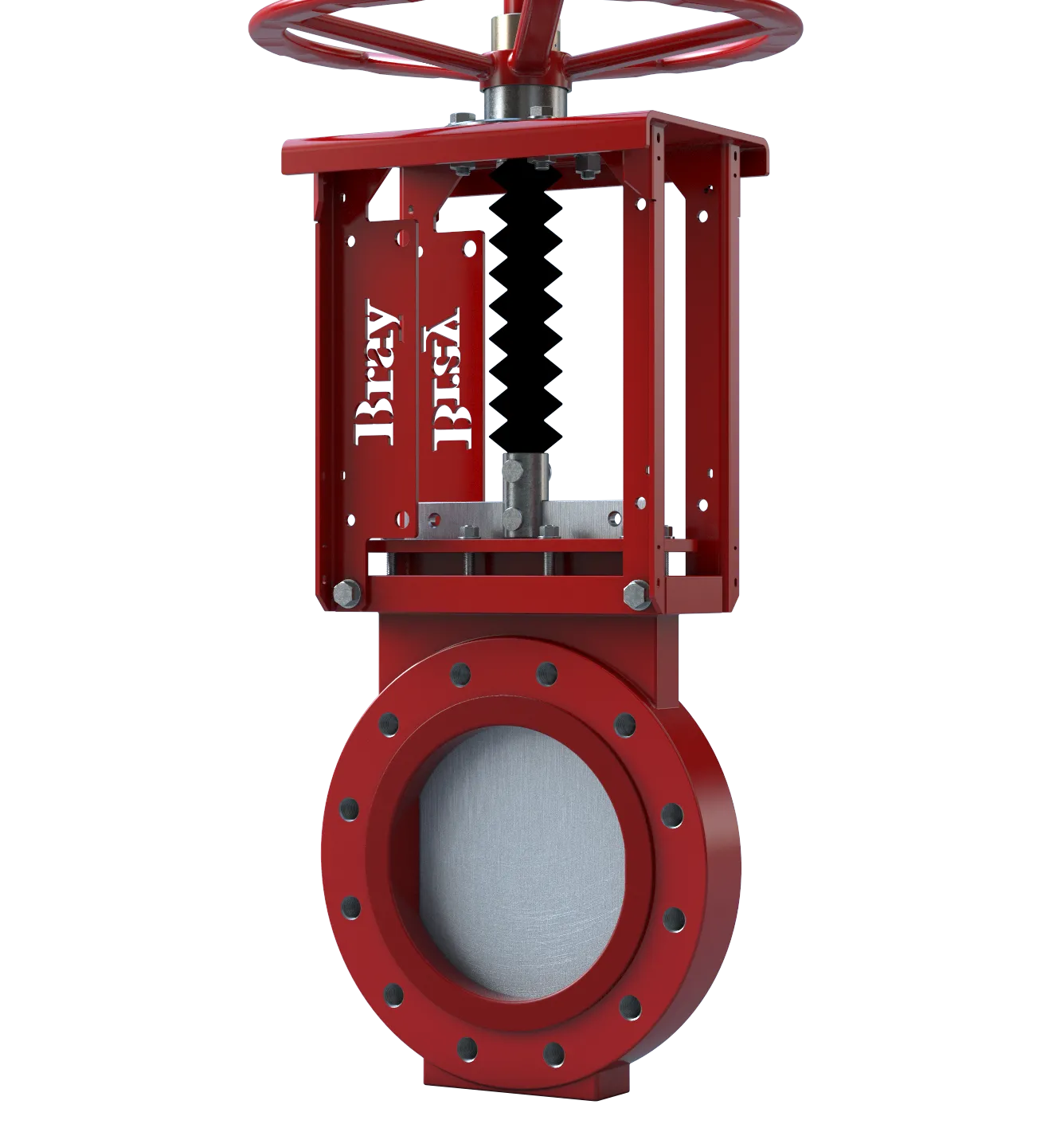

Der bidirektionale Plattenschieber der Serie 746 verfügt über eine einteilige Urethanauskleidung, die über das gesamte Gehäuse und die Brust gegossen ist und eine Absperrung der Class VI bei besonders abrasiven Anwendungen ermöglicht. Die Auskleidung geht über die Vorderseite des Gehäuses hinaus, wodurch ein vollständiger Schutz vor abrasiven Medien gewährleistet und zusätzliche Dichtungen überflüssig werden. Das einteilige, robuste Gehäuse aus Sphäroguss wird in einer kompakten Zwischenflansch-Ausführung angeboten, um die Handhabung und Installation zu erleichtern.​​​​​​​

Spezifikationen

Nennweiten
NPS 2 bis 24/DN 50 bis 600
Gehäusewerkstoffe
Sphäroguss, C-Stahl (WCB), CF8 Edelstahl, CF8M Edelstahl, CF3M Edelstahl
Wellenwerkstoffe
304 Edelstahl
Gehäusebauform
Einteilig, Zwischenflansch
Schiebermaterialien
316, 317 Edelstahl, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®
Maximale Temperatur der Auskleidung
176°F (80°C)
Konstruktionsnorm
Herstellerstandard
Maximale Temperatur der Packung
Imprägniertes PTFE: 450°F (232°C)
PTFE/Buna-N: 194°F (90°C)
Prüfnorm
MSS SP151
Zertifizierungen
ATEX, TR CU
Baulänge
Herstellerstandard
Antriebsoptionen
Handrad, Kegelradgetriebe, pneumatisch, hydraulisch, elektrisch

Downloads

Produktbroschüre
Bidirektionale Schlacke-Armaturen Serie 746 (Englisch)

Produktbroschüre
Plattenschieber und Schlacke-Armaturen Produktleitfaden

Weitere Details

Produkt- und Qualitätsmerkmale

Bidirektionaler Plattenschieber Serie 746 Merkmale

  • A. Wellenabdeckung

    Die Schutzabdeckung der Welle ist Standard und erhöht die Lebensdauer in gefährlichen Umgebungen.

  • B. Stopfbuchse

    Die spannungsbelastete Stopfbuchse verlängert die Lebensdauer des Schiebers und verhindert Leckage sowie einen Austritt an der Oberseite der Armatur.

  • C. Gehäuse

    Standardmäßig einteiliger Körper aus Sphäroguss mit durchgängiger, geformter Urethan-Auskleidung.

  • D. Auskleidung

    Die Urethan-Auskleidung ist für Temperaturen bis zu 80°C/176°F ausgelegt und schützt das Gehäuse der Armatur vollständig vor abrasiven Leitungsmedien. (UMP 241 90 Shore, PTMEG-TDI)

  • E. Unverengter Durchgang

    Die Konstruktion mit unverengtem Durchgang bietet einen ungehinderten Flusspfad und minimiert den Druckverlust für eine verlängerte Lebensdauer der Armatur.

  • F. Schieber

    Robuster Schieber, der entsprechend dem Einsatzbereich in einer breiten Palette korrosionsbeständiger Legierungen erhältlich ist.

  • G. Sitz

    Sitz und Anschluss sind bündig konstruiert, um Hohlräume zu vermeiden, in denen sich Medien ansammeln könnten, was ein vollständiges Schließen des Schiebers verhindern würde.
