Rückschlagklappe

Bray/Rite

Design in Bray/Rite-Größe minimiert Verschleiß und verlängert die Betriebsdauer​​​​​​​

Bray Rite Bray Rite - 2

Ideal für Regelarmaturen und Niederdrucksysteme

Verlängerte Betriebsdauer mit formoptimierten Rückschlagklappen​​​​​​​

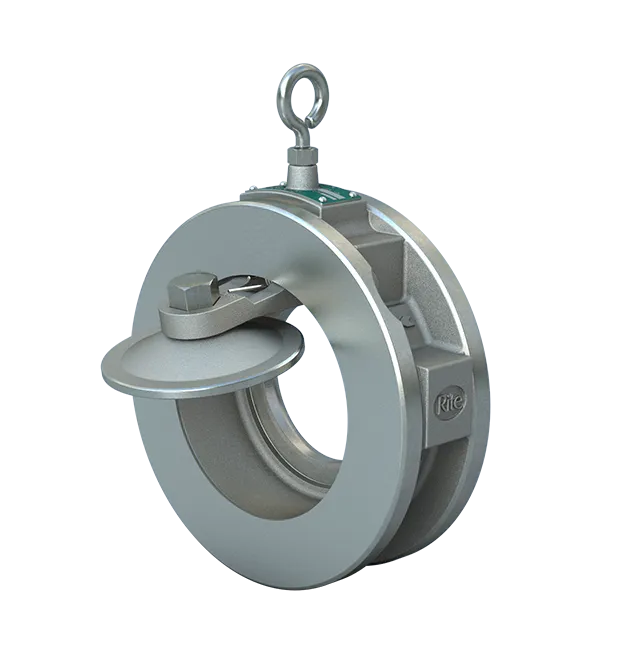

Bray/Rite Rückschlagklappen mit Zwischenflansch werden durch den Durchfluss aktiviert und haben die Größe „Rite Sized“. Die Durchgänge und die scheibe von Bray/Rite wurden in ihrer Form optimiert, um bei niedrigen Durchflussraten (durchschnittlich 3 ft/s) eine vollständig geöffnete Position zu erreichen. Daher funktioniert die Bray/Rite-Armatur außergewöhnlich gut bei Durchflussraten, wie sie typischerweise in Rohrleitungen mit Regelarmaturen und Leitungen mit unterschiedlichen Fließrichtungen auftreten. Vergleichen Sie die Bray/Rite-Armatur mit typischen Rückschlagklappen in voller Größe – aufgrund ihrer übergroßen, schwereren Scheiben öffnen sich diese Armaturen nur bei einer durchschnittlichen Durchflussrate von 11 ft/s vollständig. Wenn sie bei einer niedrigeren Durchflussrate aktiviert werden, verlieren diese Armaturen ihre echte Steuerbarkeit und öffnen sich nicht vollständig.​​​​​​​ Eine teilweise geöffnete Scheibe erzeugt ein Hindernis, das zu einem höheren Differenzdruck und Flattern der Klappenscheibe führt, wodurch der Durchfluss gestört und die Wahrscheinlichkeit von Wasserschlägen erhöht wird. Bray/Rite hat die richtige Größe, um diese Probleme zu beseitigen. Das Medium kann praktisch ungehinderte durch die Armatur strömen und ermöglicht schon bei einem niedrigem Differenzdruck eine komplette Öffnung der Scheibe. Durch die geringe Anzahl von sich bewegenden Teilen wird der Verschleiß der Bray/Rite-Rückschlagklappe reduziert und die Standzeit erhöht.

Spezifikationen

Nennweiten
DN25 bis DN1500 (1" bis 60")
Gehäusewerkstoffe
ASTM A 126 CLB, ASTM A 395, ASTM A 216 WCB, ASTM A 351 CF8M, Titan
Temperaturbereich
Tieftemperatur bis Hochtemperatur
(je nach ausgewähltem Modell)
Materialien der Abstandshalter
PTFE, Edelstahl 316
Maximal zulässiger Betriebsdruck
API 594 (150, 300, 600, 900, 1500, 2500)
ASME (125, 150, 300)
PN (10, 16, 25, 40)
Sitzwerkstoffe
BUNA-N, EPDM, A240–304 (eingefügt oder fest eingebaut), PFTE, Viton®
Dichtheitsprüfung
Leckagefrei
Scheibenwerkstoffe
Edelstahl 316 standardmäßig (oder hochwertiger)
Gehäusebauform
Zwischenflansch, Flansch, RTJ (Ring Type Joint)
Konstruktionsnorm
API 594, ASME B16.34
Zertifizierungen
API 6FD, CE, CRN, FM, NSF-61, PED, ULC
Prüfnorm
API 598, ASME B16.34
Baulänge
ANSI, API 594
Modelle
201, 203, 205, 210, 211, 212, 260, 312
Zubehör
H-100, SA-01, SA-1, SA-2, SA-10, SA-16, SA-40, SA-50
Anwendungen
Pumpenschutz, Reduzierung von Wasserschlag

Downloads

Datenblatt
Einflügelige Zwischenflansch-Rückschlagklappen – Sitzring, harter Sitz, Rite®-Serie 210

Datenblatt
Einflügelige geflanschte Rückschlagklappen – integrierter weicher Sitz, Rite®-Serie 211

Datenblatt
Einflügelige geflanschte Rüsckschlagklappen – Sitzring, weicher Sitz, Rite®-Serie 211

Datenblatt
Einflügelige Zwischenflansch-Rückschlagklappen – integrierter harter Sitz, Rite®-Serie 210

Datenblatt
Einflügelige Zwischenflansch-Rückschlagklappen – Sitzring, weicher Sitz, Rite®-Serie 210

Datenblatt
Einflügelige Zwischenflansch-Rückschlagklappen – Sitzring, weicher Sitz, Rite®-Serie 205

Datenblatt
Einflügelige Zwischenflansch-Rückschlagklappen – integrierter harter Sitz, Rite®-Serie 205

Datenblatt
Einflügelige Zwischenflansch-Rückschlagklappen – integrierter weicher Sitz, Rite®-Serie 212-312

Datenblatt
Einflügelige Zwischenflansch-Rückschlagklappen – Sitzring, harter Sitz, Rite®-Serie 205

Datenblatt
Einflügelige geflanschte Rückschlagklappen – integrierter harter Sitz, Rite®-Serie 211

Datenblatt
Einflügelige geflanschte Rückschlagklappen – integrierter weicher Sitz – Rite®-Serie PVC

Datenblatt
Einflügelige geflanschte Rüsckschlagklappen – Sitzring, harter Sitz, Rite®-Serie 211

Datenblatt
Einflügelige Zwischenflansch-Rückschlagklappen – integrierter weicher Sitz, Rite®-Serie 205

Datenblatt
Einflügelige Zwischenflansch-Rückschlagklappen – integrierter weicher Sitz, Rite®-Serie 210

Datenblatt
Externer Hebel und Feder – Serie SA-1 für Sonderanwendungen

Datenblatt
Fußventil mit Armaturenkorb – Serie SA6

Datenblatt
Externe Druckfeder & Gewicht – Serie SA40A

Datenblatt
Rückspülhebel & externe Feder - Serie SA3

Datenblatt
Externe Positionsanzeige – Serie SA4 für Spezialanwendungen

Datenblatt
Rückspülhebel – Serie SA4A für Spezialanwendungen

Produktbroschüre
Bray/Rite Rückschlagklappen

Betriebs- und Wartungsanleitung
Bray/Rite – Doppelte Zwischenflansch-Rückschlagklappen

Betriebs- und Wartungsanleitung
Bray/Rite – Einflügelige Zwischenflansch-Rückschlagklappen

Auslegungssoftware (Rückschlagklappen)
CheckSize Dimensionierungs-Tool für Rückschlagklappen (Englisch)
