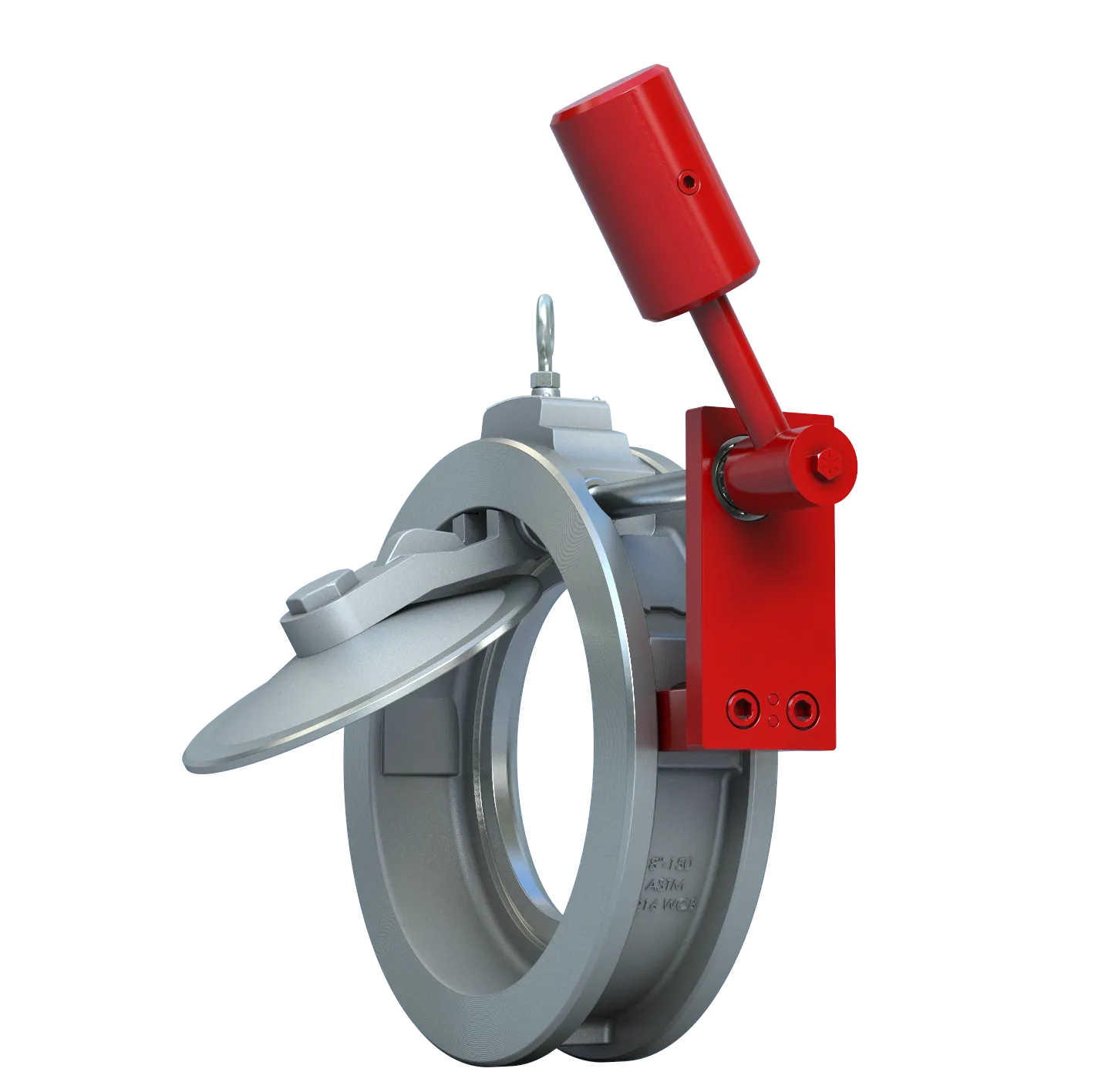

Das Rückschlagklappen-Zubehör der Rite® Serie SA16 wurde entwickelt, um zusätzliche externe Masse bereitzustellen, die den Öffnungsdruck erhöht und die Schließkraft der Klappenscheibe während des Öffnungs- und Schließvorgangs beeinflusst. Diese Armatur kommt zum Einsatz, wenn vor Ort Flexibilität erforderlich ist, um das Schließverhalten anzupassen.
Das Modell SA16 ist eine umgerüstete Standard-Rückschlagklappe der Rite® Serie mit einflügeliger Schwenkklappe und verfügt über einen formschlüssigen Sechskantantrieb an der Verbindung von Klappe, Scharnier und Welle. Die Welle verläuft durch das Gehäuse und wird an einem Ende vom Gehäuse selbst sowie von einer im Gehäuse befestigten Buchse getragen. Am gegenüberliegenden Ende wird sie von einem Kugellager unterstützt, das in einer Halterung montiert ist und zur Reduzierung der Reibung dient. O-Ringe dichten Welle, Dichtbuchse und Gehäuse ab und verhindern so Leckagen. Das Gewicht wird von einem Hebel getragen, der mittels einer Sechskantverbindung an der Welle montiert ist. Die Position des Gewichts entlang des Hebelarms ist verstellbar und ermöglicht eine Feinabstimmung des Öffnungsdrucks der Klappe, sodass dieser sowohl erhöht als auch verringert werden kann.
Anwendung:
Der Zweck der Ausstattung einer Standard-Rückschlagklappe der Rite® Serie mit einflügeliger Schwenkklappe in Zwischenflansch- oder Flanschausführung mit externem Gewicht und Hebel besteht darin, dem Anwender die Möglichkeit zu geben, den Öffnungsdruck der Armatur innerhalb eines bestimmten Bereichs zu verändern und/oder ihr Schließverhalten anzupassen. Ein Gewicht wird verwendet, um das erforderliche Drehmoment zum Schließen der Armatur bereitzustellen.
