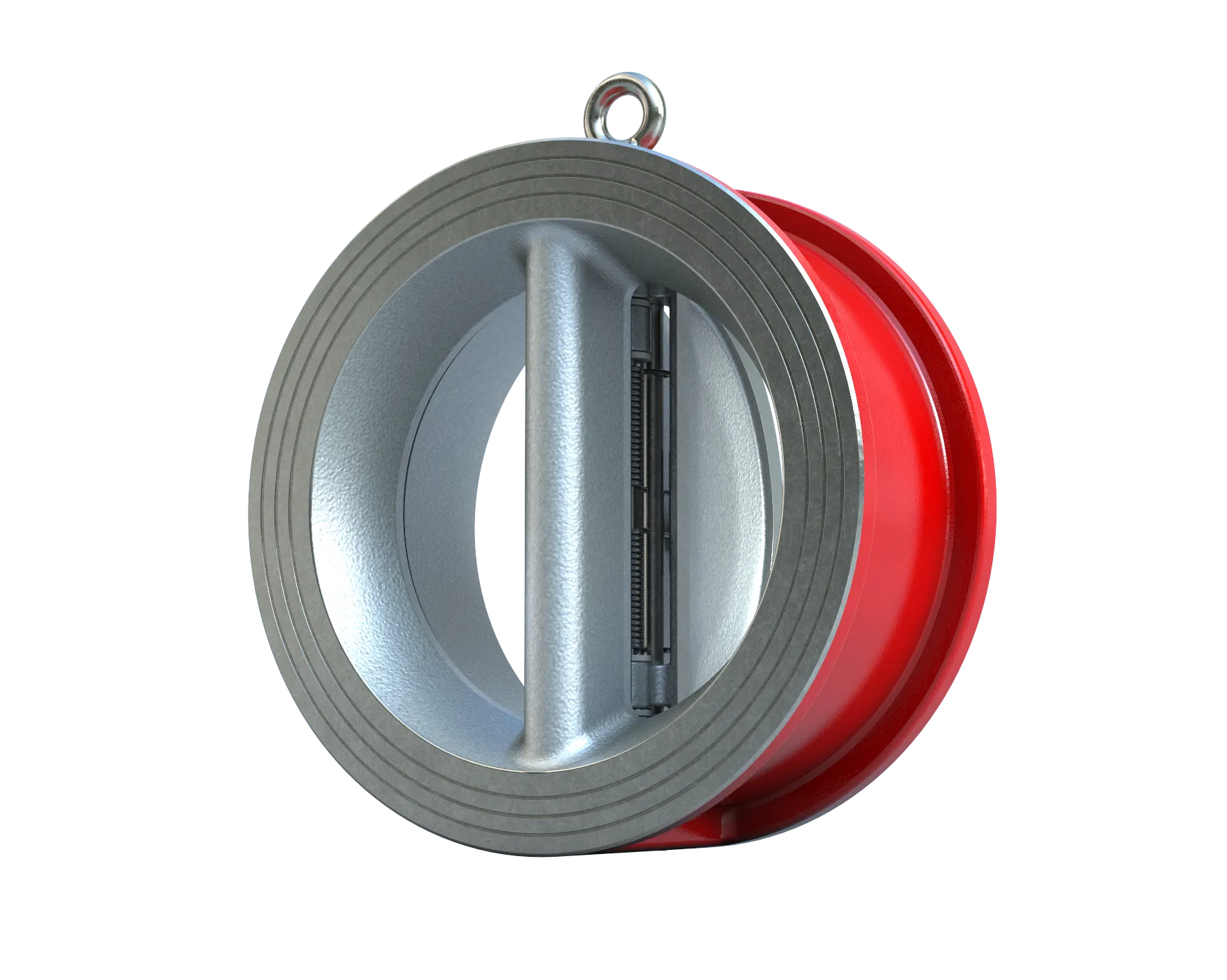

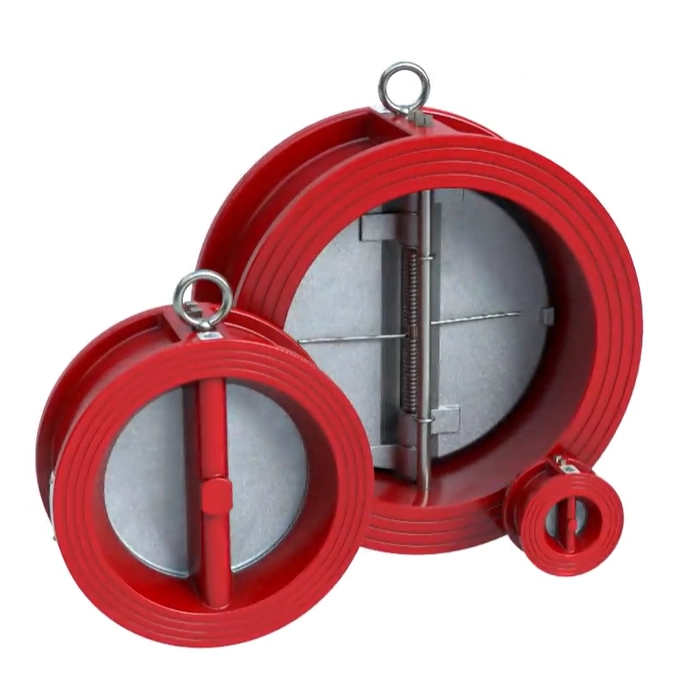

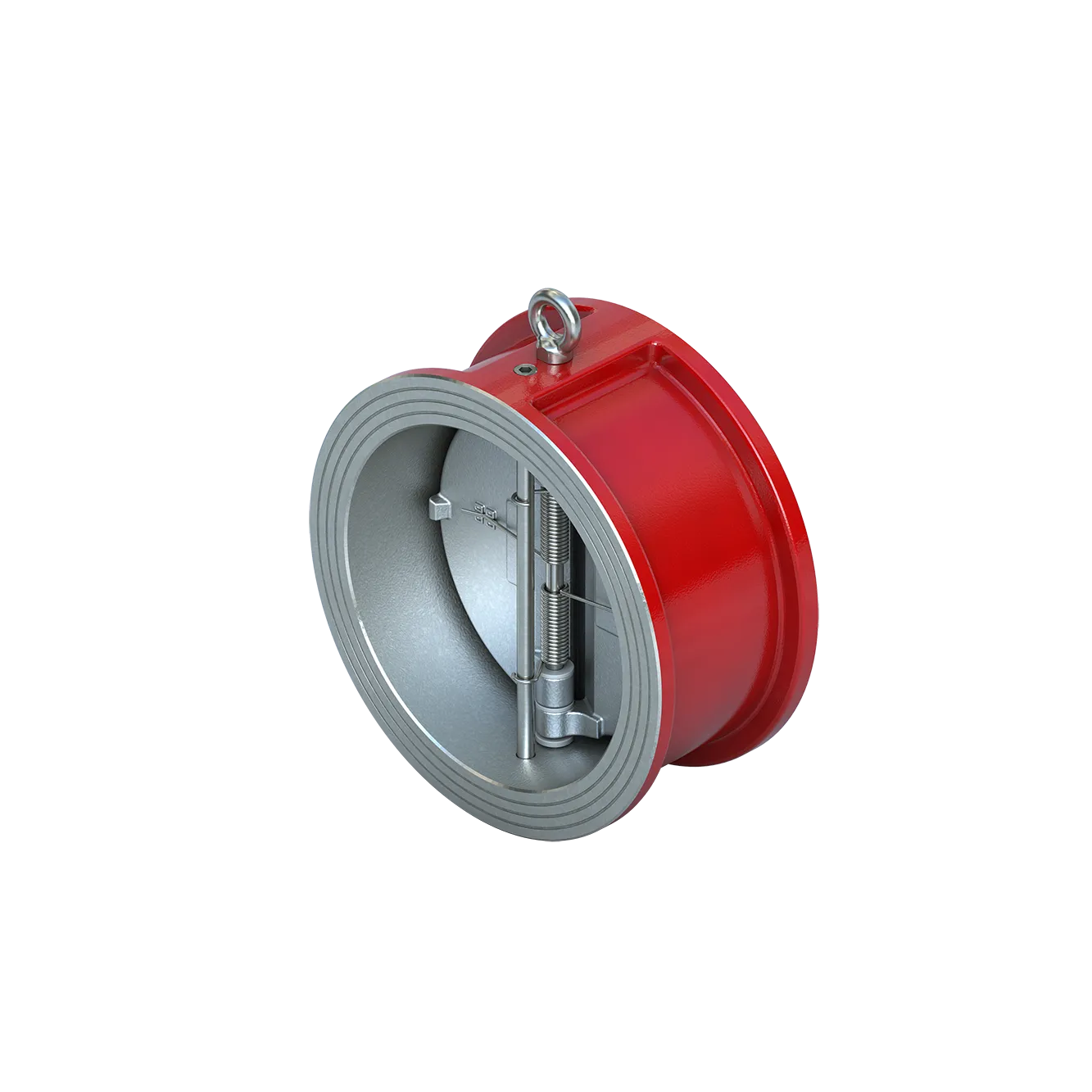

Rückschlagklappe

Doppelflügel

Rückschlagklappe mit Doppelscheibe und Schnellschluss, sicherer Abdichtung und reduziertem Wasserschlagpotenzial

Doppelflügel-2 Doppelflügel

Unabhängige Federn sorgen für eine schnell schließende, nicht schlagartige Absperrung

Energieeffiziente Doppelscheiben-Armaturenkonstruktion für industrielle Anwendungen

Energieeffizienter Schutz gegen Strömungsumkehr

Diese Doppelflügel-Rückschlagklappe verfügen über leichte Doppelscheiben, zwei separate, reaktionsfähige Federn und einen langlebigen, weichdichtenden Sitzring für einen zuverlässigen Betrieb mit sicherer Abdichtung und reduziertem Wasserschlagpotenzial.

Merkmale

KOSTENEFFIZIENTES DESIGN Das geringe Gewicht und die kurze Baulänge reduzieren die Montagekosten, erfordern weniger Platz und erleichtern die Installation

SCHNELLVERSCHLUSS: Unabhängige Federn sorgen für eine schnell schließende, nicht schlagartige Absperrung und reduzieren das Wasserschlagpotenzial

NIEDRIGER ÖFFNUNGSDRUCK Leichte, federbelastete Scheiben gewährleisten
durch den geringen Öffnungsdruck einen energieeffizienten Betrieb

MINIMALER DRUCKVERLUST Das strömungsgünstig geformte Gehäuse ermöglicht eine Durchströmung mit minimalen Turbulenzen

Spezifikationen

Nennweiten
DN50 bis DN300 (2" bis 12")
Gehäusewerkstoffe
Sphäroguss, Edelstahl
Temperaturbereich
-EPDM: -50°F bis 300°F,
Buna: -40°F bis 250°F
Materialien der Abstandshalter
PTFE
Maximal zulässiger Betriebsdruck
Class 150
Sitzwerkstoffe
EPDM, Buna
Dichtheitsprüfung
API 598
Scheibenwerkstoffe
Edelstahl 316
Gehäusebauform
Zwischenflansch
Konstruktionsnorm
API 594
Zertifizierungen
CE, CRN, NSF-61, PED
Prüfnorm
API 598
Baulänge
API 594
Anwendungen
Pumpenschutz, Reduzierung von Wasserschlag

Downloads

Produktbroschüre
Doppelflügel-Rückschlagklappen (Englisch)

Auslegungssoftware (Rückschlagklappen)
CheckSize Dimensionierungs-Tool für Rückschlagklappen (Englisch)
