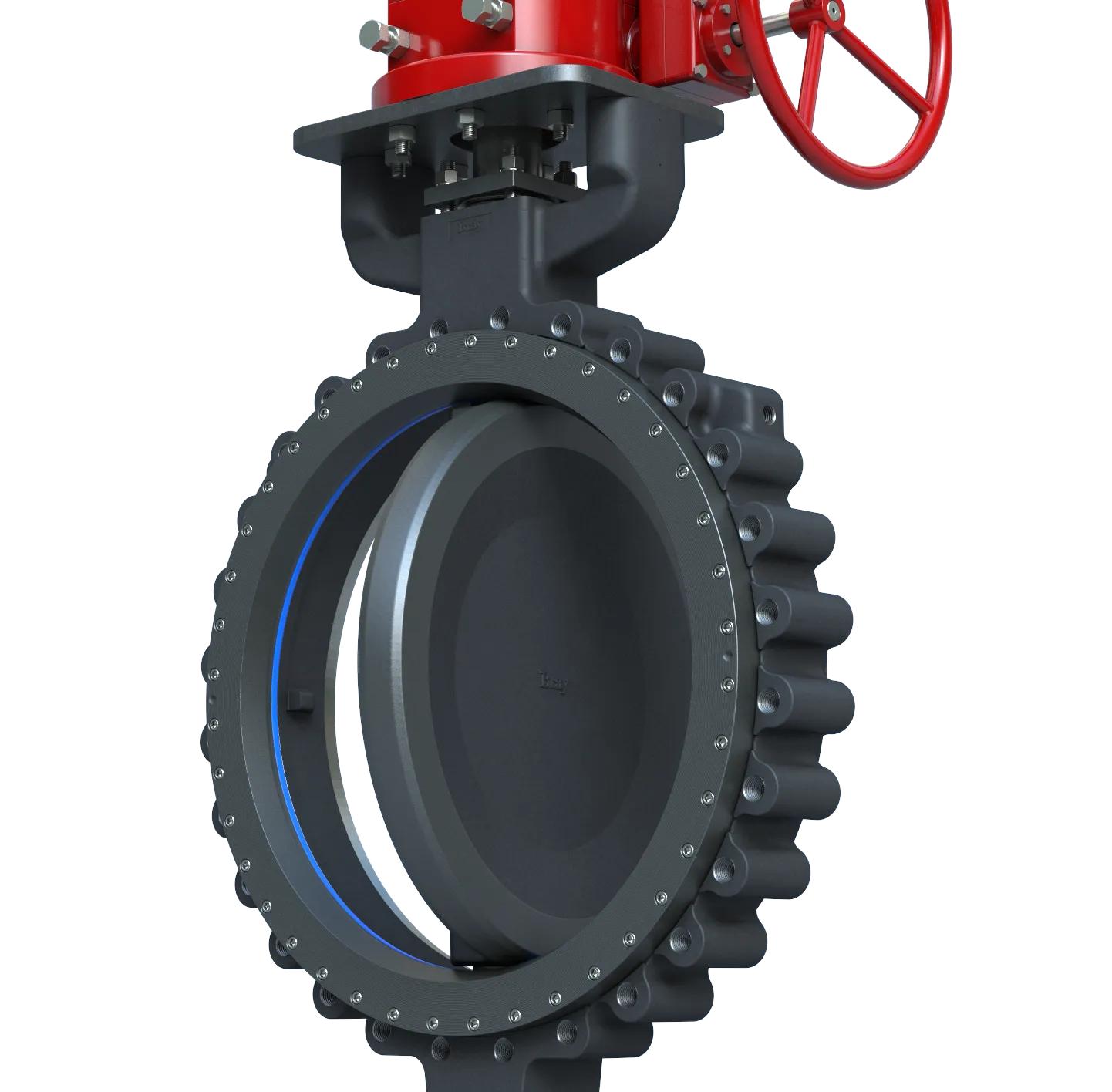

High-Performance-Absperrklappe

Serie 41R

Leichte und haltbare doppelt-exzentrische Absperrklappe für zuverlässige Leistung

Weitere Infos Kontaktformular
Serie 41R Serie 41R Serie 41R Serie 41R

Für die Zuckerindustrie mit außergewöhnlicher Haltbarkeit und einfacher Wartung entwickelt

Doppel-exzentrische High-Performance-Absperrklappe für Niedrigdruckdampfanwendungen

Die High-Performance-Absperrklappe Bray/McCannalok der Serie 41R wurde speziell für die Zuckerindustrie entwickelt und bietet Robustheit und Zuverlässigkeit sowie extrem einfache Wartung am Einsatzort. Unabhängige und interne Tests haben eine überlegene Lebensdauer von Bray/McCannalok mit leckagefreier Absperrung über mehr als 100.000 Zyklen nachgewiesen.

Diese Armatur verfügt über die gleichen bewährten Konstruktionsmerkmale wie die standardmäßige Bray/McCannalok-Absperrklappe, die sich seit über 30 Jahren als führend im Bereich der doppelexzentrischen Absperrklappen bewährt hat. Dieses Modell verfügt jedoch über eine leichteren und wirtschaftlichere Konfiguration, die speziell für den Niederdruckdampf von Verdampfern entwickelt wurde. Es kann zusammen mit den standardmäßigen BrayMcCannalok-Absperrklappen mit höherem Druck verwendet werden und nutzt die gleichen Ersatzteile, wodurch der Bedarf an speziellen oder zusätzlichen Lagerbeständen verringert wird.

Das einzigartige, patentierte Design der Bray/McCannalok-Armaturen wurde kurz nach seiner Einführung mit der Vaaler-Auszeichnung für das beste Produkt im Bereich der chemischen Verarbeitung geehrt. Die Bray/McCannalok-Armaturen können leicht mit manuellen, pneumatischen oder elektrischen Antrieben automatisiert werden.

    Spezifikationen

    Nennweiten
    NPS 16 bis 54/DN 400 bis 1400
    Gehäusewerkstoffe
    Phosphatierter Sphäroguss, phosphatierter C-Stahl
    Temperaturbereich
    -29°C bis 260°C (-20°F bis 500°F)
    Wellenwerkstoffe
    Edelstahl
    Maximal zulässiger Betriebsdruck
    100 psi (7 bar)
    Sitzwerkstoffe
    RTFE
    Dichtheitsprüfung
    Leckagefrei
    Scheibenwerkstoffe
    C-Stahl mit Edelstahlkante
    Gehäusebauform
    Anflansch
    Flanschbohrung
    ASME B16.5
    Zertifizierungen
    ATEX, CRN, PED, PE(S)R
    Anwendungen
    Zuckerindustrie, Wasserdampf

    Downloads

    Produktbroschüre
    High-Performance-Absperrklappen McCannalok 41R (Englisch)

    Betriebs- und Wartungsanleitung
    High-Performance-Absperrklappen McCannalok Serie

    Sicherheitshandbuch
    High-Performance-Absperrklappen der McCannalok Serie 4X

    Verschraubungsleitfaden
    Leitfaden für typische Flanschverschraubungen (mit Unterlegscheiben) (Englisch)

    Verschraubungsleitfaden
    Leitfaden für typische Flanschverschraubungen (ohne Unterlegscheiben) (Englisch)

    Weitere Details

    Produkt- und Qualitätsmerkmale

    • Dampfarmaturen für Verdampfer
    • Dampf- und Auslassarmaturen für Verdampfer
    • 100 % bidirektional blasendicht
    • Hohe Cv-Werte
    • Einfache Automatisierung
    • Preisgekröntes Design
    • Geringeres Gewicht
    41r

    • A. Wellenkonstruktion

      Die hochfeste, einteilige Wellenkonstruktion ist standardisiert für die Austauschbarkeit von Bray-Antrieben.

    • B. Ausblassichere Welle

      Die Wellenrückhaltekonstruktion ist nicht auf Antriebskomponenten angewiesen, um ein Ausblasen der Welle zu verhindern.

    • C. Einstellbare Stopfbuchspackung

      Der einfache Zugang ermöglicht einfache Vierteldrehungs-Feldeinstellungen ohne Ausbau des Antriebs.

    • D. Wellendichtungssystem

      Packungsringe aus PTFE mit einem Anti-Extrusionsring aus Kohlefaser sorgen für eine konstante Kompression und eine positive Abdichtung um den Schaft. Es sind Optionen für hohe Temperaturen, hohe Schaltzyklen und Fire-Safe-Anwendungen verfügbar.

    • E. Wellenlager

      Obere und untere Lager stützen die Welle sicher, bieten hervorragende Korrosionsbeständigkeit und minimieren die Durchbiegung durch hohe Temperaturen und mechanische Belastungskräfte.

    • F. Scheibe

      Die Scheibe ist so konstruiert, dass der Durchfluss maximiert und der Widerstand minimiert wird, um optimale Durchflussraten zu erzielen.

    • G. Interner Endanschlag

      Entwickelt, um mögliche Schäden am Sitz zu minimieren und so die Lebensdauer des Sitzes zu verlängern.

    • H. Beidseitiger weichdichtender Sitzring

      Bietet eine beidseitige, leckagefreie Abdichtung und isoliert gleichzeitig den Energizer vom Leitungsmedium.

    • I. Vollflächiger Klemmring

      Die außerhalb des Dichtungsbereichs befindlichen Kopfschrauben sind vor Korrosion geschützt und ermöglichen einen einfachen Austausch des Sitzes.

    • J. Gehäuse

      Der verlängerte Hals ermöglicht den Zugang zu den Einstellungen der Wellenpackung und dem Antriebsaufbau, wenn das Ventil vollständig isoliert ist.

    • K. Einsatz als Endarmatur

      Anflansch- und doppelt geflanschte Gehäuse sind für den beidseitigen Einsatz als Endarmatur ausgelegt.
