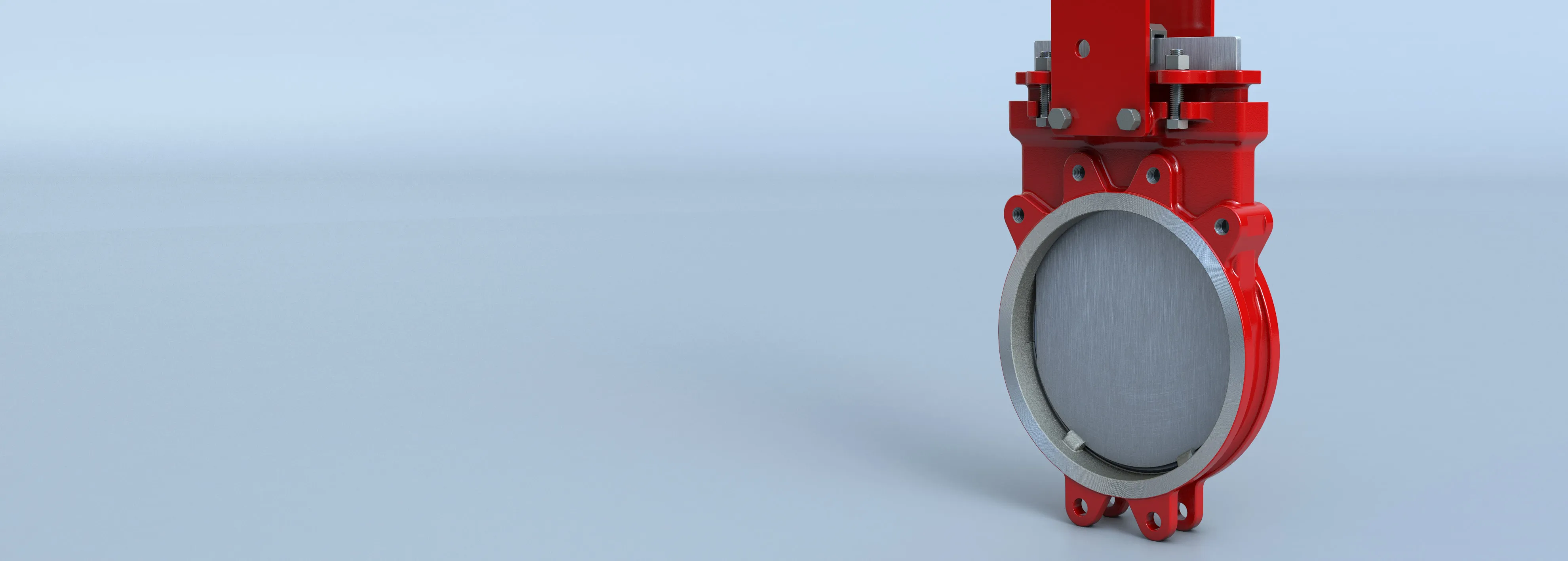

Unidirektionaler Plattenschieber

Serie 950

Druckarmaturen mit Halbflanschkonstruktion für kostengünstige Schwerlastbetriebe

KGV 950 KGV 950-2

Kostengünstiges Halbflansch-Gehäusedesign mit verbesserter Haltbarkeit

Langlebige, einseitige Armaturen für industrielle Schwerlastanforderungen

Die einseitigen Plattenschieber der Serie 950 verfügen über ein einteiliges, gegossenes und wirtschaftliches Halbflansch-Gehäusedesign. Mit integrierten Metallsitzen oder austauschbaren weichen Sitzen kann die Konfiguration auf spezifische Anwendungsanforderungen zugeschnitten werden.​​​​​​​ Diese anpassbare Funktion stellt sicher, dass sich das Ventil nahtlos an unterschiedliche Betriebsbedingungen anpasst, von Abwasseraufbereitungsanlagen bis hin zu Bergbaubetrieben, Zellstoff- und Papieranlagen sowie der Lebensmittel- und Getränkeindustrie.​​​​​​​ Unter Einhaltung der höchsten Qualitätsstandards wird jeder Plattenschieber der Serie 950 strengen Tests unterzogen, einschließlich Schalen- und Sitztests gemäß MSS SP-151, sowie Zyklustests im Werk.​​​​​​​ Die Druckstufen für unsere Produkte umfassen unidirektionale Spezifikationen, mit 2" - 12" bei 150 psi (DI-Gehäuse), 14" - 24" bei 75 psi (DI-Körper), und 2" - 24" bei 150 psi (Stahlgehäuse).​​​​​​​ Unsere Zulassungen und Zertifikate umfassen CRN, PED – Kategorie I Modul A, und AWWA C520 Konformität. Entdecken Sie optionale Funktionen wie Torschutzvorrichtungen, Umlenkkegel, Verriegelungen (offen/geschlossen), Endschalter, Magnetventile und ausfallsichere Systeme für eine erweiterte Funktionalität.​​​​​​​

Spezifikationen

Nennweiten
NPS 2 bis 24/DN 50 bis 600
Gehäusewerkstoffe
C-Stahl (WCB), CF8 Edelstahl, CF8M Edelstahl, CF3M Edelstahl, SAF 2205, SAF 2507
Maximal zulässiger Betriebsdruck
NPS 2 bis 12: 150 psi/DN 50 bis 300: 10 bar
NPS 14 bis 24: 75 psi/DN 350 bis 600: 5 bar
Wellenwerkstoffe
304 Edelstahl
Gehäusebauform
Einteilig, Zwischenflansch, Anflansch
Schiebermaterialien
304, 316, 317 Edelstahl, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®
Temperaturbereich der Sitzwerkstoffe
Buna-N: -34 bis 194°F (-36 bis 90°C), EPDM: -65 bis 248°F (-54 bis 120°C) Viton®: -15 bis 392°F (-26 bis 200°C), PTFE/Viton Stützring: -235 bis 392°F (-148 bis 200°C)
Konstruktionsnorm
MSS SP81
Maximale Temperatur der Packung
PTFE: 500 °F (260 °C), imprägniertes PTFE: 450 °F (232 °C), PTFE/Buna-N: 194 °F (90 °C), PTFE/Viton®: 392 °F (200 °C), PTFE/EPDM: 248 °F (120 °C)
Prüfnorm
MSS SP151
Zertifizierungen
ATEX, AWWA C520 (2019), CRN, PED, PE(S)R, TR CU, UA TR
Baulänge
MSS SP81
Antriebsoptionen
Handrad, Kegelradgetriebe, pneumatisch, hydraulisch, elektrisch
Anwendungen
Abwasser, Energie, allgemeine Industrie, Chemie, Bergbau, Lebensmitteltechnik, Papier und Zellstoff

Downloads

Datenblatt
Umlenkkegel für unidirektionale Plattenschieber

Download Englisch

Produktbroschüre
Unidirektionaler Plattenschieber der Serie 950

Download Englisch

Produktbroschüre
Plattenschieber und Schlacke-Armaturen Produktleitfaden

Download Englisch

Betriebs- und Wartungsanleitung
Unidirektionaler Plattenschieber der Serie 950

Download Englisch

Ausschreibungstexte
Unidirektionaler Plattenschieber der Serie 950

Download Englisch

Weitere Details

Produkt- und Qualitätsmerkmale

  • Integrierter Metallsitz oder optionaler elastischer, leckagefreier Sitz.
  • Das Schieberdesign gewährleistet eine konsistente Ausrichtung über die gesamte Länge des Hubs.
  • Das Design des Gabelkopfes und die horizontale Verschraubung stabilisieren den Schieber und gewährleisten eine korrekte Ausrichtung.

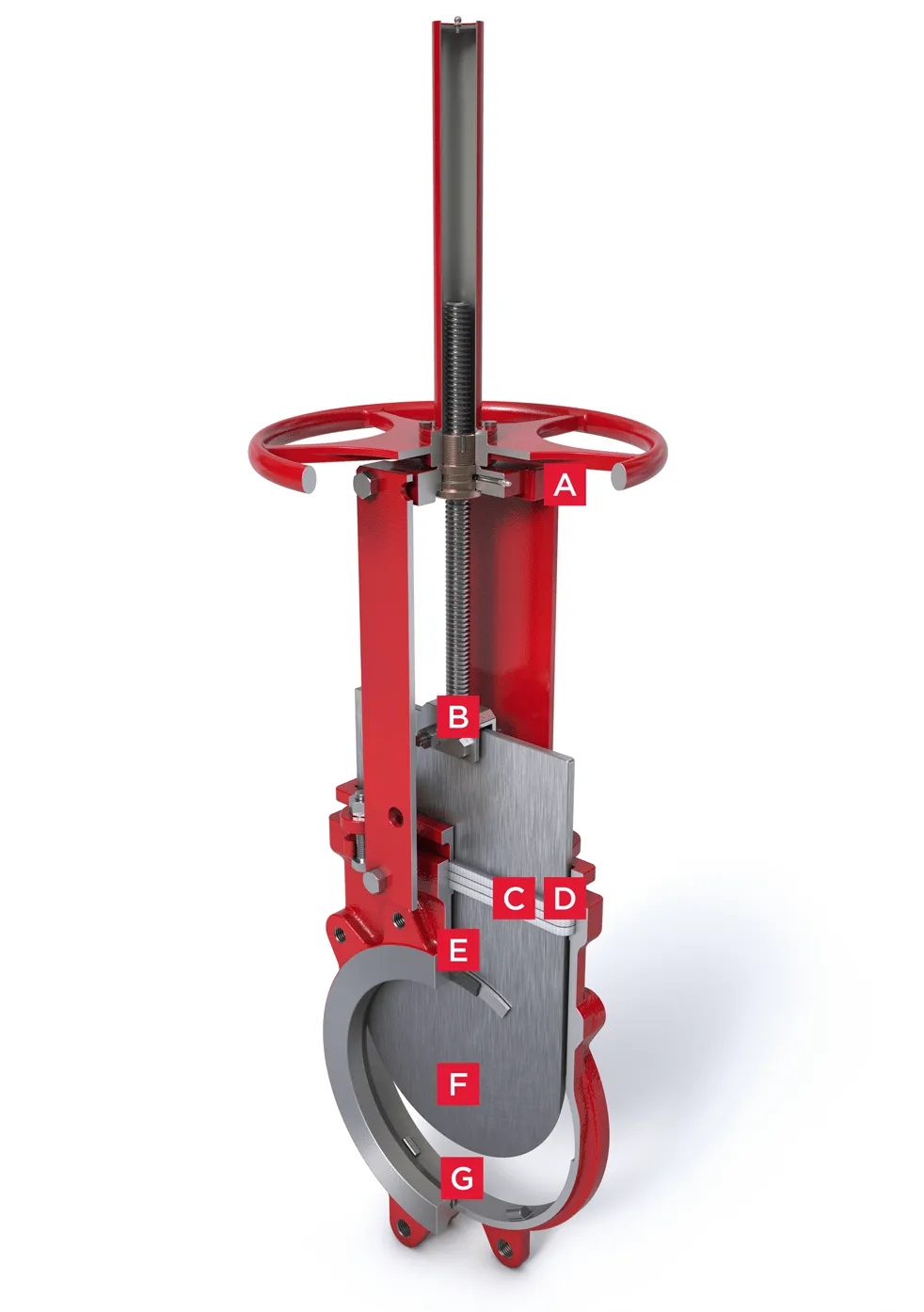

Unidirektionale Plattenschieber Serie 950 Bray International

  • A. Kopfstück

    Das Kopfstück ist für einen einfachen und schnellen Wechsel zwischen manueller und pneumatischer Betätigung konzipiert. Manuelle Armaturen verfügen über eine Schmiermittel-Einspritzöffnung für den kontinuierlichen und reibungslosen Betrieb bei minimaler Wartung.

  • B. Gabelkopf

    Das Design des Gabelkopfes und die horizontale Verschraubung stabilisieren den Schieber und gewährleisten eine korrekte Ausrichtung.

  • C. Packung (Standard)

    Die mehrschichtige quadratische Standardpackung bietet eine außergewöhnliche Stopfbuchsendichtung.

  • D. Packung (optional)

    Optionale unter Spannung stehende Vierfach-Dichtungspackung für eine verbesserte Stopfbuchsendichtung.

  • E. Sitz

    Standardmäßig integrierter Metallsitz und optional austauschbare, leckagefreie und elastische Sitze.

  • F. Schieber

    Das Schieberdesign gewährleistet eine konsistente Ausrichtung über die gesamte Länge des Hubs.

  • G. Gehäuse

    Das einzigartige Gehäusedesign ohne Toträume ermöglicht die Selbstentleerung der Armatur.
