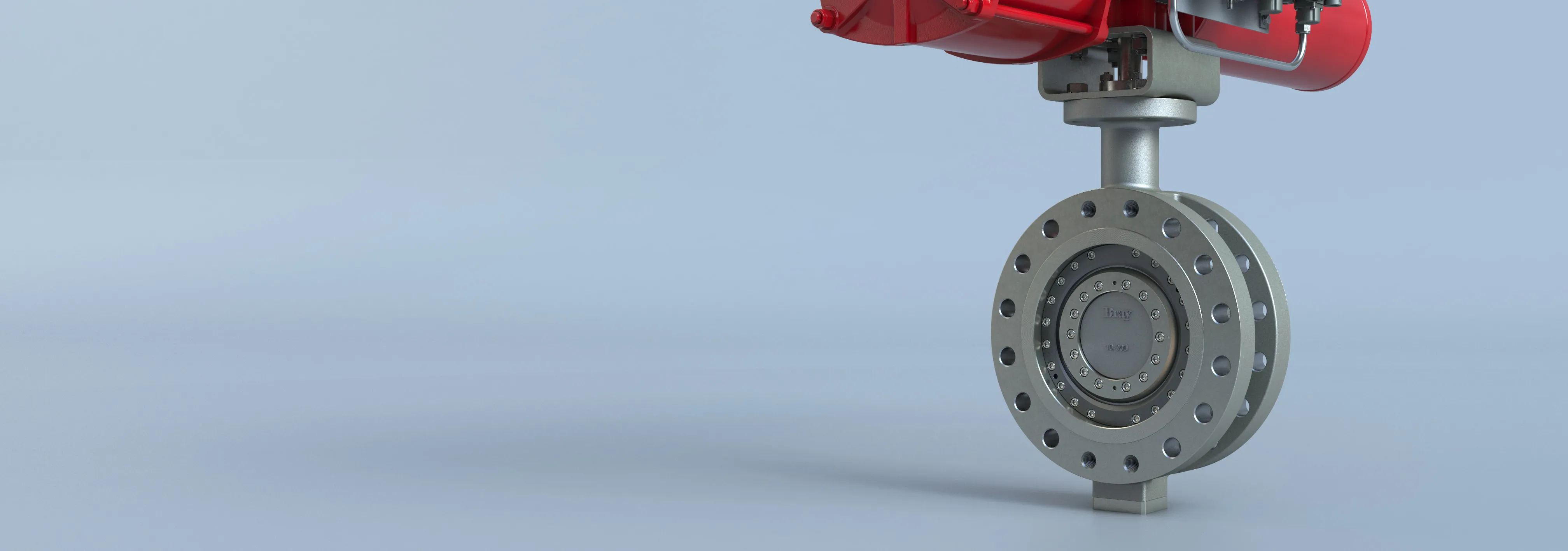

Vanne papillon à triple excentration

Tri Lok

Plage de tailles
NPS 3 à 48/DN 80 à 1200
Plus grandes tailles disponibles sur demande
Plage de températures
-196 °C à 450 °C (-320 °F à 842 °F)
Températures plus élevées sur demande
Pression de fonctionnement maximum autorisée
Classes ASME 150, 300, 600, 900
EN 1092 PN 10, 16, 25, 40, 63, 100, 150

Spécifications

Vanne papillon à triple excentration – Tri Lok

Plage de tailles
NPS 3 à 48/DN 80 à 1200
Plus grandes tailles disponibles sur demande
Matériaux du corps
Acier au carbone, acier inoxydable
Autres matériaux sur demande
Plage de températures
-196 °C à 450 °C (-320 °F à 842 °F)
Températures plus élevées sur demande
Matériaux d'axe
17-4PH, acier inoxydable 410, XM-19 (Nitronic 50)
Pression de fonctionnement maximum autorisée
Classes ASME 150, 300, 600, 900
EN 1092 PN 10, 16, 25, 40, 63, 100, 150
Matériaux du siège
Acier inoxydable 316 trempé
Classification de l'étanchéité
Étanchéité parfaite
Matériaux du disque
Acier au carbone, acier inoxydable
Autres matériaux sur demande
Type de corps
À oreilles taraudées, à oreilles de centrage, double bride, guillotine, manchon à souder
Norme de conception
API 609, ASME B16.34, ASME VIII, API 600
Perçage de bride
ASME B16.5, ASME B16.47, EN 1092, ISO 7005
Norme d’essai
ISO 5208, EN12266-1, API 6D, API 598, BS 6755
Certifications
ABS, API 607, ATEX, CRN, ISO 10497, PED, PE(S)R, SIL, TR CU, TSG
Face-à-face
API 609, ASME B16.10, ISO 5752, EN 558
Émissions fugitives
ISO 15848-1, API 641, TA Luft
Applications
Stockage de liquides en vrac, pétrole et gaz, stockage et transport de GNL, systèmes de distribution de vapeur, production d'énergie, vapeur géothermique, sucre et éthanol, pâtes et papier, alcools, raffinage, transformation chimique, eau et eaux usées, séparation de l'air, services cryogéniques

Caractéristiques et avantages

Bray a le plaisir de proposer la vanne papillon Tri Lok à triple excentration, une vanne d'isolement principalement adaptée pour une utilisation dans des applications à haute pression et parfaitement appropriée pour des applications nécessitant une étanchéité parfaite. Comparée à des vannes à guillotine, robinets à soupape ou robinets à tournant sphérique, la vanne Tri Lok permet des économies d'espace et de poids tout en réduisant les coûts d'installation et d'entretien.

Le siège métal-métal sans frottement de Tri Lok offre une étanchéité parfaite avec un faible couple de manœuvre, et est naturellement sécurité feu. La résilience de la bague d'étanchéité assure une étanchéité périphérique uniforme avec le siège, permettant un arrêt complet peu importe le sens d'écoulement. Tri Lok propose une bague d'étanchéité métallique solide pour les applications à température élevée et dans des conditions difficiles afin d'assurer une fermeture bidirectionnelle pour toute la plage de températures et de pressions.

Tri Lok de Bray est la seule vanne de sa catégorie à disposer d'une connexion disque/axe cannelée. La connexion Tri Lok permet un mouvement axial du disque indépendamment de l'axe, en maintenant la bague d'étanchéité et le siège en position. De plus, il n'est pas touché par les fluctuations de température et les effets de la pression sur l'axe. Cette caractéristique évite les problèmes typiques de mauvais alignement des disques et axes fixés de manière rigide afin d'offrir une force maximale. Des tolérances serrées entre le disque et l'axe réduisent l'hystérésis.



Géométrie à triple excentration

La vanne à triple excentration comporte un axe excentré sur les axes X (1) et Y (2) de la ligne centrale de la vanne papillon Cela produit un mouvement semblable à une came lorsque la vanne fonctionne. La troisième excentration (3) consiste en un profil conique incliné usiné dans la surface d'étanchéité de vanne, permettant l'engagement et le désengagement rotatifs du siège et de la bague d'étanchéité sans interférence. Cette triple excentration élimine tout frottement entre le siège et la bague d'étanchéité pendant la course de la vanne, ce qui réduit l'usure du siège et du joint et prolonge la durée de vie du cycle.

Une fois que le siège et la bague d'étanchéité sont totalement engagés, le couple est appliqué afin de créer un siège métal-métal bidirectionnel et à étanchéité parfaite. Pour cette raison, les vannes à triple excentration sont souvent définies comme « à siège couplé » plutôt que « à siège positionné » comme dans le cas de produits résilients ou à haute performance.
Coupe de vanne papillon à triple excentration Tri Lok

  • A. Système de siège et joint pouvant être remplacé sur le terrain

    Le système de siège et joint pouvant être entièrement remplacé sur le terrain prolonge la durée de vie générale, minimise le temps d'arrêt et réduit le besoin en réparations coûteuses hors site ou le coût de remplacement.

  • B. Dureté de siège rehaussée

    Élimine le risque de grippage siège/joint, offrant ainsi une meilleure performance, plus de durabilité et plus de résistance à l'abrasion par rapport aux autres matériaux.

  • C. Fermeture métal à métal

    Le système de fermeture Tri Lok métal à métal sans frottement offre une résistance inhérente au feu, confirmée par des tests, tout en répondant aux critères d'étanchéité parfaite de nombreuses applications critiques.

  • D. Bague d'étanchéité

    Offre une conception flexible avec une large gamme de matériaux afin d'assurer une fermeture résistant au couple sans aucune fuite. (Bague d'étanchéité pleine disponible en option.)

  • E. Raccord disque-axe cannelé

    Le raccord robuste et fiable permet un mouvement axial de l'axe indépendant du disque afin de protéger le raccord disque-axe des variations de température et des effets de la pression. Ce raccord permet d'éviter les problèmes typiques de mauvais alignement des disques et axes fixés de manière rigide, de minimiser l'hystérésis, d'éliminer les pièces de raccord externes et d'offrir un montage et un démontage simplifiés.

  • F. Axe d'arbre réglable

    Le système de joint d'axe entièrement réglable et remplaçable sur le terrain est certifié selon les normes internationales sur les émissions fugitives.

  • G. Axe anti-éjection robuste

    L'axe en une seule pièce dispose d'une bague anti-éjection située au-delà de la limite de pression, ainsi que des mécanismes anti-éjection redondants totalement conformes aux normes de sécurité API 609.

  • H. Axe indexé

    Offre une indication visuelle de la position du disque/de la bague d'étanchéité après l'installation.

  • I. Roulements d'axe allongés

    Les roulements renforcés assurent un maintien maximal de l'axe.

  • J. Paroi du corps plus épaisse

    Conforme à la norme API 600, afin d'offrir une plus grande tolérance de corrosion.

  • K. Capacité SIL 3

    La vanne Tri Lok répond au niveau SIL 3, tout en étant offerte avec de nombreuses formules automatisées de Bray qui répondent à divers critères SIL.
