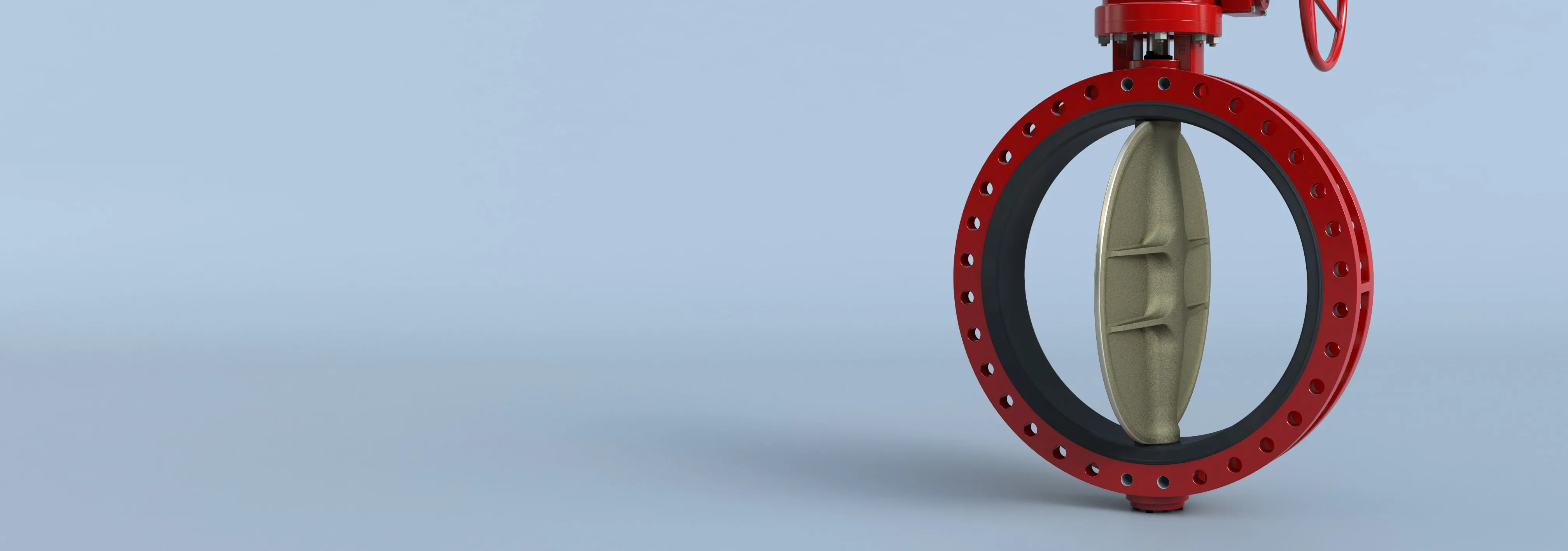

Vanne papillon à siège élastomère

Série 35F

Vannes certifiées NSF/ANSI 61/372 pour l'eau potable et les applications industrielles

Demander un devis
Vanne papillon à siège élastomère – Série 35F Vanne papillon à siège élastomère – Série 35F

Robinets à papillon certifiés NSF pour l'eau potable

Contrôle supérieur du débit avec les robinets à papillon à double bride et à siège élastomère

La vanne papillon à siège élastomère Série 35F de grand diamètre de Bray est spécialement conçue pour les services à forte teneur en chlorure. Bray a soigneusement sélectionné les matériaux des vannes et développé des fonctionnalités qui optimisent les performances sans sacrifier l'efficacité du système. Les vannes de la série 35F offrent une fiabilité éprouvée avec une conception légère.

Caractéristiques

Plage de tailles
NPS 32 à 60/DN 800 à 1500
Matériaux du corps
Fonte, fonte ductile, Hastelloy®
Plage de températures
--29°F à 121°C (20°F à 250°F)
Matériaux d'axe
Acier inoxydable
Pression de fonctionnement maximum autorisée
5 bar (75 psi)
Matériaux du siège
EPDM lié, BUNA-N lié
Classification de l'étanchéité
Étanche à la bulle, bidirectionnelle
Matériaux du disque
Acier inoxydable duplex, acier inoxydable super austénitique, Hastelloy®
Type de corps
Entièrement à brides
Perçage de bride
ASME B16,10 Classe 125, ASME B16,50 Classe 150, ASME B16.47, EN 1092 PN 10, 16
Norme d’essai
MSS SP-61, API 598, EN 12266-1
Certifications
ATEX, NSF 61/372, PED, PE(S)R, SIL
applications
DGC, secteur minier, eau de mer

Téléchargements

Manuel technique de vente
Vannes papillon à siège élastomère

Brochure produit
Vannes papillon à siège élastomère

Manuel d'installation, de fonctionnement et d'entretien
Vannes papillon à siège élastomère

Manuel de sécurité
Vannes papillon à siège élastomère

Poids et dimensions
Vannes papillon à siège élastomère Série 35F

Spécifications recommandées
Vannes papillon à siège élastomère Série 35F

Guide de boulonnage
Guide de boulonnage typique des brides (avec rondelles)

Guide de boulonnage
Guide de boulonnage typique des brides (sans rondelles)
