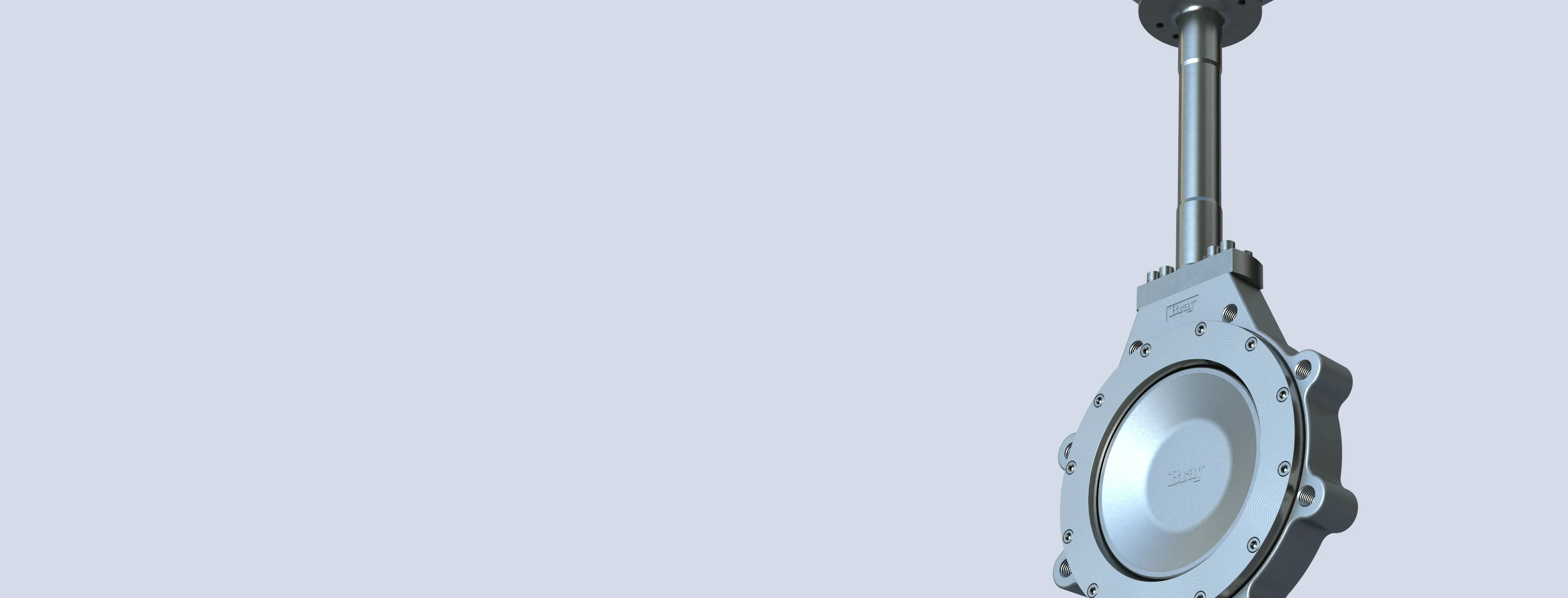

Vanne papillon haute performance

cryogénique McCannalok

Vanne papillon de haute qualité pour la manipulation de fluides cryogéniques exigeants

En savoir plus Demander un devis
2025-McCannalok-Cryo-01 2025-McCannalok-Cryo-02

Siège Polar® avancé et compatibilité des matériaux certifiée pour les fluides cryogéniques industriels

Vanne cryogénique fiable pour les applications d'oxygène liquide et de gaz naturel

Placer la barre plus haut

La vanne papillon cryogénique haute performance Bray/McCannalok offre une technologie et des performances d'étanchéité cryogénique de pointe tout en étant produite selon les normes de qualité les plus élevées. Cette vanne est conçue pour le traitement des fluides les plus difficiles dans les environnements industriels actuels : oxygène liquide, gaz naturel liquide et autres liquides cryogéniques.

Tests cryogéniques

Bray possède des installations de tests cryogéniques de classe mondiale aux États-Unis, en Chine et en Inde, destinées à la validation de la recherche et du développement et aux tests spécifiques des clients. Dirigé par des spécialistes en vannes cryogéniques qualifiés et expérimentés, notre centre technique Raymond à Houston utilise :

  • Banc d'essai cryogénique pour tester en toute sécurité les vannes de grande taille.
  • Réservoir d'azote liquide de 6 000 litres.
  • Spectromètres de masse.



Nettoyage de précision

Bray possède trois installations de nettoyage de précision dans le monde entier pour répondre aux besoins des clients en matière de nettoyage de l'oxygène.

En savoir plus

Caractéristiques

Plage de tailles
NPS 3 à 24/DN 80 à 600
Matériaux du corps
Acier inoxydable 316
Plage de températures
--196°C à +121°C (320°F à +250°F)
Matériaux d'axe
XM-19
Pression de fonctionnement maximum autorisée
Classes ASME 150, 300
EN 1092 PN 10, 16, 25, 40
Matériaux du siège
Siège Polar®
Classification de l'étanchéité
Étanchéité parfaite (à températures ambiantes)
BS 6364 (à températures cryogéniques)
ISO 28921 (à températures cryogéniques)
Matériaux du disque
Acier inoxydable 316
Type de corps
Entre-brides, à oreilles
Perçage de bride
ASME B16.5, EN 1092
Certifications
ABS, ATEX, Bureau Veritas, CCS, DNV, PED, PE(S)R
Face-à-face
ASME B16.10, API 609, EN 558, ISO 5752
applications
Aérospatiale, séparation de l'air, traitement des boissons, éthylène, traitement des aliments, gaz liquéfié, azote liquide, oxygène liquide, liquéfaction du GNL, terminaux de réception du GNL, manipulation du GPL, pétrole, réfrigération, production d'acier

Téléchargements

Fiche technique de vente
Série McCannalok Vanne Papillon Cryogénique Haute Performance

Télécharger Français

Plus de détails

Caractéristiques et avantages

  • Le siège Polar® avancé offre une résistance, une flexibilité et des performances inégalées à des températures cryogéniques.
  • Les meilleures performances du secteur en matière de fuite, avec une capacité de cycle élevée, à des températures cryogéniques.
  • Compatibilité du matériau avec l'oxygène liquide et gazeux, certifiée par un laboratoire de tests tiers.
  • Axe monobloc à haute résistance, résistant aux chocs à basse température.
  • Disque profilé pour un débit optimal.
Cryogénique-McCannalok-Découpage-min

  • A. Axe

    Axe monobloc ultra-résistant normalisé afin d'être interchangeable avec les actionneurs Bray.

  • B. Axe anti-éjection

    La conception de la retenue de l'axe ne repose pas sur les composants d'actionnement pour empêcher l'éclatement de l'axe. Conçu pour assurer un précautions d'utilisationdans des conditions cryogéniques.

  • C. Axe d'arbre réglable

    L'accès facile permet de procéder à des ajustements simples sur le terrain par quart de tour sans avoir à retirer l'actionneur.

  • D. Système de joint d'axe

    Les bagues d'étanchéité en PTFE, comprimées par le presse-garnitures, assurent une étanchéité positive autour de l'axe. Compatibilité certifiée avec le service d'oxygène liquide et gazeux (testé par une tierce partie).

  • E. Roulements d'axe

    Les roulements supérieurs et inférieurs soutiennent solidement l'axe, offrent une excellente résistance à la corrosion et minimisent la déformation due aux forces de chargement mécaniques.

  • F. Chapeau boulonné

    La connexion évite les contraintes internes pendant le refroidissement de la vanne. Le col allongé protège la garniture de l'axe des températures extrêmes et permet l'accès pour les réglages de la garniture de l'axe et le montage de l'actionneur.

  • G. Support de siège complet

    Utilise des vis à tête situées à l'extérieur de la zone du joint d'étanchéité de bride, améliorant ainsi l'étanchéité du joint de bride et permettant un remplacement simple du siège.

  • H. SIège Polar

    La gaine et le sommier maintiennent des performances d'étanchéité constantes pendant les cycles thermiques du processus et prolongent la durée de vie de la vanne en réduisant l'usure du siège. Assure l'étanchéité à  des températures très basses pouvant atteindre -196 °C (-320 °F).

  • I. Butée fin de course interne

    Réduit les risques d'endommagement du siège et prolonge sa durée de vie.

  • J. Disque

    Le disque est conçu pour maximiser le flux et minimiser la résistance, pour des valeurs Cv / Kv optimales.
