Robinet à tournant sphérique et brides Séries F15/F30  https://www.bray.com/images/default-source/products/flow-tek/f15-f30/f15-2in_01thumbnail.png?sfvrsn=d7572069_4

Robinet à tournant sphérique à brides

Séries F15/F30

Plage de tailles
NPS ½ à 12 / DN 12 à 300
Plage de températures
-46 °C à 343 °C (-50 °F à 650 °F)
Pression de fonctionnement maximum autorisée
F15 : ASME Classe 150
F30 : ASME Classe 300
PN10, 16, 25, 40

Spécifications

Robinet à tournant sphérique à brides - Séries F15/F30

Plage de tailles
NPS ½ à 12 / DN 12 à 300
Matériaux du corps
Acier inoxydable (CF8M), acier au carbone (WCB), alliages spéciaux
Plage de températures
-46 °C à 343 °C (-50 °F à 650 °F)
Matériaux d'axe
ASTM A479 Type 316
Pression de fonctionnement maximum autorisée
F15 : ASME Classe 150
F30 : ASME Classe 300
PN10, 16, 25, 40
Matériaux du siège
Standard : TFM 1600
En option : Tek-Fil®*, PEEK, RPTFE, UHMWPE, métal
Classification de l'étanchéité
Étanchéité parfaite
Matériaux du tournant sphérique
ASTM A351 Gr CF8M
Type de corps
Deux pièces
Norme de conception
ASME B16.34, API 608
Connexions finales
Classes ASME 150, 300
EN 1092 PN10, 16, 25, 40
Normes d'essai
API 598
Certifications
API 607, ATEX, CRN, NACE MR0175, NSF 61/372, PED, PE(S)R, SIL, TR CU
Orifices
Orifice intégral
Accessoires
Sièges coquillés, unité de retenue de fluide, tournant carré, tournant à encoche, robinet sphérique en face-à-face
Face-à-face
ASME B16,10
Applications
Process, dépôts, ravitaillement, pétrole et gaz, approvisionnement municipal en eau

Caractéristiques et avantages

Les robinets à tournant sphérique et à brides de série F15/F30 sont utilisés par pratiquement tous les secteurs du monde entier. Les robinets à tournant sphérique et à brides de série F15/F30 sont disponibles avec diverses pièces internes et configurations en option, dont des sièges élastomères, des sièges métalliques et des vannes de régulation avec tournant à encoche. Les robinets à tournant sphérique et à brides robustes de série F15/F30 offrent une conception flexible, offrant ainsi une valeur exceptionnelle et un fonctionnement fiable dans de nombreuses conditions de service.

Les robinets à tournant sphérique et à brides de série F15/F30 sont conçus pour assurer une étanchéité absolue en fermeture et un faible couple de fonctionnement. Les modèles de ½ po. à 2 po. disposent de la technologie d'axe intelligent Flow-Tek et de garnitures intégrales auto-réglables. Les vannes de 2 ½ po. à 12 po. sont équipées d'un presse-étoupe indépendant qui peut être facilement ajusté sans avoir à retirer le matériel ou la commande de montage. Le presse-étoupe est profilé pour répartir la charge sur l'ensemble des garnitures de façon uniforme. La garniture est auto-réglable grâce à ses rondelles Belleville et compense automatiquement les variations de température et l'usure, assurant ainsi un fonctionnement sans entretien et une plus longue durée de vie. Les vannes de plus grande taille disposent d'une sphère arbrée afin de réduire le couple de fonctionnement.

Toutes les matières de siège élastomère assurent une étanchéité bidirectionnelle parfaite et sont dotées de fentes de dégagement sur la face externe du siège pour réduire la pression après le siège en amont en cas de problème comme du gaz piégé dans le corps de la vanne, et d'une précharge positive pour assurer l'étanchéité à basse pression/sous vide.

Vannes anti-feu API 607 et vannes standard :

Les vannes de série F15/F30 sont disponibles en version non anti-feu, avec des joints d'axe standard, ou en version anti-feu API 607 avec des joints d'axe en graphite.

Montage sécurisé

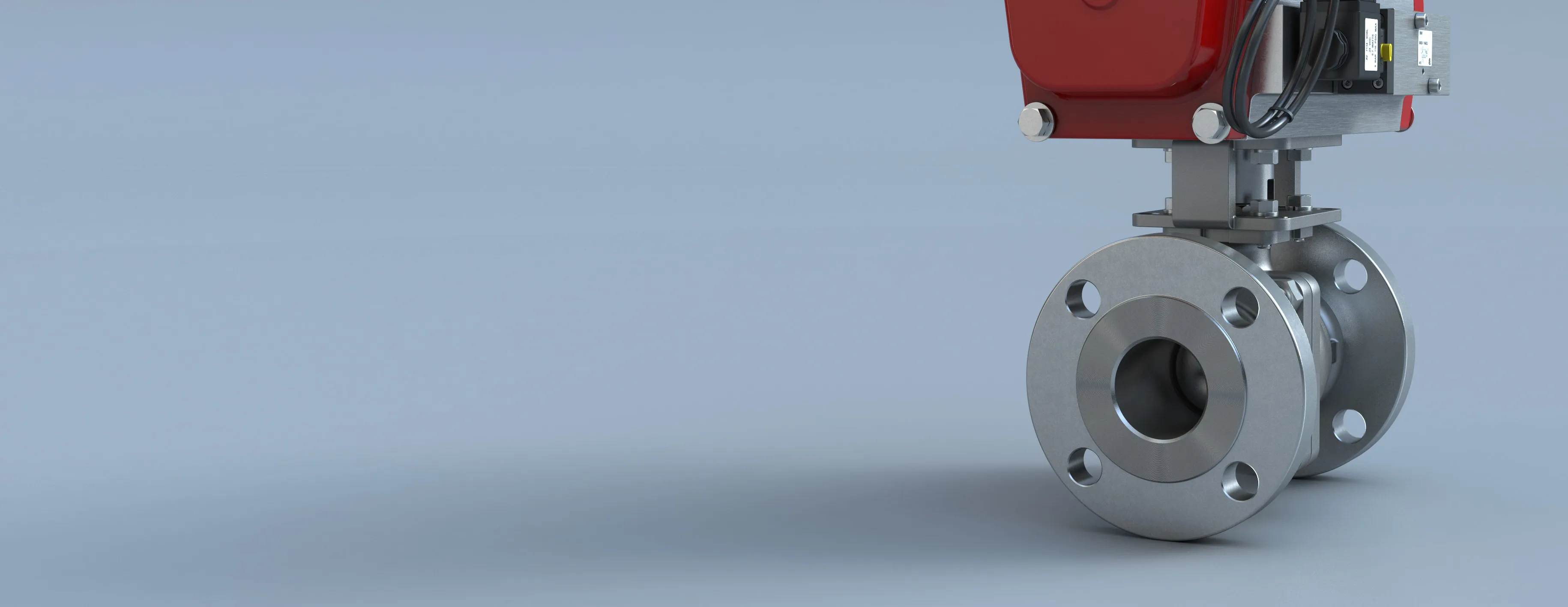

Les vannes Séries RF15/RF30 offrent toute la facilité de l'automatisation, grâce à une platine de montage d'actionneur moulée conforme à la norme ISO 5211, pour des vannes allant jusqu'à 2 po.
