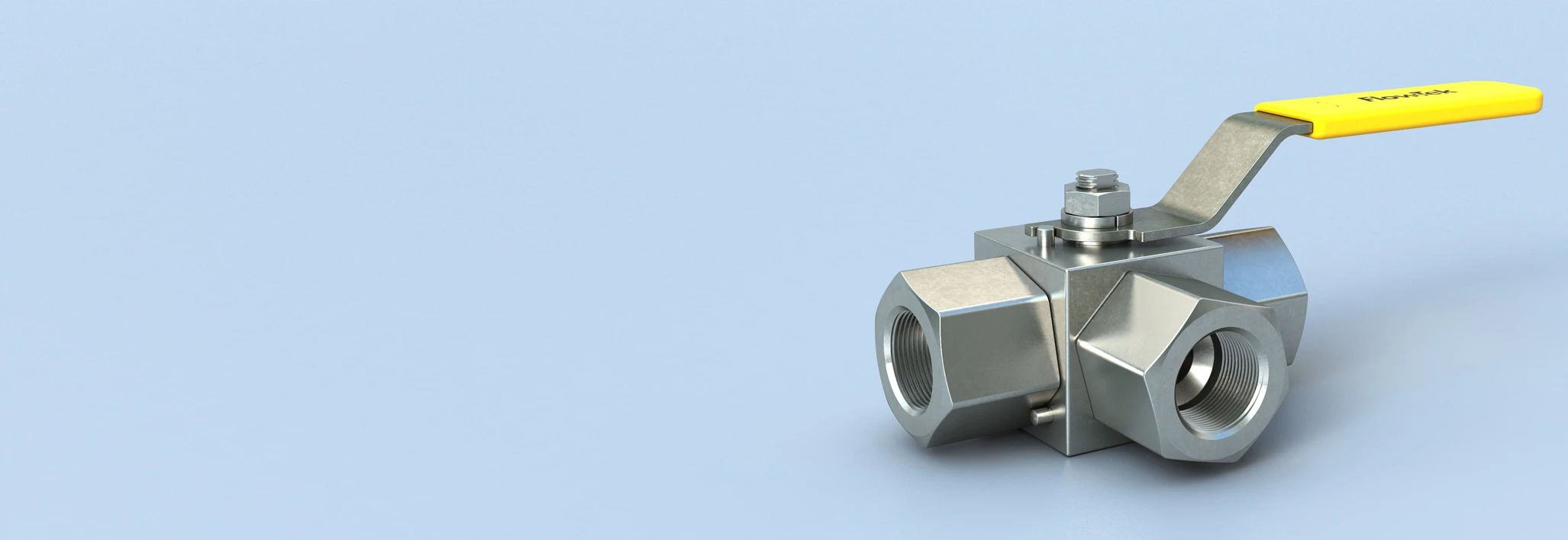

Robinet à tournant sphérique multivoies modèle 3HP https://www.bray.com/images/default-source/products/flow-tek/3hp/multiport_3hp_homehero-3.jpg?sfvrsn=e9d7d83d_4

Robinet à tournant sphérique multivoies

Modèle 3HP

Plage de tailles
8 mm - 25 mm (¼  po - 1 po)
Plage de températures
-40 °C à 138 °C (-40 °F à 280 °F)
Pressions nominales
413 bar (6 000 psi)

Spécifications

Robinet à tournant sphérique multivoies - Modèle 3HP

Plage de tailles
8 mm - 25 mm (¼ po - 1 po)
Matériaux du corps
Acier inoxydable
Plage de températures
-40 °C à 138 °C (-40 °F à 280 °F)
Matériaux d'axe
Interchangeable avec d'autres modèles Multivoies
Pressions nominales
413 bar (6 000 psi)
Matériaux du siège
PVDF
Classification de l'étanchéité
Étanchéité parfaite
Matériaux du tournant sphérique
Interchangeable avec d'autres modèles Multivoies
Type de corps
3 voies
Norme de conception
B16,34
Connexions finales
Standard : NPT
En option : raccords à compression
Norme d’essai
API 598
Orifices
Orifice en L
Face-à-face
Norme fabricant
Applications
Haute pression

Caractéristiques et avantages

Le modèle 3HP de robinet à tournant sphérique 3 voies de la Série Instrumentation de Flow-Tek offre une fiabilité éprouvée pour les applications à haute pression et d'instrumentation. Les vannes sont dotées d'un corps en trois parties conçu pour apporter flexibilité d'installation et facilité d'entretien. Le modèle 3HP est conçu de série avec des corps en acier inoxydable 316 fabriqués selon les spécifications NACE. D'autres matériaux de corps sont disponibles, par exemple acier inoxydable Duplex, Hastelloy®, Monel et titane. Tous les corps sont marqués d'un code de condition thermique pour une traçabilité complète des matériaux.

Un système à boule flottante offre une étanchéité absolue en fermeture avec une manœuvre quart de tour fluide pour les faibles couples de fonctionnement. D'autres avantages de la série Instrumentation incluent le choix du levier ou des poignées indicatrices, une goupille de butée de fin de course et des sièges et joints remplaçables. Des kits de verrouillage qui fixent la vanne dans une position souhaitée sont également disponibles.

Les dispositifs de sécurité incluent un axe anti-éjection chargé en interne et des connexions finales fixées pour éviter un dévirage ou un démontage accidentel.

Montage d'actionneur

Des vannes avec un montage conforme aux spécifications ISO 5211 avec des actionneurs de la gamme modulable Bray sont également disponibles.
