Caractéristiques

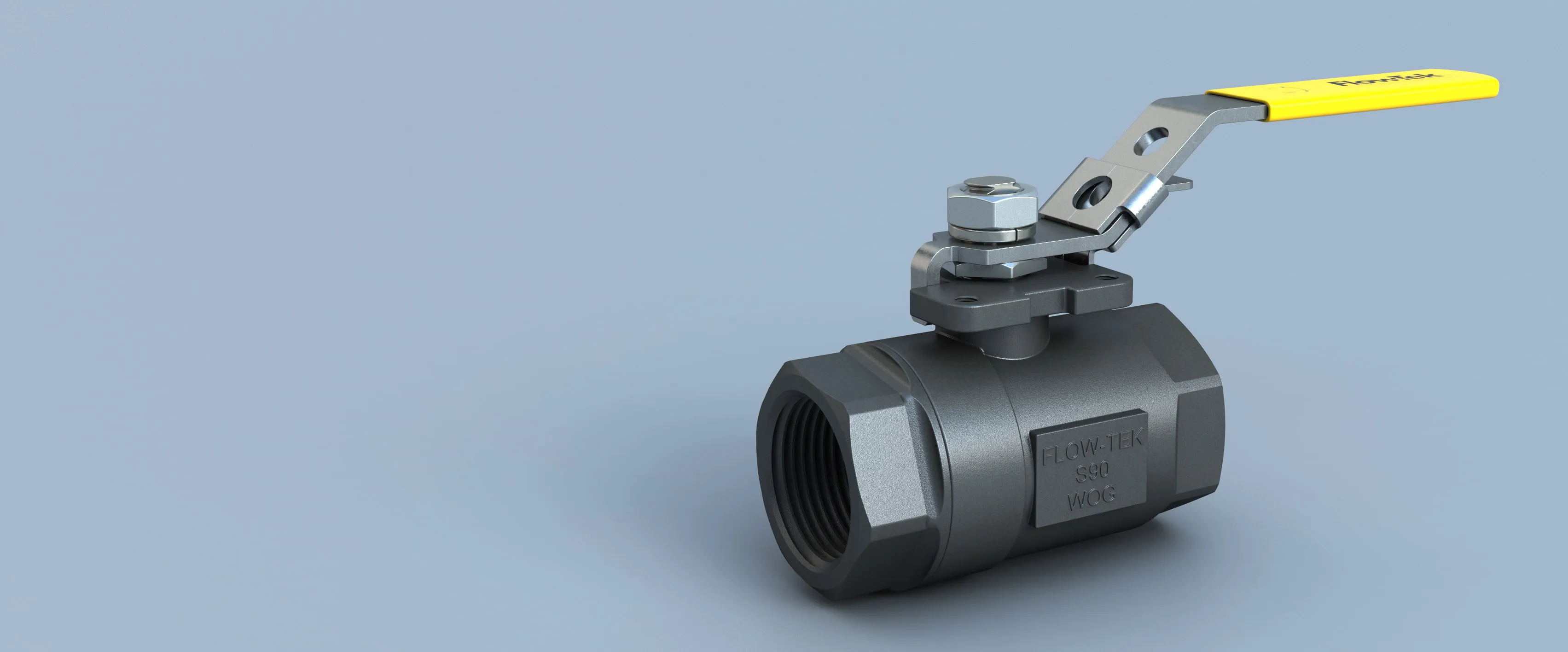

Robinet à tournant sphérique fileté - Séries S70/S90

Plage de tailles
8 - 80 mm (¼ -3 po)
Matériaux du corps
S70 : acier inoxydable 316 | S90 : acier au carbone WCB​​​​​​​
Plage de températures
S70 : -46°C à 232°C (-50°F à 450°F), S90 : -29°C à 232°C (-20°F à 450°F)
Matériaux d'axe
ASTM A479 Type 316
Pression de fonctionnement maximum autorisée
¼ - 1 po 2000psi WOG, 1¼ - 2 po 1500 psi WOG, 2¼ - 3 po 1000 psi WOG
Matériaux du siège
RPTFE
Classification de l'étanchéité
Étanchéité parfaite
Matériaux du tournant sphérique
ASTM A351 Gr CF8M
Type de corps
Deux pièces
Norme de conception
MSS SP-110
Connexions finales
Fileté - NPT
Norme d’essai
MSS-SP 72
Orifices
Orifice standard
Face-à-face
Norme fabricant
applications
Applications générales, air, eau, pétrole et gaz

Caractéristiques et avantages

Les robinets à boisseau sphérique filetés de la série 70/90 offrent une solution économique avec une étanchéité zéro fuite dans des conditions de fonctionnement à haute pression et haute température jusqu'à 137,9 bar (2000 psi) et 232° C (450° F), et un fonctionnement sous vide jusqu'à 29 pouces Hg. (jauge), ce qui en fait un excellent choix pour une large gamme d'applications industrielles dans les industries de transformation. Les fermetures filetées de la série 70/90 sont fabriqués avec des tolérances strictes, ce qui garantit l'étanchéité.

Les vannes à tournant sphérique filetées en deux parties de la série 70/90 sont dotées d'un orifice standard, d'un tournant sphérique chromé dur et de sièges en RTFE pour un faible couple de fonctionnement et une durée de vie prolongée. L'entrée inférieure, les axes résistant à l'éclatement sont en acier inoxydable ASTM A479. Type 316 d'acier inoxydable. Les vannes de la série 70/90 sont en outre équipées d'un presse-étoupe réglable pour une étanchéité sûre, de poignées de verrouillage de sécurité en acier inoxydable et de corps moulés marqués avec le numéro de chauffe de la fonderie pour une traçabilité complète.

Les corps de la série 70 en deux parties coulés en acier au carbone sont normalisés et enduits de phosphate noir pour une meilleure résistance à la corrosion. Les corps en acier inoxydable coulés en deux parties de la série 90 sont coulés à la demande et recuits en solution pour une qualité supérieure et une résistance accrue.  Les vannes de la série S70/série S90 sont conçues pour être conformes à la norme MSS-SP 72 et testées pour être conformes à la norme MSS-SP 72.

Grâce à la garantie de premier ordre de Bray, à sa réputation de fiabilité et à son service après-vente, les vannes à tournant sphérique filetées à deux parties de la série 70/90 de Bray offrent une valeur exceptionnelle pour une ample gamme d'applications commerciales et industrielles de contrôle de l'écoulement.
