Plusieurs facteurs principaux permettent de déterminer si les modèles de vanne papillon conviennent à certaines applications.
Quels sont les différents types de vannes papillon ?
1. Vannes papillon à excentration
L'excentration décrit la position de l'arbre et du disque par rapport à l'axe du siège et du corps. Le nombre d'excentrations affecte directement l'étanchéité, le couple, l'usure et les conditions de fonctionnement.
Vannes papillons concentriques (sans excentration)
✅ Type le plus basique et le plus courant
Description de la conception
- L'arbre (axe) est centré sur l'axe de la conduite.
- Le disque est concentrique avec le siège et le corps.
- Le disque reste en contact continu avec le siège durant la rotation.
Principe d'étanchéité
- Siège positionné
- L'étanchéité est obtenue en comprimant le disque contre un siège élastomère
Caractéristiques principales
- Interférence continue entre disque et siège
- Frottement plus élevé durant l'ouverture et la fermeture
- Usure du siège au fil du temps en raison du frottement
Applications classiques
- Eau et eaux usées
- CVC
- Protection anti-feu
- Services utilitaires généraux
Raisons de les choisir
- Coût réduit
- Conception simple et compacte
- Excellence pour les applications à basse pression et température ambiante.
Vannes papillon à double excentration (haute performance)
✅ Niveau supérieur en matière de performance et de durabilité
Description de la conception
- Première excentration : l'arbre est décalé derrière l'axe du disque
- Deuxième excentration : l'arbre est désaxé par rapport à l'axe de la conduite
- Cela crée un effet de came qui écarte le disque du siège dès le début de l'ouverture
Principe d'étanchéité
- Siège positionné avec frottement réduit
- Le disque n'est en contact avec le siège que durant les derniers 5 à 7 % de la fermeture
Caractéristiques principales
- Couple de fonctionnement réduit par rapport aux modèles concentriques
- Usure réduite du siège
- Durée de vie prolongée
- Possibilité d'incorporer des sièges élastomères ou métalliques
Applications classiques
- Vapeur
- Hydrocarbures
- produits chimiques
- Services publics pétrole et gaz
- Production d'énergie
Raisons de les choisir
- Résistante aux pressions et températures plus élevées
- Durée de vie prolongée
- Fermeture étanche bidirectionnelle
Vannes papillon à triple excentration
✅ Type de vanne papillon le plus performant
Description de la conception
- Inclut les mêmes première et deuxième excentrations que les modèles à double excentration
- Troisième excentration : une géométrie d'étanchéité conique incliné usinée dans l'axe du disque et du siège
- Le disque et le siège s'unissent sans frottement durant le fonctionnement.
Principe d'étanchéité
- Siège par couple
- Étanchéité absolue par calage de pièces métalliques, sans compression du siège
Caractéristiques principales
- Aucun frottement entre le siège et le joint durant la rotation
- Usure extrêmement faible
- Excellence pour les applications ignifuges et d'urgence
- Permet d'atteindre une étanchéité absolue à très haute température
Applications classiques
- Conditions difficiles pétrole et gaz
- GNL
- Raffinage
- Centrales électriques
- Haute pression, hautes températures et durée de vie
Raisons de les choisir
- Durée de vie la plus longue
- Applications ignifuges et émissions fugitives
- Véritable alternative aux vannes à guillotine, robinets à soupape et robinets à boisseau sphérique
2. Types de siège de vanne papillon
Le matériau du siège détermine la compatibilité chimique, les limites de pression/température, la classe de fuites et le coût du cycle de vie.

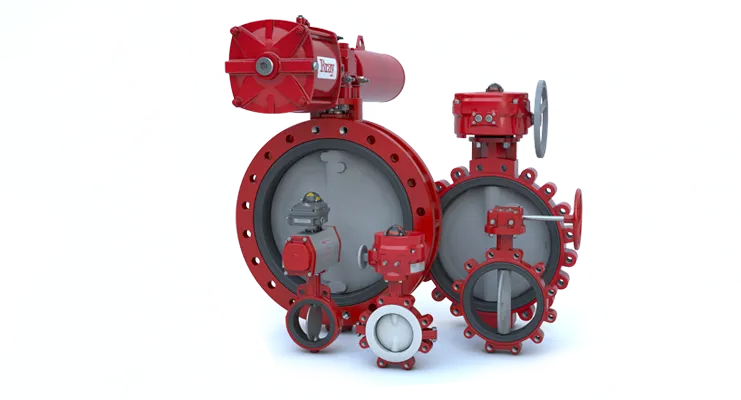

Vannes papillon à siège élastomère
✅ Solution la plus courante et la plus rentable
Matériaux du siège
- EPDM
- NBR
- Buna-N
- FKM (Viton®)
Caractéristiques d'étanchéité
- L'élastomère souple assure une étanchéité absolue en fermeture
- Excellente solution pour les cycles réduits et l'usage propre
Restrictions
- Température limitée par l'élastomère
- Ne convient pas aux médias abrasifs ou à haute température
Applications classiques
- Systèmes d'eau
- CVC
- Irrigation
- Protection anti-feu
Siège élastomère (avec revêtement PTFE / TFM / plastique)
✅ Solution axée sur la résistance chimique
Matériaux du siège et du revêtement
- PTFE
- TFM
- UHMWPE
Caractéristiques d'étanchéité
- Siège souple avec une compatibilité chimique pratiquement universelle
- Faible friction et faible couple
Restrictions
- Pression et température limitées
- Débit froid sous pression constante
Applications classiques
- Produits chimiques corrosifs
- Acide et chlore
- Produits pharmaceutiques et chimiques spécialisés
Vannes papillon à siège métallique
✅ Conditions difficiles et hautes températures
Matériaux du siège
- Acier inoxydable
- Alliages durcis
- Bagues d'étanchéité en métal stratifié
Caractéristiques d'étanchéité
- Sans élastomère
- Solution conçue pour les températures et pressions extrêmes
- Généralement utilisé pour les modèles à double et triple excentration
Restrictions
- Coût plus élevé
- Siège par couple (la taille de l'actionneur est critique)
Applications classiques
- Vapeur
- Traitement des hydrocarbures
- Chaudières
- Production d'énergie
- Installations ignifuges
Tableau comparatif simplifié
| Caractéristique | Concentrique | Double excentration | À triple excentration |
|---|---|---|---|
| Excentrations de l'arbre | 0 | 2 | 3 |
| Type d'étanchéité | Siège positionné | Siège positionné à interférence réduite | Siège par couple |
| Options de siège | Élastomère | Élastomère / métallique | Métallique |
| Usure du siège | Plus élevée | Modérée | Minime |
| Résistance à la température | Basse | Moyenne-haute | Très haute |
| Fuite typique | Étanchéité absolue | Étanchéité absolue | Étanchéité absolue (métal) |
Le défi
Défaillance prématurée dans les systèmes de CVC et de services publics
Dans les applications standard à basse pression (jusqu'à 250 PSI), de nombreuses vannes papillon sont affectées par une infiltration de fluide qui corrode le corps ou l'axe de la vanne. Par ailleurs, le contact constant entre le disque et le siège durant les 90 degrés du cycle entraîne souvent un frottement excessif qui use le siège élastomère souple de manière prématurée.
La solution de Bray : encapsulation totale du fluide avec la série 30/31
Les séries 30 (à oreilles de centrage) et 31 (à oreilles) de Bray remédient à ces failles grâce à une conception robuste à axe traversant et un siège unique « à rainure et à languette ». Cette architecture crée un joint primaire et un joint secondaire qui isolent totalement le corps et l'axe de la vanne du fluide véhiculé. En assurant une étanchéité absolue en fermeture bidirectionnelle et une large gamme d'élastomères compatibles avec divers fluides, les séries 30/31 garantissent qu'il n'y aura aucune fuite externe et réduisent considérablement les coûts d'entretien pour les applications d'eau municipale, d'eaux usées et de CVC.
Solutions haute performance : précision pour les cycles industriels
Dégradation du siège par frottement à haute pression
Dans les usines chimiques et les centrales électriques, les procédés industriels répondent souvent à la classe ANSI (600 1 PSI). À de telles pressions, le frottement continu des vannes standard avec le siège entraîne une dégradation rapide du joint et un couple de fonctionnement trop élevé, nécessitant ainsi des intervalles d'entretien courts et coûteux.

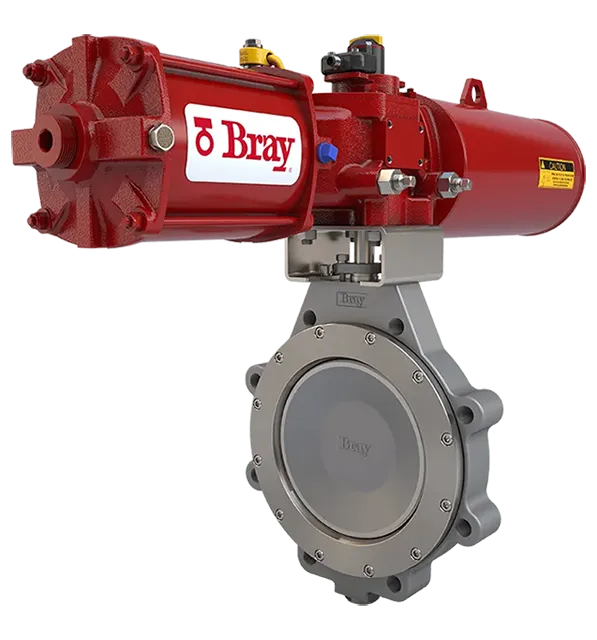

La solution de Bray : performance McCannalok® à double excentration
La vanne papillon haute performance Bray McCannalok élimine l'usure à pression élevée grâce à la conception brevetée de l'axe et du disque à double excentration. En décalant l'axe, le modèle McCannalok crée un « effet de came » qui écarte immédiatement le disque du siège dès l'ouverture. Cette conception limite le contact aux quelques derniers degrés de fermeture, réduisant ainsi considérablement le couple et prolongeant la durée du vie du siège pour atteindre plus de 100 000 cycles. Avec son étanchéité bidirectionnelle assistée par pression, la vanne McCannalok est la référence du secteur en matière de performance fiable et durable pour les applications de vapeur et de produits chimiques corrosifs.
Solutions pour conditions difficiles : la sécurité dans les environnements extrêmes
Déformation du joint à pressions et températures extrêmes
Les systèmes critiques, comme les plateformes pétrolières en mer et les raffineries de pétrole, sont exposés à des températures pouvant aller de -320 °F à 1 500 °F. Dans ces conditions extrêmes, les joints « positionnés » traditionnels peuvent fondre, se déformer ou tout simplement arrêter de fonctionner, entraînant ainsi une explosion du système et des dangers de sécurité.
La solution de Bray : technologie de siège par couple à triple excentration Tri Lok®
Dans les environnements où la défaillance n'est pas une option, la vanne Bray Tri Lok à triple excentration offre un système de fermeture métal contre métal sans frottement. Sa géométrie de pointe en ellipse conique permet à la bague d'étanchéité de contacter le siège sans aucune interférence jusqu'au moment précis de la fermeture. Contrairement aux vannes standard, le modèle Tri Lok est doté d'un « siège par couple » qui exploite la forme mécanique pour atteindre une étanchéité parfaite. Conçu pour l'isolement critique, le modèle Tri Lok est doté d'un raccord disque-axe cannelé qui n'est pas affecté par la dilatation thermique, assurant ainsi une sécurité bidirectionnelle pour les applications de raffinage et cryogénique les plus rigoureuses.
Choisir le matériau du siège : toute une science
Le choix du bon composé pour le siège est une étape incontournable. Un problème de compatibilité à cette étape peut entraîner un gonflement prématuré, une dégradation chimique ou une défaillance totale de la vanne.
EPDM : résistance élevée aux composés polaires, comme l'eau, la vapeur, l'eau de Javel et les solutions alcalines. Toutefois, l'EPDM réagit très mal aux hydrocarbures et le matériau sera défaillant s'il est utilisé avec des huiles à base de pétrole.
BUNA-N (nitrile) : excellent élastomère pour une utilisation générale qui résiste très bien aux liquides à base de pétrole, aux huiles, aux carburants et aux graisses. Le matériau est très vulnérable à la chaleur extrême et offre peu de résistance à l'ozone.
PTFE (téflon) : renommé pour sa résistance presque universelle aux produits chimiques et ses propriétés à faible frottement, ce qui en fait un matériau idéal pour les procédés impliquant des produits chimiques corrosifs et les applications sanitaires
FAQ
-
Quelle est la différence entre les vannes papillon à double et à triple excentration ?
Une vanne à double excentration utilise une conception d'axe à double excentration qui crée un effet de came pour réduire le frottement avec le siège, mais qui emploie tout de même la compression de positionnement pour assurer l'étanchéité. Une vanne à triple excentration ajoute une géométrie de siège conique inclinée afin d'éliminer totalement le frottement et de créer un siège métal-métal par couple capable de résister aux pressions et températures extrêmes (jusqu'à 1 500 °F).
-
Quand faut-il utiliser une vanne papillon à siège élastomère ?
Les vannes papillons à siège élastomère sont les solutions les plus rentables et optimales pour les applications à basse pression (moins de 250 PSI) et à température ambiante avec des fluides propres et non corrosifs. Les cas d'utilisations courants comprennent la distribution municipale d'eau, les services industriels standard et les systèmes de CVC.
-
Pourquoi les sièges en EPDM ne conviennent-ils pas aux applications à base de pétrole ?
Bien que l'EPDM soit un matériau exceptionnellement résistant à la chaleur, à l'eau, aux acides et aux composés polaires, il n'est pas chimiquement compatible avec les hydrocarbures. En exposant un siège en EPDM à des huiles à base de pétrole, du diesel ou des solvants, le matériau se dégradera rapidement et ne sera plus efficace. Le BUNA-N (nitrile) est le matériau de siège optimal pour les applications avec du pétrole.
-
Quelles sont les applications courantes des vannes papillon ?
Les vannes papillon peuvent offrir un excellent isolement ou un dispositif de commande de base pour les secteurs de l'eau et des eaux usées, du CVC, du traitement chimique, du pétrole et du gaz, de l'énergie, de l'exploitation minière, des centres de données et des semi-conducteurs, pour n'en citer que quelques-uns.
-
Les vannes papillon sont-elles bidirectionnelles ?
Oui, la plupart des vannes papillon sont bidirectionnelles. Certains modèles peuvent indiquer un sens d'écoulement préférentiel, mais en général, ces vannes peuvent isoler le débit dans les deux sens.
-
Comment choisir la taille de ma vanne papillon ?
En règle générale, à des fins d'isolement, la vanne doit correspondre au diamètre de la conduite sur laquelle elle est installée, souvent indiquée en pouces, millimètres, NPS et DN. Pour choisir un produit, prenez en compte le coefficient de débit (Cv) du produit afin d'assurer que le débit de la conduite est suffisant et qu'il n'entravera pas le débit de votre processus. Pour déterminer la taille d'une vanne de régulation, utilisez un logiciel de dimensionnementafin de vous assurer que le produit offre la plage la mieux adaptée aux besoins de votre application.
