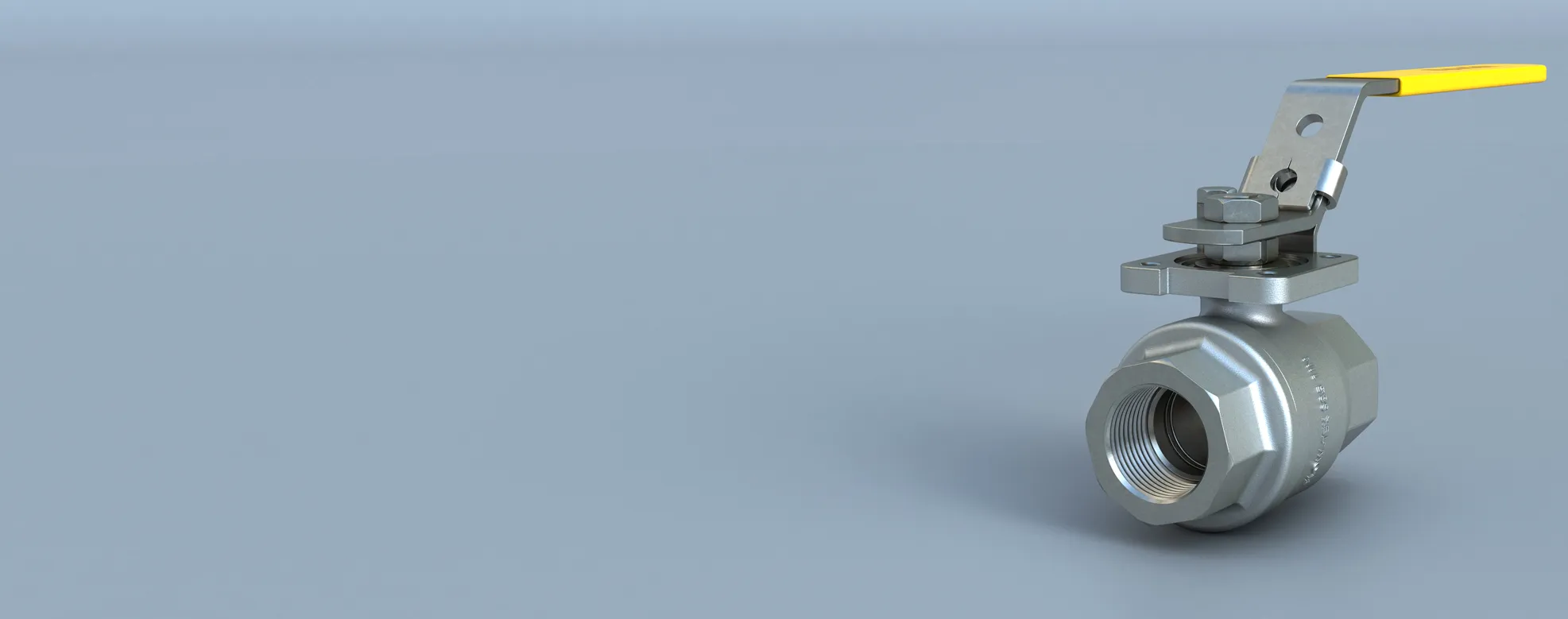

Robinet à tournant sphérique fileté Série S85 de Flow-Tek https://www.bray.com/images/default-source/products/flow-tek/s85/s85_hero-5.jpg?sfvrsn=ce0514a2_4

Robinet à tournant sphérique fileté

Série S85

Plage de tailles
15 - 80 mm (½ - 3 po)
Plage de températures
-46 °C à 232 °C (-50 °F à 450 °F)
Pression nominale
69 bar WOG (1000 psi)

Spécifications

Robinet à tournant sphérique fileté - Série S85

Plage de tailles
15 - 80 mm(½ - 3 po)
Matériaux du corps
Acier inoxydable
Plage de températures
-46 °C à 232 °C (-50 °F à 450 °F)
Matériaux d'axe
ASTM A479 Type 316
Pression nominale
69 bar WOG (1000 psi)
Matériaux du siège
RPTFE
Classification de l'étanchéité
Étanchéité parfaite
Matériaux du tournant sphérique
ASTM A351 Gr CF8M
Type de corps
Deux pièces
Norme de conception
ASME B16,34
Connexions finales
Fileté - NPT
Norme d’essai
MSS-SP 72, MSS-SP 110
Certifications
NACE MR0715
Orifices
Orifice intégral
Face-à-face
Norme fabricant
Applications
Applications générales, air, eau, pétrole et gaz

Caractéristiques et avantages

Les robinets à tournant sphérique filetés Flow-Tek Série S85 sont conçus pour faciliter l'automatisation avec la gamme modulable d'actionneurs et d'accessoires Bray. Les corps de vanne deux pièces standard en acier inoxydable sont moulés et mis en solution pour garantir la plus haute qualité et une solidité accrue. Tous les moulages de corps sont marqués avec un numéro de coulée de fonderie pour une traçabilité totale.

Ces vannes permettent un fonctionnement quart de tour et un couple de fonctionnement faible. La série S85 comprend des joints d'axe auto-réglables à pression constante qui ajustent automatiquement les garnitures pour compenser les variations dus à l'usure et à la température. Ses autres caractéristiques comprennent des sièges et joints entièrement remplaçables, des dispositifs anti-statique, des axes anti-éjection, et des poignées de verrouillage de sécurité en acier inoxydable.

Montage sécurisé : la série S85 comprend la platine de montage d'actionneur intégralement moulée de Flow-Tek. La fonction montage sécurisé est entièrement conforme à la norme ISO 5211, ce qui assure l'alignement positif et l'interchangeabilité​​​​​​​ de l'actionneur.

Tests

  • Toutes les vannes de la série S85 sont conformes à :
    • MSS-SP 72
    • NACE MR0715
  • Toutes nos vannes sont testées en conformité avec la norme MSS-SP 72
  • Service sous vide jusqu'à 29 pouces de mercure
