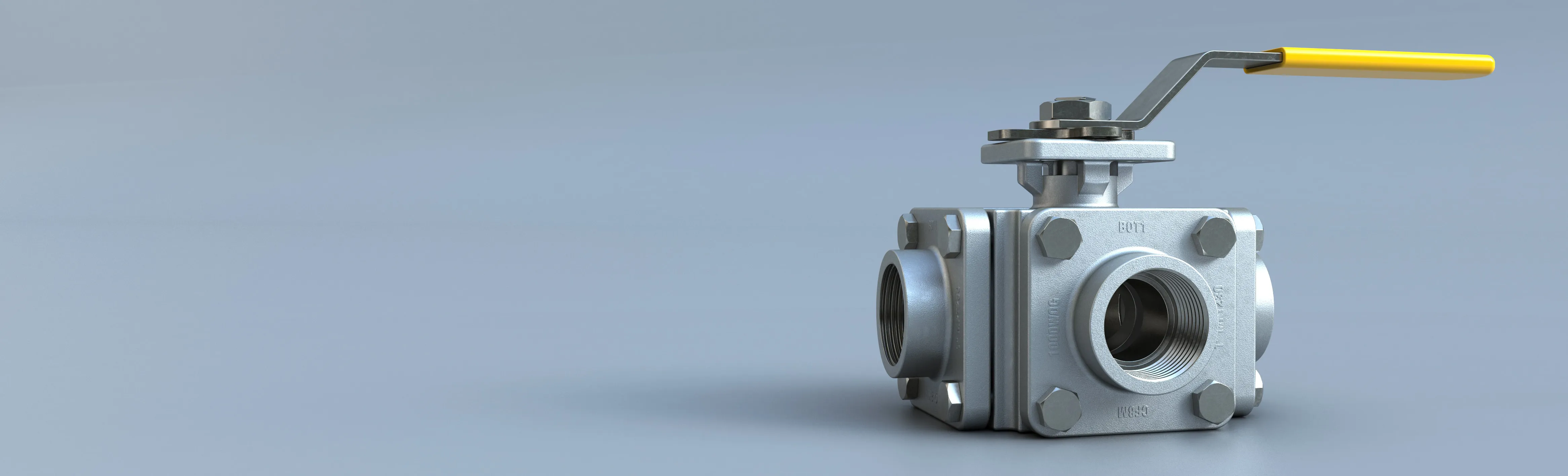

Robinet à tournant sphérique multivoies

Série MPT/MPC

Vannes à 3 et 4 voies haute performance testées selon les normes ASME

Demander un devis
Robinet à tournant sphérique multivoies Série MPT/MPC Robinet à tournant sphérique multivoies Série MPT/MPC

Disponible en acier inoxydable et en acier au carbone

Sièges coquillés en option pour des opérations exemptes de contamination

Les robinets à boisseau sphérique multivoies de la série MPT/MPC permettent un contrôle du débit à 3 ou 4 voies. Économiques, les robinets à tournant sphérique de la série multivoies offrent un contrôle multidirectionnel ainsi que la possibilité de fermer une seule vanne. La duplication des vannes et la nécessité d'une vanne d'arrêt supplémentaire sont éliminées.

Tests

  • Tests en conformité avec la norme ASME B16,34
  • Service sous vide jusqu'à 29 pouces de mercure
  • Les axes de vanne intègrent un dispositif anti-éjection pour une sécurité maximale, et sont conformes aux spécifications ASME B16,34
  • Les vannes sont conformes aux exigences CE



Applications standard

  • Mélange ou association de fluides véhiculés
  • Déviation de débit vers différents emplacements
  • Contournement des filtres, des compteurs, des échangeurs de chaleur, etc.
  • Écoulement direct vers/depuis des réservoirs de stockage
  • Fermeture de l'écoulement depuis différents endroits

Caractéristiques

Plage de tailles
8 - 300 mm (¼ - 12 po)
Matériaux du corps
Acier inoxydable, acier au carbone, alliages
Plage de températures
-31 °C à 232 °C (-20 °F à 450 °F)
Matériaux d'axe
Interchangeable avec d'autres modèles Multivoies
Pression de fonctionnement maximum autorisée
ASME Classe 150,
PN 10 à PN 40 (300)
69 bar (1000 psi CWP)
Matériaux du siège
Standard : TFM 1600
En option : Tek-Fil®*, UHMWPE, RPTFE, PTFE
Classification de l'étanchéité
Étanchéité parfaite
Matériaux du tournant sphérique
Interchangeable avec d'autres modèles Multivoies
Type de corps
3 et 4 voies
Norme de conception
ASME B16,34
Connexions finales
Filetage, tri-clamp, emboîtement soudé, soudure bout à bout, extrémités à brides conforme ASME B16,50
Norme d’essai
ASME B16,34
Orifices
Orifice intégral
Face-à-face
Norme du fabricant
applications
Déviation de l'écoulement vers différents emplacements, contournement des filtres, des compteurs, des échangeurs de chaleur

Téléchargements

Manuel d'installation, de fonctionnement et d'entretien
Robinets à tournant sphérique multivoies MPT

Brochure produit
Robinets à tournant sphérique multivoies MPV

Plus de détails

Caractéristiques et avantages

JOINTS D'AXE : les vannes de la série multivoies de 1/4 po à 4 po sont toutes dotées d'un assemblage de garnitures d'axe à pression constante, afin de garantir une étanchéité optimale de l'axe. Doté de rondelles Belleville, le joint d'axe s'ajuste automatiquement pour compenser les variations de température et l'usure normale. Les vannes 6 po - 12 po utilisent un presse-étoupe indépendant qui peut être facilement réglé lorsque la vanne est en service. Les vannes 1/4 po - 2 po offrent également une étanchéité primaire et secondaire de l'axe. Le joint primaire est créé par l'assemblage d'une rondelle de butée et d'un joint torique. L'axe d'arbre réglable crée un joint secondaire entre l'axe et le corps au niveau du tourillon de l'axe supérieur.

CONCEPTION À QUATRE SIÈGES : les vannes de la série multivoies sont fournies avec un quatrième siège de série. Ce siège agit comme un joint d'étanchéité autonome pour empêcher les fuites dans la zone de la cavité et maintient l'alignement de la boule. Le siège supplémentaire permet une commande et une fermeture bidirectionnelles combinées dans une seule vanne, avec une position OFF sur les boules à orifices en T et en L. La conception du siège de Flow-Tek garantit une étanchéité absolue bidirectionnelle, avec un faible couple de fonctionnement.

CHOIX DU SIÈGE : une large gamme de matériaux de siège est disponible pour répondre à la plupart des applications. Le siège standard est en TFM; RPTFE, PTFE, UHMWPE et Tek-Fil® (TFM chargé de carbone/graphite) en option. Les sièges en Tek-Fil® offrent un couple réduit dans les applications de service à haute température, à cycle élevé et à vapeur.

INTERCHANGEABILITÉ : convenant à différents modèles de vannes de même taille, de nombreuses pièces, dont les tournants sphériques, les axes, les sièges et les joints d'axe et de corps sont interchangeables.

SIÈGES COQUILLÉS : des sièges coquillés en option sont disponibles pour les modèles de vanne multivoies 230/240 et 150/300. Les sièges coquillés réduisent la possibilité de contamination des fluides due à l'emprisonnement des fluides véhiculés dans le vide entre le tournant sphérique et la paroi du corps de la vanne.

MONTAGE SÉCURISÉ : la bride supérieure entièrement moulée assure un montage d'actionneur sécurisé. L'équipement de l'actionneur peut être retiré facilement et en toute sécurité pendant que la vanne subit une pression de ligne totale. La bride de montage est conçue selon les normes ISO 5211, avec une possibilité d'encastrement direct. En repositionnant le boulon de l'axe de butée fin de course sur la bride de montage, tous les types de débit sont disponibles à partir de la vanne standard.

BOISSEAU SPHÉRIQUE/AXE : La connexion entre le boisseau sphérique et l'axe est conçue pour assurer une connexion optimale. Les axes des vannes de 1/4 po à 2 po sont goupillés, les axes et les boisseaux sphériques de 21/2 po à 12 po sont monoblocs et montés sur tourillon. Tous les axes sont dotés d'une protection anti-éjection. Les tournants sphériques sont usinés avec précision et un fini miroir pour une étanchéité absolue en fermeture et un couple de fonctionnement réduit. Les tournants sphériques Flow-Tek disposent de rebords usinés pour réduire l'usure du siège et offrir un cycle de vie élevé.
