Robinet à tournant sphérique 3 pièces

Série Triad

Plage de tailles
NPS ¼ à 4 / DN 8 à 100
Plage de températures
-46 °C à 287 °C (-50 °F à 550 °F)
Pression de fonctionnement maximum autorisée
151 bar (2200 psi CWP)

Caractéristiques

Robinet à tournant sphérique 3 pièces - Série Triad

Plage de tailles
NPS ¼ à 4 / DN 8 à 100
Matériaux du corps
Acier inoxydable, acier au carbone, alliages spéciaux
Plage de températures
-46 °C à 287 °C (-50 °F à 550 °F)
Matériaux d'axe
Acier inoxydable 316
Pression de fonctionnement maximum autorisée
151 bar (2200 psi CWP)
Matériaux du siège
Standard : TFM 1600, option : Tek-Fil®, PEEK, UHMWPE, RPTFE, métal, sièges coquillés
Classification de l'étanchéité
Étanchéité parfaite
Matériaux du tournant sphérique
Acier inoxydable CF8M
Type de corps
Trois pièces
Norme de conception
ASME B16,34 Classe 600
Connexions finales
Filetage ASME B1.20.1 NPT, emboîtement soudé ASME B16.11, emboîtement soudé allongé, soudure bout à bout ASME B16.25, soudure bout à bout allongée, à brides Classe 600, ASME B16.10, ASME B16,50
Norme d’essai
API 598, MSS SP72
Certifications
API 607 4e édition, ATEX, CRN, NACE MR0175, PED, PE(S)R, TR CU, SIL
Orifices
Orifice intégral NPS ¼ à 4 / DN 8 à 100
Orifice standard NPS ¾ à 2½" / DN 20 à 65
Face-à-face
ASME B16.10, norme fabricant
applications
Process, vapeur, anti-feu, gaz industriels

Caractéristiques et avantages

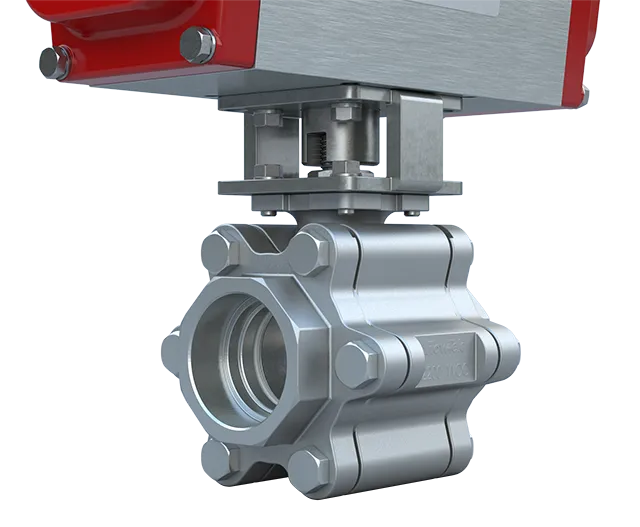

La série Triad est le robinet à tournant sphérique à trois pièces le plus polyvalent de Bray. Les robinets à tournant sphérique de la série Triad sont des robinets à tournant sphérique ASME B16,34 Classe 600 authentiques (2200 WOG) conçus en trois pièces robustes afin de fournir des performances exceptionnelles et fonctionner de manière fiable dans diverses conditions de service.

Les robinets à tournant sphérique à 3 pièces de la série Triad présentent une construction à trois pièces avec des joints de corps principal redondants et sont disponibles en modèles à passage standard et intégral. Ces robinets à tournant sphérique à haute pression robustes sont parfaits pour les procédés industriels et les applications à haute température et à cycle élevé. Triad comprend des garnitures pour vannes de régulation à boisseau sphérique en V, à siège en métal et à siège élastomère ainsi qu'une variété de configurations et d'accessoires en option, y compris des garnitures résistantes au feu et anti-statiques, certifiées API 607 4e édition.

Des matériaux de siège élastomère comprennent le RPTFE, le PEEK, le TFM, le PTFE vierge, l'UHMWPE, le Tek Fil (Graphite de carbone/TFM) et le PTFE rempli d'acier inoxydable. Tous les matériaux du siège élastomère garantissent une précharge positive et une étanchéité absolue en fermeture bidirectionnelle pour garantir une capacité d'étanchéité sous vide/à basse pression. Les pièces internes de vannes Triad avec siège en métal sont dotées d'un revêtement de siège en chrome cobalt Stellite® qui assure une protection supérieure contre la corrosion, un fonctionnement à des températures élevées et une dureté supérieure qui protège contre l'usure.

Les tailles à passage intégral NPS 1/4 à 2 | DN8 à 50 et les tailles à passage standard NPS 3/4 à 2-1/2 | DN20 à 65 comprennent des garnitures d'axe à charge utile à auto-ajustement avec des rondelles Belleville pour résister aux changements de l'environnement et à l'usure, garantissant ainsi une utilisation sans entretien. Les vannes Triad de 3 po et 4 po incluent des garnitures à charge utile externes avec des rondelles Belleville profilées pour répartir de manière uniforme la charge sur toute la garniture.

Couverts par une garantie unique de l'industrie et une réputation de fiabilité, les robinets à tournant sphérique la série Bray Triad offrent des performances exceptionnelles dans une large variété d'applications industrielles de régulation de débit.
  • Assemblages d'axes intelligents

    Flow-Tek fabrique des axes à haut rendement et de haute qualité avec une conception en double D pour faciliter la connexion à la sphère et l'installation. Tous les axes de Flow-Tek sont à entrée interne et anti-éjection pour une sécurité maximale. Les vannes de la série Triad 2 1/2 po intègrent des axes robustes, au diamètre large avec des joints primaires et secondaires auto-réglables à pression constante. Doté de rondelles Belleville, le joint d'axe s'ajuste automatiquement pour compenser les variations de température et l'usure normale. L'assemblage est sécurisé par une rondelle de blocage de type concave, afin d'éviter le desserrage des écrous d'axe dans les automatisations à cadence élevée.

  • Joints d'axe

    La rondelle de butée 50 % acier inoxydable, 50 % PTFE et la protection de la rondelle de butée PEEK s'associent pour former le joint primaire. Un axe d'arbre réglable et une protection de garnitures PEEK supplémentaire créent un joint secondaire multiple entre l'axe et le corps. La garniture de l'axe est composée de graphite offrant une protection contre le feu et une durée de vie très élevée.  Ce mécanisme à double joint d'axe est une exclusivité de Flow-Tek.

  • Protection antistatique

    Les vannes de Série Triad à protection antistatique sont dotées de dispositifs de mise à la terre antistatiques de série. Ces dispositifs assurent la continuité électrique entre la boule, l'axe et le corps de la vanne, éliminant ainsi la production éventuelle d'étincelles dans la vanne qui auraient été causées par des charges électriques statiques.

  • Axe pour vannes 3 po et 4 po

    L'axe est guidé par le corps de la vanne et le presse-étoupe, pour un fonctionnement parfait, même en cas de couple élevé. Le presse-étoupe est réglable et tous les axes sont polis afin de réduire le couple. Des rondelles Belleville en option peuvent être ajoutées pour une pression constante auto-réglable.

  • Doubles joint de corps

    Les vannes de la série Triad de Flow-Tek utilisent un système à doubles joints de corps pour fournir une protection supplémentaire contre les fuites externes. Le joint primaire intérieur est en matériau TFM. Le joint secondaire est en graphite. L'utilisation du TFM pour le joint intérieur minimise la possibilité de contamination de couleur avec le fluide du process. Les deux joints du corps sont solidement maintenus dans des rainures usinées sur le corps. Ces rainures réduisent le mouvement des joints et la circulation du froid. Ainsi, une compression constante est maintenue même dans des conditions extrêmes.

  • Montage sécurisé

    La bride supérieure entièrement moulée est une caractéristique standard unique de la série Triad qui garantit un montage d'actionneur positif. Cette platine de montage de l'actionneur élimine tout mouvement indésirable de l'actionneur durant les applications à cycle élevé ou à service continu. L'équipement de l'actionneur peut être retiré facilement et en toute sécurité pendant que la vanne subit une pression de ligne totale. La platine de montage d'actionneur est conforme aux normes de boulonnage ISO 5211. En outre, la platine de montage permet de faciliter le montage sur le terrain de l'unité de retenue de fluide de Flow-Tek. Cette unité, associée aux doubles joints de corps, en fait la vanne idéale pour les conditions difficiles sans émissions, les températures élevées et semi-cryogéniques et les applications à cadence élevée.

  • Choix du siège

    Une large gamme de matériaux de siège est disponible pour satisfaire à la majorité des applications. Le siège standard est en TFM 1600 – offrant la résistance chimique exceptionnelle du PTFE, une porosité et une perméabilité plus faibles, une plage de températures améliorée et des couples de vanne réduits. Les options comprennent : RPTFE, acier inoxydable/PTFE (50/50), UHMWPE, PTFE vierge, PEEK, Tek-Fil® (TFM chargé de carbone/graphite), sièges entièrement métalliques et sièges coquillés. Les sièges en PEEK offrent une capacité de pression/température élevée. Les sièges en Tek-Fil offrent un couple réduit dans les applications de service à haute température, à cycle élevé et à vapeur.
