Clapet antiretour

Bray/Rite®

La conception dimensionnée Bray/Rite® minimise l'usure et prolonge la durée de vie utile.

Bray/Rite Bray/Rite

Idéal pour les vannes de contrôle et les systèmes à basse pression

Durée de vie prolongée grâce aux clapets antiretour à forme optimisée

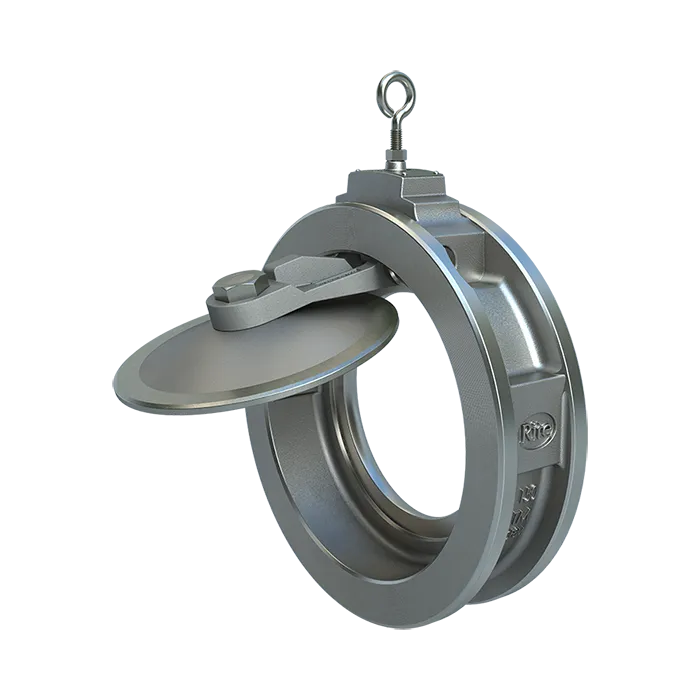

Les clapets antiretour à battant avec assemblage d'oreilles de centrage Bray/Rite®  sont activés par l'écoulement et de dimensions Rite. Les ports d'entrée et le disque Bray/Rite® ont une forme optimisée pour une ouverture complète à des débits bas (3 pi/s en moyenne). Par conséquent, le Bray/Brite® fonctionne exceptionnellement bien aux débits généralement adoptés dans les canalisations contenant des clapets antiretour et les conduits avec des écoulements de fluides variés. Comparez le Bray/Rite® avec les clapets antiretour à battant de grande taille -- En partie dû à leurs disques surdimensionnés plus lourds, ces clapets ne s'ouvrent entièrement qu'à un débit moyen de 11 pi/s. Lorsqu'ils sont activés à un débit plus bas, ces clapets perdent la contrôlabilité réelle et ne s'ouvrent pas complètement. Un disque partiellement ouvert crée une obstruction produisant une chute de pression plus importante et un flottement du disque du clapet, perturbant l'écoulement et augmentant le risque de coup de bélier. Bray/Rite® est de dimensions Rite, ce qui permet d'éliminer ces problèmes. Il a été conçu pour accélérer l'écoulement de fluide à travers la vanne et atteindre une ouverture totale presque entièrement dégagée à faible pression. Le dimensionnement Rite, associé à un mouvement limité des pièces internes durant le fonctionnement, réduit l'usure, prolongeant la durée de vie d'un clapet Bray/Rite®.

Caractéristiques

Plage de tailles
25 mm à 1500 mm (1 po à 60 po)
Matériaux du corps
ASTM A 126 CLB, ASTM A 395, ASTM A 216 WCB, ASTM A 351 CF8M, Titane
Plage de températures
Cryogénique à haute température (selon le modèle sélectionné)
Matériaux de l'écarteur
PTFE, AI316
Pression de fonctionnement maximum autorisée
API 594 (150, 300, 600, 900, 1500, 2500)
ASME (125, 150, 300)
PN (10, 16, 25, 40)
Matériaux du siège
BUNA-N, EPDM, A240 – 304 (inséré ou intégral), PFTE, Viton
Classification de l'étanchéité
Étanchéité parfaite
Matériaux du disque
AI316 de série (ou grade supérieur)
Type de corps
Sans bride, à brides, RTJ
Norme de conception
API 594, ASME B16,34
Certifications
API 6FD, CE, CRN, FM, NSF-61, PED, ULC
Norme d’essai
API 598, ASME B16,34
Face-à-face
ANSI, API 594
Modèles
201, 203, 205, 210, 211, 212, 260, 312
Accessoires
H-100, SA-01, SA-1, SA-2, SA-10, SA-16, SA-40, SA-50
applications
Protection de pompe, réduction de coup de bélier

Téléchargements

Fiche technique de vente
Clapet antiretour à battant simple type oreilles de centrage - Anneau de siège Hard Seat Rite®, série 210

Fiche technique de vente
Clapet antiretour à brides et à battant unique - Siège souple intégré Rite®, série 211

Fiche technique de vente
Clapet antiretour à brides et à battant unique - Siège à bague souple Rite®, série 211

Fiche technique de vente
Clapet antiretour à battant simple type oreilles de centrage - Hard Seat Rite® intégral, série 210

Fiche technique de vente
Clapet antiretour à battant simple type oreilles de centrage - Anneau de siège Soft Seat Rite®, série 210

Fiche technique de vente
Clapet antiretour à battant simple type oreilles de centrage - Anneau de siège Soft Seat Rite®, série 205

Fiche technique de vente
Clapet antiretour à battant simple type oreilles de centrage - Hard Seat Rite® intégral, série 205

Fiche technique de vente
Clapet antiretour à battant simple type oreilles de centrage - Siège souple intégral Rite®, série 212-312

Fiche technique de vente
Clapet antiretour à battant simple type oreilles de centrage - Anneau de siège Hard Seat Rite®, série 205

Fiche technique de vente
Clapet antiretour à brides et battant simple - Hard Seat Rite® intégral, série 211

Fiche technique de vente
Clapet antiretour à brides et battant unique - Siège souple intégré - Rite®, série PVC

Fiche technique de vente
Clapet antiretour à brides et battant simple - Anneau de siège Hard Seat Rite®, série 211

Fiche technique de vente
Clapet antiretour à battant simple type oreilles de centrage - Soft Seat Rite® intégral, série 205

Fiche technique de vente
Clapet antiretour à battant simple type oreilles de centrage - Soft Seat Rite® intégral, série 210

Fiche technique de vente
Levier et ressort externes - Application spéciale de la Série SA1

Fiche technique de vente
Vanne de pied avec panier Série SA6

Fiche technique de vente
Ressort et poids de compression externe - Série SA40A

Fiche technique de vente
Levier de rétrobalayage et ressort externe - Série SA3

Fiche technique de vente
Indicateur de position externe - Application spéciale, série SA4

Fiche technique de vente
Levier de rétrobalayage externe - Application spéciale, série SA4A

Manuel d'installation, de fonctionnement et d'entretien
Clapets antiretour à double porte de type oreilles de centrage Bray/Rite®

Manuel d'installation, de fonctionnement et d'entretien
Clapets antiretour à battant et porte unique de type oreilles de centrage Bray/Rite®

Programme de dimensionnement des clapets antiretour
Outil de dimensionnement du clapet antiretour CheckSize
