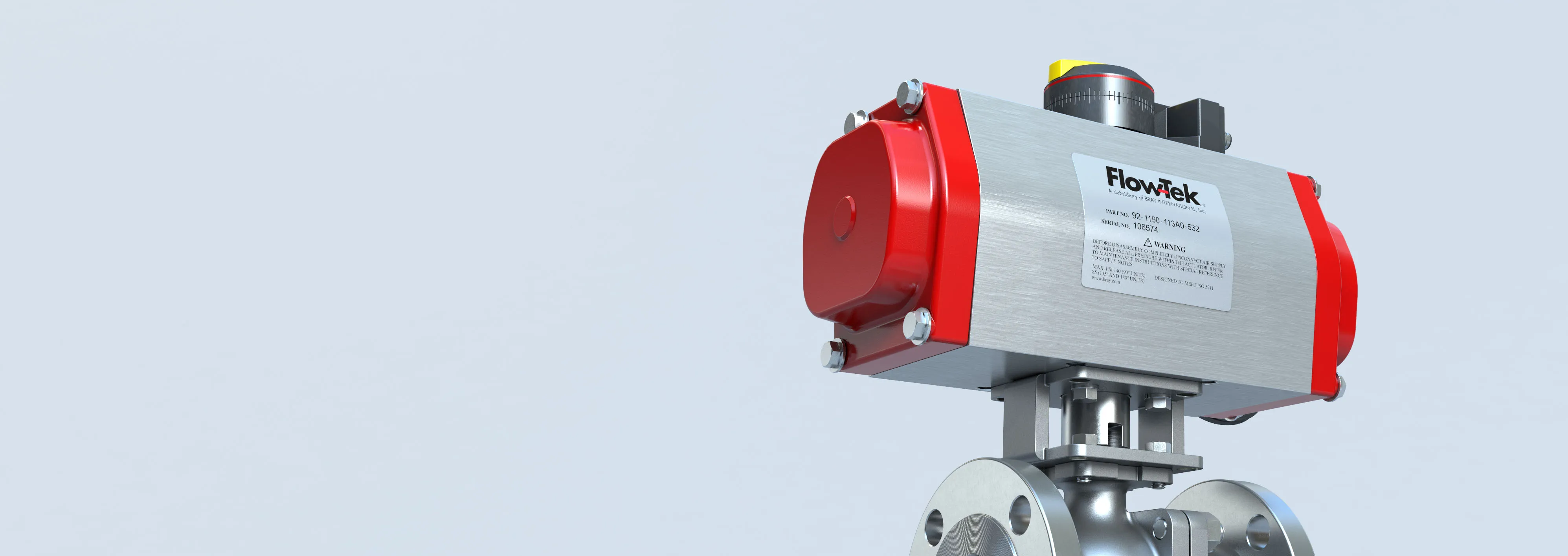

Actuador neumático Flow-tek 92-93 https://www.bray.com/images/default-source/products/controls/ft-s92-93/s92-93_f15-withas-i_homehero_library_.jpg?sfvrsn=7f7fc28a_4

Actuador neumático de cremallera y piñón

Flow-Tek Serie 92/93

Torque de salida
Hasta 44.130 in-lb (4.986 Nm)
Rango de temperatura
Estándar: -4 °F a 200 °F (-20 °C a 93 °C) Baja: -40 °F a 176 °F (-40 °C a 80 °C) Alta: 0 °F a 300 °F (-18 °C a 149 °C) Alta extrema: 0 °F a 350 °F (-18 °C a 176 °C) 4 horas a 482 °F (250 °C)
Presiones nominales
Presión máxima: 140 psig (10 bares)

Especificaciones

Actuador neumático de cremallera y piñón - Flow-Tek Serie 92/93

Torque de salida
Hasta 44.130 in-lb (4.986 Nm)
Opciones de control
Encendido-apagado, estrangulamiento, accionamiento doble, retorno con resorte
Rango de temperatura
Estándar: -4 °F a 200 °F (-20 °C a 93 °C) Baja: -40 °F a 176 °F (-40 °C a 80 °C) Alta: 0 °F a 300 °F (-18 °C a 149 °C) Alta extrema: 0 °F a 350 °F (-18 °C a 176 °C) 4 horas a 482 °F (250 °C)
Fuente de alimentación
Neumático
Presiones nominales
Presión máxima: 140 psig (10 bares)
Montaje
ISO 5211: 2001(E)
Producto abastecido
Aire comprimido seco, gas inerte
Certificaciones
ABS, ATEX, Bureau Veritas, PED, SIL 3
Opciones
Accionamiento simple o doble
Límites de recorrido extendidos
Compatibilidad de la válvula
Válvulas mariposa, válvulas esféricas

Características y beneficios

Bray se enorgullece de ofrecer los actuadores neumáticos de cremallera y piñón, con piñón opuesto, Flow-Tek Serie 92/93  diseñados para incorporar características innovadoras, de alto rendimiento en una línea modular de productos compacta, resistente y confiable. Estas unidades modulares, que ahorran espacio, cuentan con autocontención con puerto interno integral que reduce el costo de la tubería externa que se daña con facilidad. Las unidades son adecuadas para aplicaciones de encendido/apagado y estrangulamiento.

Baja fricción

Con bajo coeficiente de fricción, la Serie 92/93 ofrece servicio superior de ciclo alto, duradero. Todas las paredes del cilindro del pistón tienen un acabado muy fino y las gúias del pistón, los anillos del pistón y los rodamientos del vástago de salida están permanentemente lubricados y se fabrican con acetal 1.



Retorno con resorte

Los modelos de retorno con resorte Flow-Tek utilizan un sistema de cartuchos único. Los cartuchos del resorte ofrecen seguridad, sencillez y reducen espacio. El actuador se puede desarmar y armar con facilidad sin equipos engorrosos y sin peligro para el instalador. La conversión de accionamiento doble a retorno con resorte es simplemente cuestión de eliminar los tapones y agregar los exclusivos cartuchos de resorte. La longitud de la caja del modelo de retorno con resorte es la misma que la del modelo de accionamiento doble, excepto las unidades tamaño 48.



Montaje de actuador/accesorio

Todos los actuadores Serie 92/93 cumplen con las normas ISO 5211 de montaje de actuadores en válvulas. Un orificio cuadrado doble en el vástago de salida es estándar. Los actuadores cumplen con las normas NAMUR (VDI/VDE 3845) de montaje de accesorios.



Límites de recorrido integral

El ajuste de los tornillos que hacen contacto con un montaje de levas en el vástago de salida limita con precisión el recorrido del actuador a grados específicos de rotación. Los límites de recorrido permiten ajuste bidireccional del movimiento del actuador en las posiciones abierto y cerrado.

Acabado de acero inoxidable

La Serie 92/93 se ofrece con cuerpo, tapones y herrajes de acero inoxidable para mayor resistencia a la corrosión interna y externa. Estas unidades son ideales para aplicaciones en las industrias química, de pulpa y papel, de alimentos y bebidas, náutica, de minería y farmacéutica.

Nota: existen acabados opcionales para servicios con temperatura baja, alta y alta extrema.
