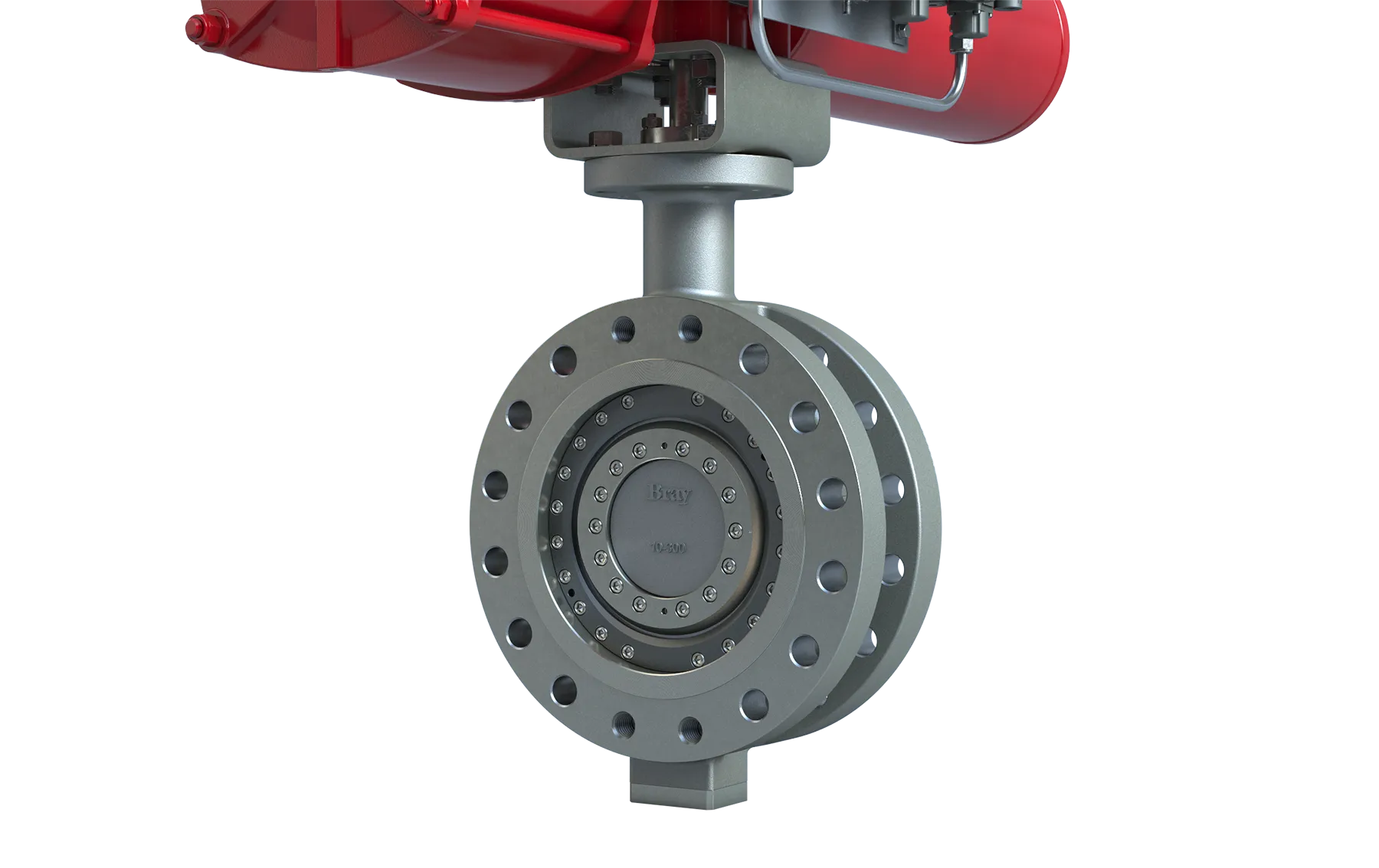

Válvula mariposa de triple excentricidad

Tri Lok

Rango de tamaño
3" - 48" (DN 80 - DN 1200)
Tamaños más grandes disponibles a pedido
Rango de temperatura
-320 °F a 842 °F
(-196 °C a 450 °C)
Temperaturas más altas disponibles a pedido
Presión operativa máxima permitida
ASME Clase 150, 300, 600, 900
PN10 - PN150

Especificaciones

Válvula mariposa de triple excentricidad - Tri Lok

Rango de tamaño
3" - 48" (DN 80 - DN 1200)
Tamaños más grandes disponibles a pedido
Materiales del cuerpo
Acero al carbono, acero inoxidable
Otros materiales cuando se solicita
Rango de temperatura
-320 °F a 842 °F
(-196 °C a 450 °C)
Temperaturas más altas disponibles a pedido
Materiales del vástago
17-4PH, acero inoxidable 410, & XM-19 (Nitronic 50)
Presión operativa máxima permitida
ASME Clase 150, 300, 600, 900
PN10 - PN150
Materiales del asiento
316 acero inoxidable endurecido
Clasificación de cierre
Cero fuga
Materiales del disco
Acero al carbono, acero inoxidable
Otros materiales cuando se solicita
Estilo de cuerpo
Orejada - Doble brida, corta - Doble brida, larga (compuerta) - Tope de soldadura
Estándar de diseño
API 609, ASME B16.34, ASME VIII, API 600
Perforación de la brida
ASME B16.5, ASME B16.47, EN 1092-1, ISO 7005
Estándar de prueba
ISO 5208, EN12266-1, API 6D, API 598, BS 6755
Certificaciones
API 607, ISO 10497, ISO 15848-1, API 641, TA Luft, CRN, ABS, EAC, PED, SIL, TSG, ATEX
Cara a cara
API 609, ASME B16.10, ISO 5752, EN 558
Emisiones fugitivas
ISO 15848-1, API 641, TA Luft
Aplicaciones
Almacenamiento de líquidos a granel, petróleo y gas, almacenamiento de gas natural licuado, sistemas de distribución de vapor, generación de energía eléctrica, vapor geotérmico, azúcar y etanol, licor de pulpa y papel, refinamiento, procesamiento químico, agua y aguas residuales, separación de aire, servicios criogénicos

Características y beneficios

Bray ofrece con orgullo la válvula mariposa de triple excentricidad Tri Lok, una excelente válvula de aislamiento, ideal para aplicaciones de vacío leve a alta presión e ideal para aplicaciones que requieren cero fuga. En comparación con las válvulas esclusa, de globo o esférica del mismo tamaño y presión, la Tri Lok ofrece ahorro de espacio y peso y minimiza los costos de mantenimiento e instalación.

El sellado de metal a metal, sin caucho, de Tri Lok garantiza fuga cero con torsión mínima y es a prueba de incendios. La resiliencia del anillo de sello garantiza sello periférico uniforme con el asiento, para lograr un cierre total independientemente de la dirección del flujo. Tri Lok ofrece un anillo de sello de metal sólido para aplicaciones de alta temperatura y servicio severo, para garantizar cierre bidireccional en todo el rango de temperatura/presión.

Tri Lok de Bray es la única válvula en su clase con una conexión de vástago/disco estriada. La conexión Tri Lok permite movimiento axial del disco independiente del vástago, para que el anillo del sello y el asiento se mantengan en posición y no se vean afectados por fluctuaciones de temperatura y efectos de la presión en la válvula. Este diseño evita los problemas de desalineación que generalmente causan los discos y vástagos conectados de manera rígida, para ofrecer la máxima resistencia. La conexión con tolerancia mínima entre el disco y el vástago minimiza la histéresis.



Geometría de triple excentricidad

La válvula de triple excentricidad cuenta con un vástago que se compensa en ambos ejes X (1) e Y (2) de la línea central de la válvula mariposa. Esto produce un movimiento similar al de leva durante la operación de la válvula. La tercera compensación (3) consta de un perfil cónico inclinado, fresado en la superficie de sellado de la válvula, lo que permite la conexión giratoria y la desconexión del asiento y anillo de sello sin interferencias. Esta triple excentricidad elimina el deslizamiento entre el asiento y anillo de sello durante el recorrido de la válvula, lo que reduce el desgaste del asiento y el sello, y extiende la vida útil.

Una vez que el asiento y anillo de sello estén completamente conectados, se aplica torque para crear un sellado de metal a metal bidireccional, cero fuga. Por ese motivo, las válvulas de triple excentricidad generalmente se definen como "válvula de torsión" (torque seated), y no "válvula de asiento" (position-seated) como en el caso de productos resilientes o de alto rendimiento.
Válvula mariposa de triple excentricidad Tri Lok - Corte

  • A. Sistema de asiento y sello reemplazable en campo

    El asiento y el sello totalmente reemplazables en campo prolongan la vida útil general, minimizan el tiempo de inactividad y reducen la necesidad de costosas reparaciones fuera del lugar o el reemplazo total.

  • B. Dureza del asiento mejorada

    Elimina el riesgo de roce del asiento/sello, y ofrece un rendimiento superior, durabilidad y resistencia a la abrasión en comparación con otros materiales.

  • C. Sellado de metal-metal

    El sistema de sellado de metal-metal sin rozamiento de Tri Lok es intrínsecamente seguro y probado contra incendios, al tiempo que cumple con los requisitos de cero fugas para muchas aplicaciones críticas.

  • D. Anillo de sello

    Ofrece un diseño flexible y una amplia gama de materiales para proporcionar un sellado con carga de torque sin fugas. (Anillo de sello sólido opcional disponible).

  • E. Conexión de disco a vástago estriada

    La conexión fuerte y confiable permite el movimiento axial del vástago independientemente del disco, para proteger la conexión disco/vástago de las fluctuaciones de temperatura y los efectos de la presión. Esta conexión evita los problemas típicos de desalineación de los discos y vástagos unidos rígidamente, minimiza la histéresis, elimina las conexiones externas y los accesorios relacionados, y permite un fácil montaje y desmontaje.

  • F. Empaquetadura del vástago ajustable

    El sistema de sello del vástago reemplazable en campo y totalmente ajustable está certificado según los estándares internacionales de emisiones fugitivas.

  • G. Vástago anti-expulsión robusto

    El vástago de una pieza cuenta con un anillo de prevención de expulsión ubicado fuera del límite de presión, así como mecanismos de prevención de expulsión de respaldo que cumplen con API 609 y los requisitos de seguridad.

  • H. Vástago indexado

    Proporciona una indicación visual positiva de la posición del disco/anillo de sello después de la instalación.

  • I. Bujes del vástago alargados

    Los bujes endurecidos brindan el máximo soporte del vástago.

  • J. Mayor grosor de la pared del cuerpo

    De acuerdo con API 600, proporciona una mayor tolerancia a la corrosión.

  • K. Apto para SIL 3

    La válvula Tri Lok es compatible con SIL 3, mientras que también se ofrece como uno de los muchos paquetes automatizados de Bray que cumplen con varios requisitos SIL.
