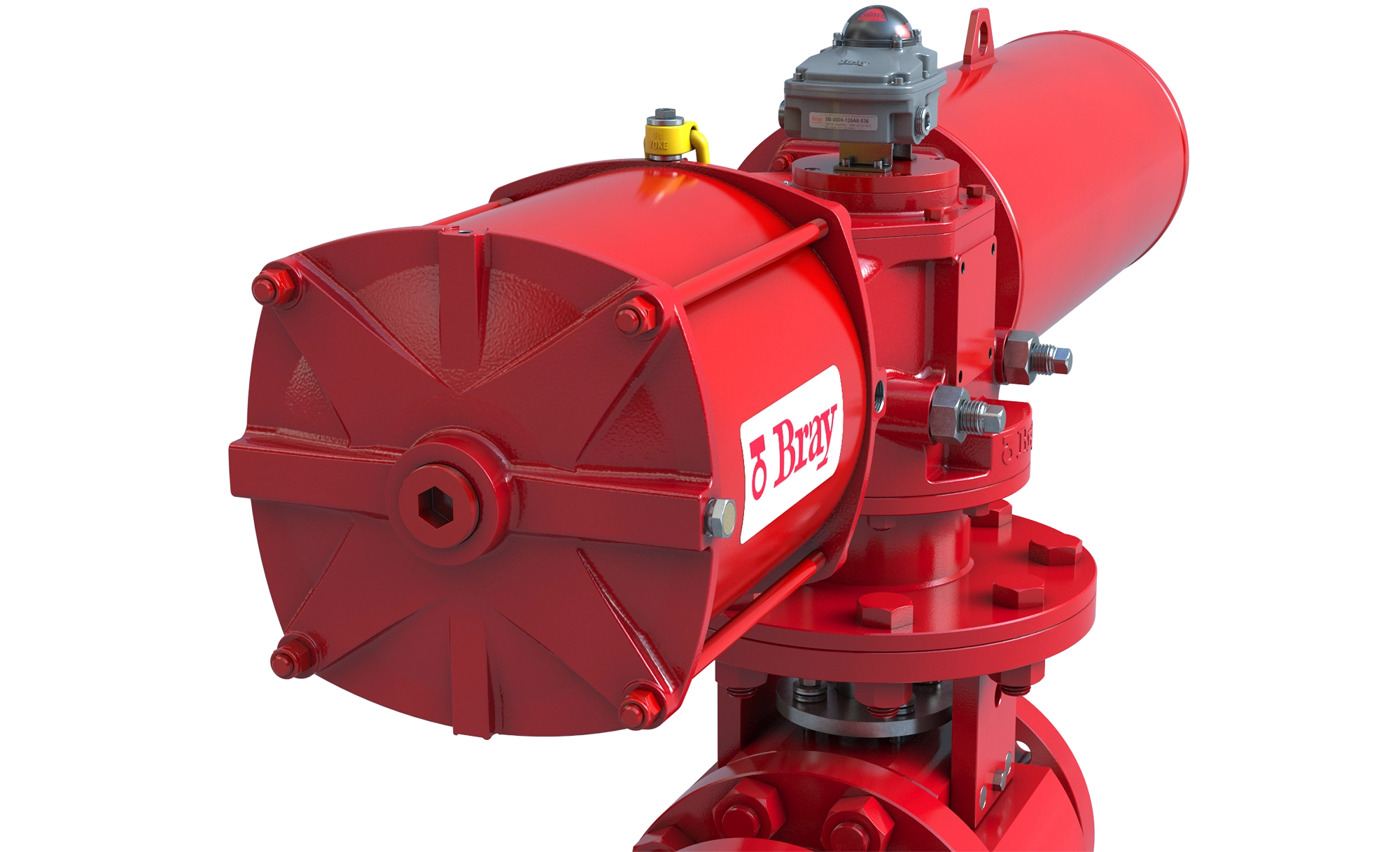

Actuador neumático de yugo escocés de la Serie 98 https://www.bray.com/images/default-source/products/controls/s98/s98-1_homehero_02.jpg?sfvrsn=255d0b99_4

Actuador neumático de yugo escocés

Serie 98

Torque de salida
2.744 a 885.100 in-lb (310 a 100.000 Nm)
Rango de temperatura
-50 °F a 300 °F (-46 °C a 149 °C)
Presiones nominales
40 - 150 psi (2.8 - 10,3 bares)

Especificaciones

Actuador neumático de yugo escocés: Serie 98

Torque de salida
2.744 a 885.100 in-lb (310 a 100.000 Nm)
Opciones de control
Encendido/apagado, accionamiento directo, retorno con resorte
Rango de temperatura
-50 °F a 300 °F (-46 °C a 149 °C)
Fuente de alimentación
Neumático
Presiones nominales
40 - 150 psi (2.8 - 10,3 bares)
Clasificación de la carcasa
IP66/IP67M por IEC 60529
Montaje
ISO 5211: 2001(E), MSS SP-101-1989
Producto abastecido
Aire comprimido seco, gas inerte
Certificaciones
ATEX, PED, SIL 3, ABS
Estándar de prueba
EN 15714-3:2009
Opciones
Yugo simétrico, yugo inclinado, detención extendida, interrupción hidráulica, pernos roscados, interrupción impulsada por engranajes con pernos roscados, amortiguador hidráulico, recorrido parcial/bloqueo
Aplicaciones
Cierre de emergencia
Compatibilidad de la válvula
Válvulas esféricas, válvulas mariposa

Características y beneficios

La excelencia en ingeniería y la fabricación de precisión de Bray han desarrollado el actuaodr neumático Serie 98, que es parte de nuestra línea de productos totalmente configurables, optimizada para montar directamente en válvulas Bray y ofrecer flexibilidad y eficiencia a menor costo. Los actuadores Serie 98 se diseñaron principalmente para operaciones neumáticas para una presión máxima de 150 psi (10,3 bares) y un rango de temperatura de -50 °F (-46 °C) a 300 °F (+149 °C).



Características

  • El diseño compacto ofrece relación torque a peso alta
  • El diseño modular ofrece una configuración simple en el sitio de trabajo
  • Alineación del módulo garantizada por anillos de centrado mecanizados con precisión
  • Salida del torque de 2.744 a 885.100 in-lb (310 a 100.000 Nm)
  • Torque final del resorte de 2.744 a 445.261 in-lb (310 a 50.306 Nm)
  • Recubrimiento de epoxi/poliuretano estándar de primer nivel



Condiciones operativas

  • Rango de presión: 40 - 150 psi (2,8 - 10,3 bares)
  • Producto: aire comprimido seco/gas inerte
  • Opciones de rango de temperatura:
    • Estándar: -20 °F a 200 °F (-29 °C a 93 °C)
    • Temperatura alta: hasta 300 °F (149 °C)
    • Temperatura baja: hasta -50 °F (-46 °C)
  • Base de torque: dimensiones de montaje según ISO 5211: 2001(E)
  • Accesorios: accesorios con eje montados conforme a NAMUR-VDE
  • Prueba de rendimiento: EN 15714-3:2009
  • Protección de entrada: IP66/IP67M según IEC 60529
  • Seguridad: adecuado para ATEX, SIL 3, PED a pedido
