Torques de salida a 44.130 in-lb (4.986 Nm)

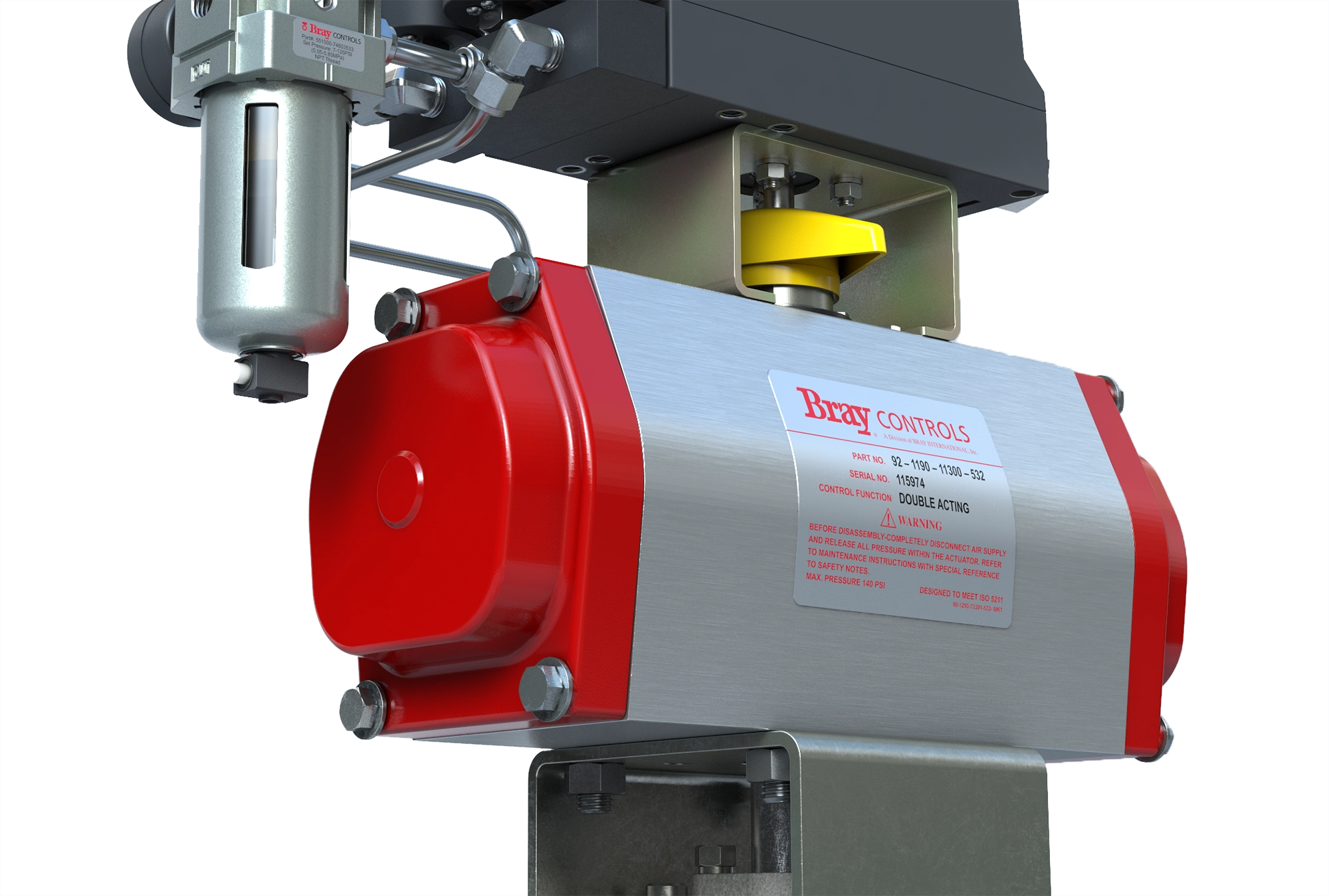

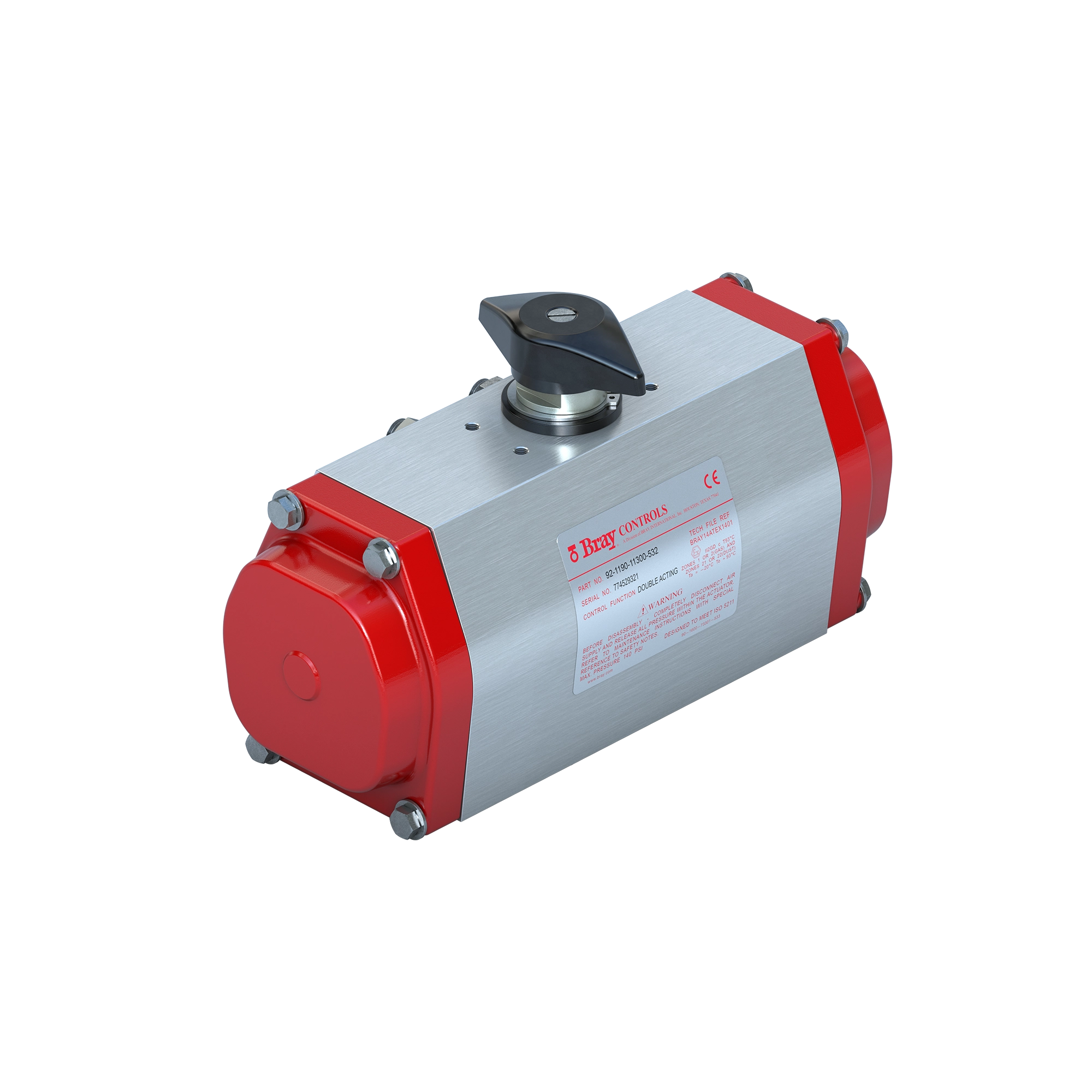

El estilo, la resistencia, el diseño compacto y simple se combinaron para producir los actuadores neumáticos con accionamiento directo Serie 92 Bray y los de retorno con resorte Serie 93 .
La excelencia en ingeniería y la fabricación precisa han logrado producir una línea de productos modular con menor tamaño en general y ahorros económicos. Además, los accesorios de Bray son totalmente modulares y se instalan directamente en el actuador, lo que brinda flexibilidad y eficiencia a un costo reducido.
Los actuadores Serie 92/93 Bray tienen cremallera y piñón y pistón opuesto y están disponibles en dos versiones: accionamiento doble para rotación de 90 °, 135 ° y 180 °, y retorno con resorte para rotación de 90 °.
Los actuadores Serie 92/93 fueron diseñados principalmente para operaciones neumáticas con una presión máxima de 140 psig (10 bares) y rangos de temperatura de -4 °F a 200 °F (-20 °C a 93 °C). Para aplicaciones con temperaturas superiores o inferiores, consulte al fabricante.
Todas las unidades con accionamiento doble y retorno con resorte son adecuadas para aplicaciones de encendido/apagado y estrangulamiento. También contamos con la opción de actuadores que se pueden accionar con otros productos como aceite hidráulico o agua.
La Serie 92/93 está totalmente cerrada y autocontenida. Las características minimizan el mantenimiento y ofrecen montaje y desmontaje simple y seguro.
- Dos tornillos de límite de recorrido ajustables de forma independiente y levas en el vástago de salida permiten ajuste bidireccional preciso de movimiento en las posiciones abierto y cerrado para válvulas de cuarto giro (ajuste de límite +5 ° a -5 °)
- Puerto integral
- Las unidades estándar tienen cuerpos de aluminio anodizado con tapones con recubrimiento de poliéster.
- Recubrimientos y materiales especiales disponibles para entornos corrosivos
- Compatible con accesorios NAMUR
Montaje directo
Los actuadores Bray cumplen con las dimensiones de la norma ISO 5211 y se montan directamente a válvulas Bray sin usar conexiones externas. La instalación en el sitio es simple, las desalineaciones se minimizan y la acumulación de contaminación entre la válvula y el actuador se reduce.
