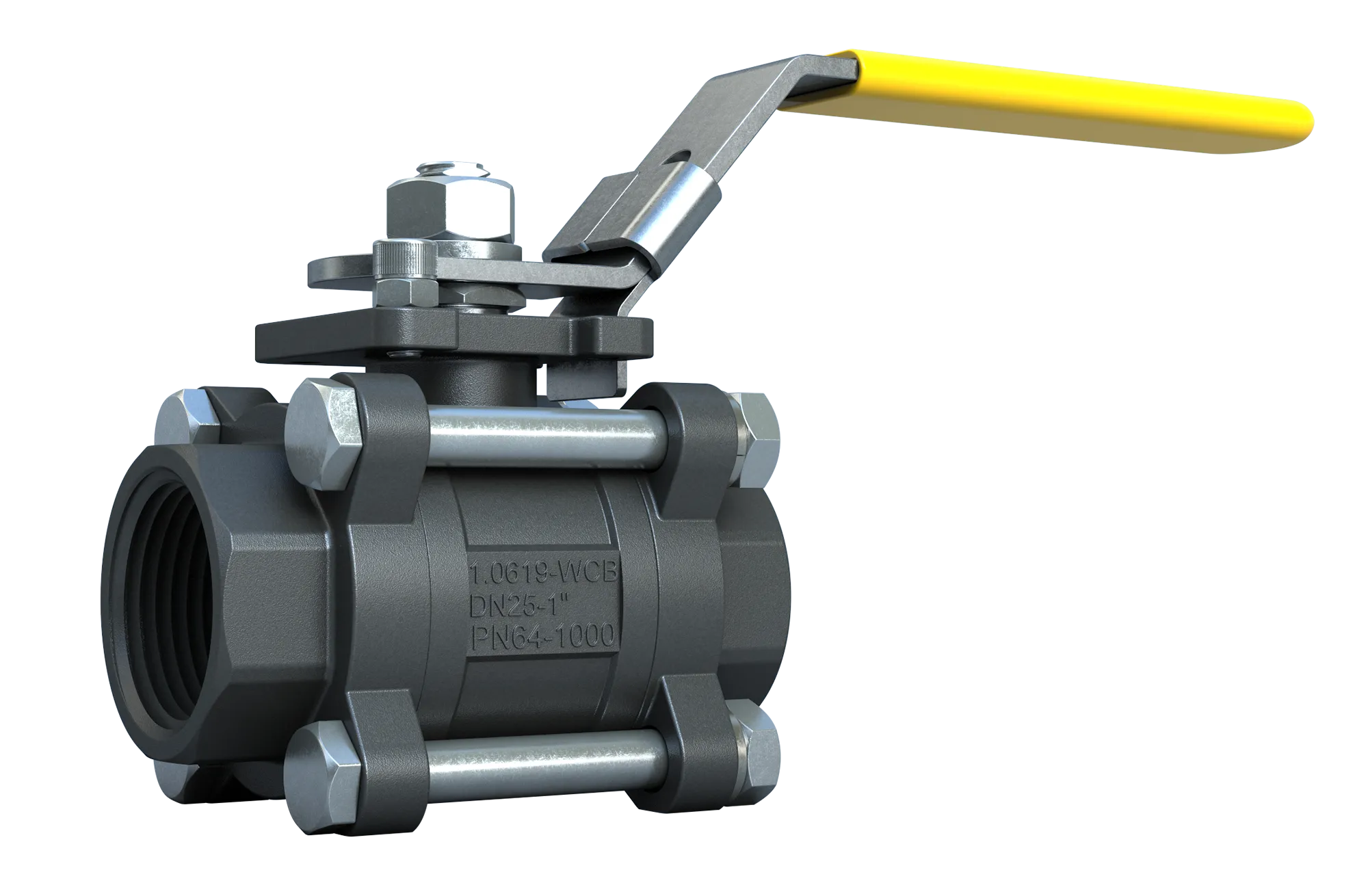

3段式球阀

5000/6000

尺寸范围
¼ - 4"(8mm - 100mm)
温度范围
-50°F至450°F(-46°C至232°C)
压力等级
½ - 2" 1000 psi CWP(8 - 50mm 69巴)、
2½ - 4" 800 psi CWP(65 - 100mm 55巴)

技术规格

3段式球阀 - 5000/6000

尺寸范围
¼ - 4"(8mm - 100mm)
阀体材料
5000系列:不锈钢,6000系列:碳钢
温度范围
-50°F至450°F(-46°C至232°C)
阀杆材料
316
压力等级
½ - 2" 1000 psi CWP(8 - 50mm 69巴)、
2½ - 4" 800 psi CWP(65 - 100mm 55巴)
阀座材料
RPTFE
密封等级
MSS-SP 72
球体材质
316
阀体类型
三段式
设计标准
ASME B16.34
端部连接
螺纹式ASME B1.20.1 NPT、承插焊接ASME B16.11
测试标准
API 598
端口
全通径
结构长度
制造商标准(参见产品目录)
应用
过程、OEM设备

特点和优势

Flow-Tek 5000/6000 3段式球阀具有简便的三段式阀体设计且价格经济实惠。三段式设计的中心部分可旋启打开,从而便于进行在线和离线维护。标准阀体由CF8M不锈钢或WCB碳钢经包模铸造。所有阀体铸件均标有铸造炉号,具有完全可追溯性。

此类阀门可进行90°回转操作,且工作扭矩低。  5000/6000系列阀门具有可调阀杆填料、不锈钢安全触发锁紧手柄和行程止动装置,后者可将手柄的移动限制在90°范围内。Flow-Tek的重载、高质量阀杆具有防内部进入和喷出功能,能最大限度地保证安全。

每个5000/6000系列阀门均具有符合ISO5211标准的整体铸造安装垫片,在安装执行机构、齿轮操作器或控制配件时,可提供强制对准。

5000/6000系列球阀是博雷产品线的重要组成部分,适用于需要90°回转操作和低工作扭矩的应用。
