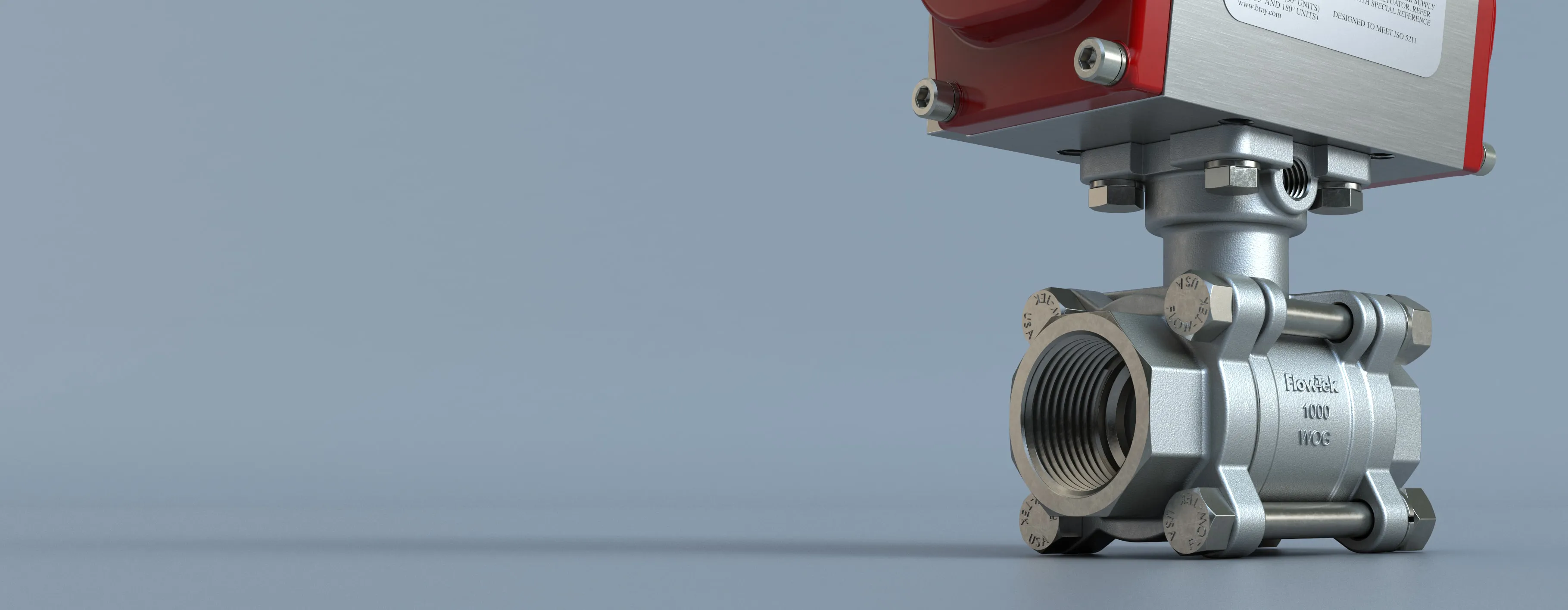

DM7000/8000系列3段式球阀采用集成铸造直接安装法兰,旨在减少零件数量、整体外壳尺寸以及控制阀应用中球体和执行机构之间的滞后作用。集成安装还具有一个带有1/8" NPT螺纹侧端口的加长部分,可用于逸散性排放监控、泄漏检测、逸散性排放转移,用作正压密封以及紧急修复机构,允许通过扁圆头止回阀注入密封剂。
DM7000/DM8000系列三段式球阀是过程应用的理想选择。自调节活载填料利用Belleville垫圈对阀杆填料进行正向预加载,以补偿环境变化和磨损,确保无泄漏、气密密封、免维护操作以及正压和低压/真空密封的长寿命周期。
弹性阀座材料包括RPTFE、TFM、UHMWPE、Tek Fil(碳石墨/TFM)和50/50不锈钢填充PTFE。DM7000/DM8000可提供可选的阀内件和配置,包括V形球控制阀阀内件、腔体填料、抛光内部构件、排气球和其他特殊清洗。DM7000/DM8000系列三段式球阀的灵活设计也能够实现在线维修,并且在阀门处于全管线压力下时,能够轻松安全地拆卸驱动设备。
凭借行业领先的保修和可靠性声誉,博雷DM7000/DM8000系列三段式球阀在广泛的工业流量控制应用中提供卓越的性能、可靠的操作和价值。
3段式球阀
DM7000/DM8000系列
尺寸范围
NPS ½到2 / DN 15到DN 50
温度范围
-50°F至550°F(-46°C至287°C)
最大许用操作压力
1000 WOG
技术规格
3段式球阀 - DM7000/DM8000系列
尺寸范围
NPS ½到2 / DN 15到DN 50
阀体材料
不锈钢CF8M、碳钢WCB、特种合金
温度范围
-50°F至550°F(-46°C至287°C)
阀杆材料
316不锈钢
最大许用操作压力
1000 WOG
阀座材料
UHMWPE、RPTFE/TFM、50/50 SS填充TFE、Tek-Fil®
球体材质
CF8M不锈钢
阀体类型
三段式
设计标准
MSS SP110
端部连接
螺纹式(ASME B1.20.1 NPT)、承插焊接(ASME B16.11)、延长承插焊接、对头焊接(MSS SP-72、ASME B16.25)、延长对头焊接、ASME 150级法兰式
测试标准
API 598、MSS SP72
端口
全通径
