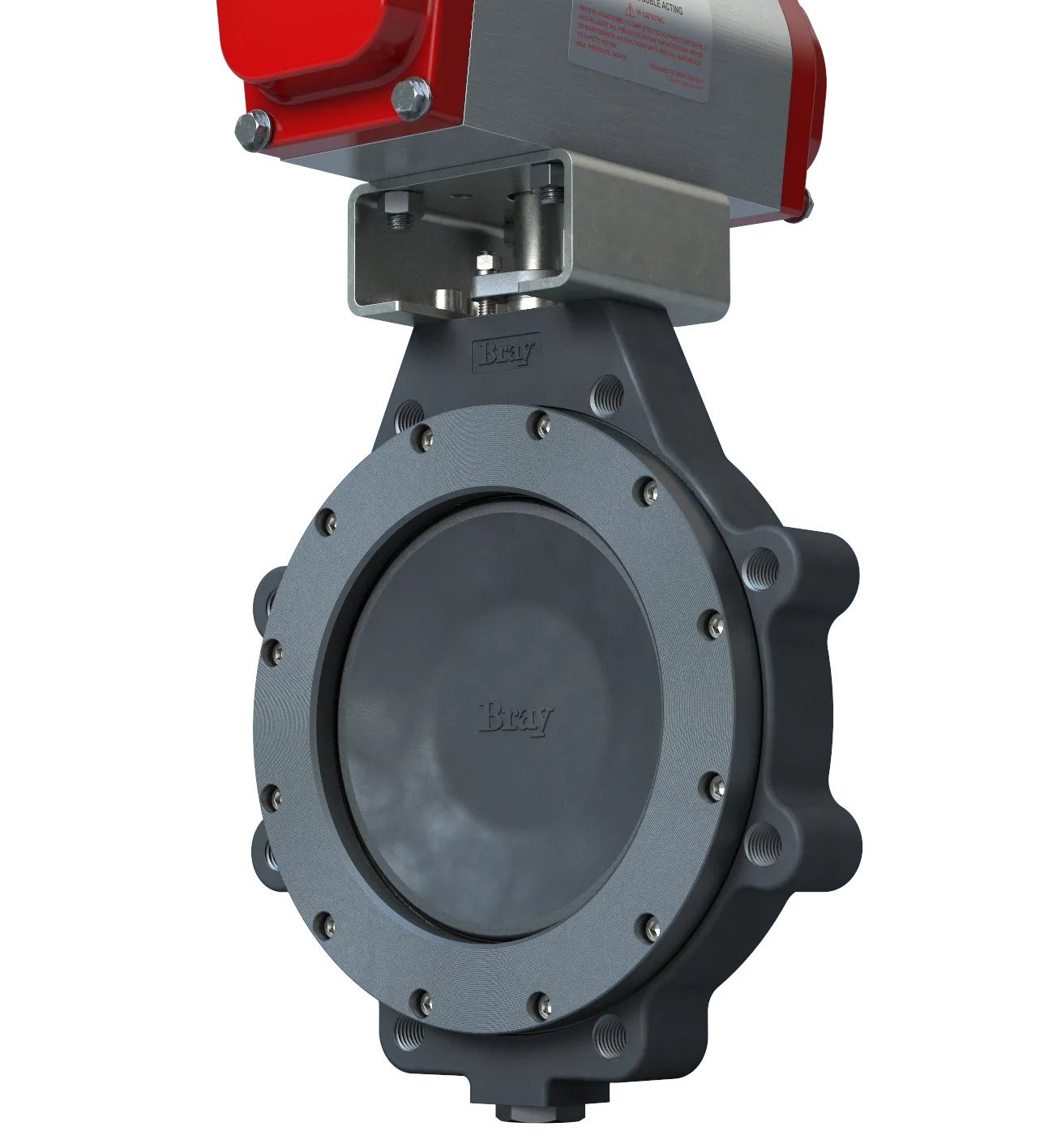

S41-8inch_MetalSeat_with92-93Sz119_5C_HomeHero_1-min https://www.bray.com/images/default-source/products/mccannalok/s41-ms/s41-8inch_metalseat_with92-93sz119_5c_homehero_1-min.jpg?sfvrsn=534f4e3a_4

Válvula borboleta de alto desempenho

Sede metálica McCannalok

Faixas de diâmetros
65 a 750 mm (2½ a 30")
Faixa de temperatura
Capacidade até 482 °C (900 °F) (validado por terceiros)
Classes de pressão
ASME Classe 150, 300 e 600

Especificações

Válvula borboleta de alto desempenho – sede metálica McCannalok

Faixas de diâmetros
65 a 750 mm (2½ a 30")
Materiais do corpo
Aço inoxidável, aço-carbono
Faixa de temperatura
Capacidade até 482 °C (900 °F) (validado por terceiros)
Materiais da haste
Aço inoxidável 17-4 PH: ASTM A564 Tipo 630 Gr H1150D, aço inoxidável: ASTM A479 Gr 316 encruado até nível 1
Classes de pressão
ASME Classe 150, 300 e 600
Materiais da sede
Inconel® 718
Classe de vazamento
Classe IV
Materiais do disco
Aço inoxidável nitretado, ASTM A351 Gr CF8M
Estilo de corpo
Wafer, lug e flange duplo
Norma de projeto
ASME B16.34, ASME VIII, API 609
Furação do flange
ASME B16.5, EN 1092
Padrão de testes
ANSI/FCI 70-2-2013, IEC 60534-4
Certificações
IEC 60534-4, ANSI/FCI 70-2-2013
Face a face
API 609, ISO 5752
Emissões fugitivas
ISO 15848-1, API 641
Aplicações
Alta temperatura, abrasivos, óleo quente, ar quente e gás, vapor saturado, lamas, processamento químico, modulação e controle

Recursos e benefícios

válvula borboleta de alto desempenho com sede metálica Bray/McCannalok já teve seu desempenho amplamente testado em nosso moderno centro tecnológico e laboratório de testes. A sede metálica de Inconel® 718 tem contornos para oferecer controle, resistência e flexibilidade em aplicações de alta temperatura. O procedimento de validação de projeto do grupo de tecnologia inclui teste de vazamento, torque e ciclo para garantir uma longa vida útil.



Recursos:

  • Estilo de corpo: wafer, lug e flange duplo
  • ASME Classe 150 e 300: 65 mm - 750 mm (2 -1/2 pol. - 30 pol.)
  • ASME Classe 600: 80 mm - 350 mm (3 pol. - 14 pol.)
  • Capacidade até 482 °C (900 °F)
  • A sede metálica de Inconel® 718 resistente ao desgaste oferece o melhor baixo torque da indústria
  • Teste de alta temperatura validado por terceiros
  • Haste de peça única antiexpulsão de alta resistência
  • Disco nitretado para resistência à abrasão
  • Disco com contornos para maximizar o fluxo
  • O anel de retenção de face completa protege a sede em aplicações abrasivas
  • Gaxeta da haste facilmente ajustável e acessível
  • Taxas de vazamento bidirecional Classe IV até faixa de pressão total testada de acordo com as normas IEC 60534-4 e ANSI/FCI 70-2-2013
  • Furação alternativa do flange disponível.
