Válvula borboleta de alto desempenho

McCannalok

Faixas de diâmetros

NPS 2 a 66 / DN 50 a 1500

Faixa de temperatura

-52 °C a 260 °C (-62 °F a 500 °F)

Pressão operacional máxima permitida

Série 40/41 ASME Classe 150
Série 42/43 ASME Classe 300
Série 44/45 ASME Classe 600
Série 4A/4B ASME Classe 150/300
EN 1092 PN 10, 16, 25, 40, 63, 100

Consultas Detalhes

Especificações

Válvula borboleta de alto desempenho – McCannalok

Faixas de diâmetros

NPS 2 a 66 / DN 50 a 1500

Materiais do corpo

Aço-carbono, aço inoxidável, bronze-alumínio-níquel

Faixa de temperatura

-52 °C a 260 °C (-62 °F a 500 °F)

Materiais da haste

Aço inoxidável

Pressão operacional máxima permitida

Série 40/41 ASME Classe 150
Série 42/43 ASME Classe 300
Série 44/45 ASME Classe 600
Série 4A/4B ASME Classe 150/300
EN 1092 PN 10, 16, 25, 40, 63, 100

Materiais da sede

RTFE com energizador resiliente, PTFE com energizador resiliente
à prova de fogo: RTFE e Inconel® com energizador resiliente

Classe de vazamento

Vazamento zero

Materiais do disco

Aço inoxidável, bronze-alumínio-níquel

Estilo de corpo

Wafer, lug, flange duplo

Norma de projeto

ASME B16.34, ASME VIII, API 609

Furação do flange

ASME B16.5, EN 1092

Padrão de testes

API 598

Certificações

ABS, API 607, ATEX, Bureau Veritas, CCS, DNV, ISO 10497, NSF 61/372, PED, PE(S)R, SIL

Face a face

API 609

Norma para emissões fugitivas

ISO 15848-1, API 641

aplicações

Alta pressão, alta temperatura, serviços críticos

Recursos e benefícios

Válvulas borboleta de alta pressão, alta temperatura e vazamento zero

A válvula borboleta de alto desempenho McCannalok (também conhecida como válvula borboleta biexcêntrica) apresenta um projeto inovador que oferece alta confiabilidade e manutenção extremamente fácil em campo. Testes independentes e internos comprovam a capacidade superior da vida útil da válvula da Série McCannalok de fechamento com vazamento zero.

O projeto exclusivo e patenteado da McCannalok recebeu o Vaaler Award de Melhor Produto de Processamento Químico logo após seu lançamento. O projeto simples e inovador oferece alta confiabilidade e manutenção extremamente fácil em campo.

Testes independentes e internos comprovaram uma capacidade de vida útil superior de fechamento com vazamento zero por mais de 100.000 ciclos. As válvulas Bray/McCannalok da Série 40 podem ser automatizadas de forma econômica com qualquer um dos atuadores pneumáticos e elétricos da Bray. A válvula de alto desempenho McCannalok oferece a mais alta qualidade e o mais alto valor disponível para suas necessidades. Após um teste de mais de 100.000 ciclos a 720 psi (49,6 Bar), a sede permaneceu em excelente condição, continuando a fornecer vedação bidirecional estanque. Mesmo após mais de 878,000 ciclos a 2 psi (0.1 Bar), a válvula de alto desempenho da McCannalok manteve vazamento zero nas duas direções.

Válvula borboleta de alto desempenho McCannalok - Recursos

A. Haste

A haste de peça única de alta resistência é de aço inoxídável de 17-4 PH. A haste da válvula é padronizada para intercambiabilidade dos atuadores Bray.
B. Haste antiexpulsão

Um anel de retenção é instalado entre a ranhura usinada na haste e o ressalto retentor do preme-gaxeta.
C. Gaxeta ajustável da haste

O engaxetamento da haste oferece fácil acesso ao ajuste das porcas sextavadas sem a necessidade de remoção do atuador. O sistema consiste em um anel de junta, um retentor de preme-gaxeta, pinos, porcas sextavadas e arruelas de trava. Uma volta de 1/4 das porcas de cabeça sextavada é geralmente tudo o que é necessário, caso seja necessário um ajuste em campo. As duas porcas de cabeça sextavada devem ser ajustadas uniformemente e não apertadas demais.
D. Vedação da haste

O sistema de vedação da haste fornece compressão constante para uma vedação positiva ao redor da haste. A gaxeta de PTFE sela a haste e um anel antiextrusão de fibra de carbono mantém a gaxeta. Anéis flexíveis de grafite estão disponíveis para aplicações em alta temperatura e são padrão em válvulas à prova de fogo.
E. Rolamentos da haste

Os rolamentos superior e inferior, constituídos por uma carcaça de aço inoxidável 316 com superfície de rolamento de revestimento de tecido TFE/de vidro apoiam firmemente a haste. Os rolamentos da haste oferecem excelente resistência à corrosão e distorção causadas por altas temperaturas e forças de carga mecânica.
F. Pinos cônicos

Os pinos cônicos são encaixados com precisão nos furos mandrilados.
G. Disco

O disco foi projetado para maximizar o fluxo e minimizar a resistência, proporcionando um alto Cv. O aço inoxidável é padrão.
H. Batente interno

Projetado para impedir o deslocamento do disco e minimizar possíveis danos à sede, prolongando, assim, a vida útil da sede.
I. Sede resiliente

Energizador encapsulado em RTFE
J. Retentor da sede de face completa

O retentor está firmemente preso por parafusos localizados fora da área de vedação, protegendo-os contra corrosão.
K. Corpo

Todos os estilos de corpo oferecem vedação bidirecional como padrão para classificações ASME Classe 150, 300 ou 600 completas. O castelo estendido permite 2 pol. de isolamento da tubulação e fácil acesso aos ajustes de engaxetamento da haste e montagem do atuador.

Série 40/41/4A

Até 19,6 bar (285 psi)

Tamanhos de válvula (NPS)

Modelo	Estilo de corpo	Sede resiliente	À prova de fogo	Sede metálica
40	Wafer	2 a 66	2 a 48	2½ a 36
41	Lug	2 a 66	2 a 48	2½ a 36
4A	Flange duplo	2 a 54	2 a 48	2½ a 36

Tamanhos de válvula (DN)

Modelo	Estilo de corpo	Sede resiliente	À prova de fogo	Sede metálica
40	Wafer	50 a 1500	50 a 1200	65 a 900
41	Lug	50 a 1500	50 a 1200	65 a 900
4A	Flange duplo	50 a 1400	50 a 1200	65 a 900

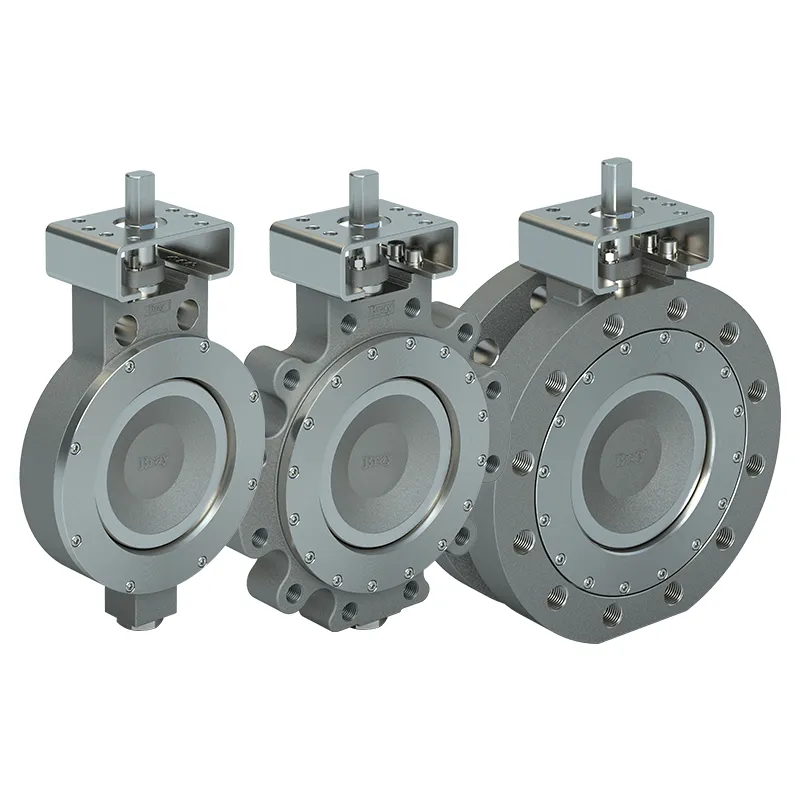

Série 42/43/4B

Até 51 bar (740 psi)

Tamanhos de válvula (NPS)

Modelo	Estilo de corpo	Sede resiliente	À prova de fogo	Sede metálica
42	Wafer	2 a 36	2 a 36	2½ a 30
43	Lug	2 a 54	2 a 36	2½ a 30
4B	Flange duplo	3 a 42	2 a 36	2½ a 30

Tamanhos de válvula (DN)

Modelo	Estilo de corpo	Sede resiliente	À prova de fogo	Sede metálica
42	Wafer	50 a 900	50 a 900	65 a 750
43	Lug	50 a 1400	50 a 900	65 a 750
4B	Flange duplo	80 a 900	50 a 900	65 a 750

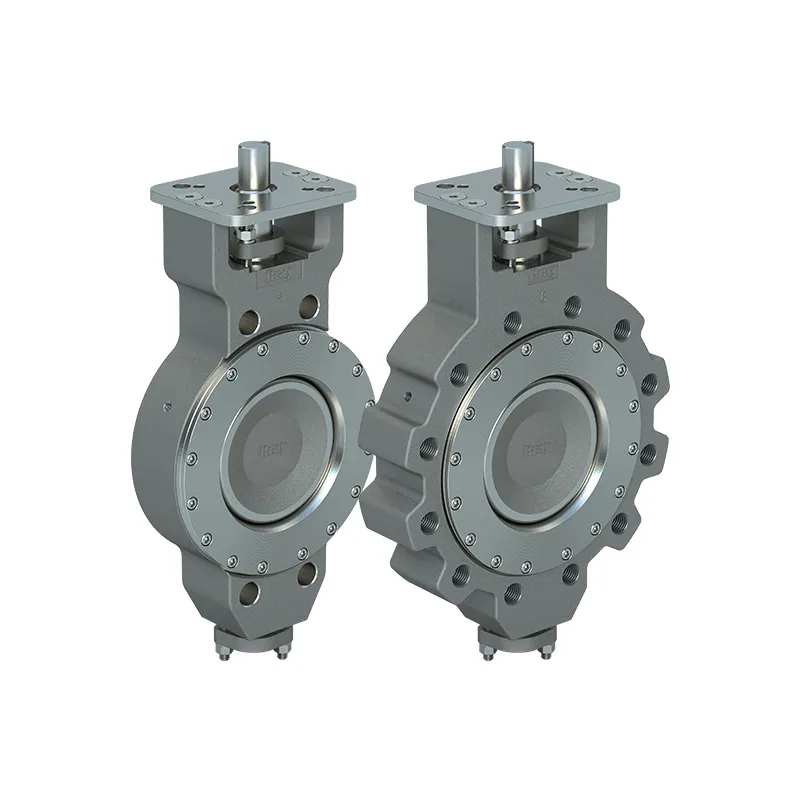

Série 44/45

Até 100 bar (1440 psi)

Tamanhos de válvula (NPS)

Modelo	Estilo de corpo	Sede resiliente	À prova de fogo	Sede metálica
44	Wafer	3 a 24	3 a 24	3 a 12
45	Lug	3 a 36	3 a 36	4 a 12

Tamanhos de válvula (DN)

Modelo	Estilo de corpo	Sede resiliente	À prova de fogo	Sede metálica
44	Wafer	80 a 600	80 a 600	80 a 300
45	Lug	80 a 900	80 a 900	100 a 300
