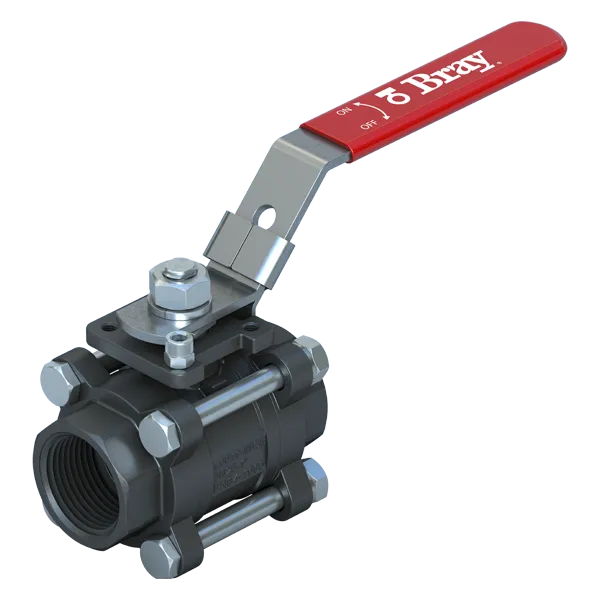

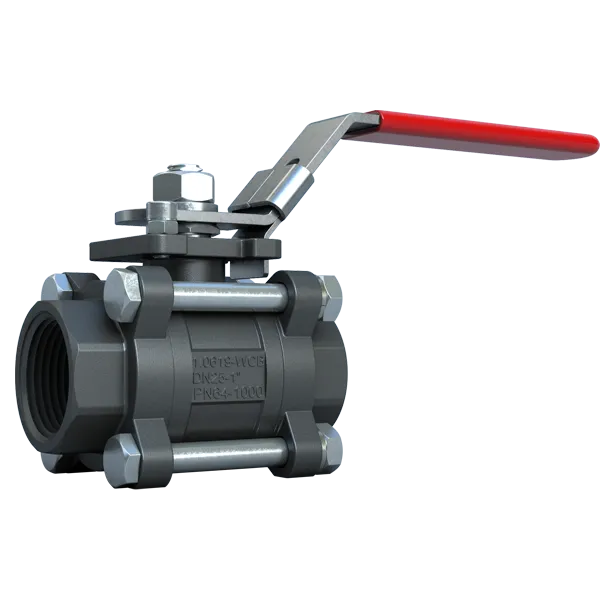

Válvula esfera de 3 peças

Série 5000/6000

Válvula de 3 peças que oferece vedação estanque e resistência à corrosão

Solicitar orçamento
Série 5000/6000 Série 5000/6000

Aproveite o vazamento zero e a fácil manutenção com nossas soluções confiáveis

Construção de aço inoxidável e alavanca de travamento de segurança para maior segurança operacional



A válvula esfera de um quarto de volta, de três peças, de passagem completa Bray da Série 5000/6000 foi projetada para oferecer todos os benefícios das válvulas esfera de três peças a um preço econômico, incluindo uma haste antiexpulsão de entrada interna para serviço pesado e engaxetamento ajustável de carga constante que assegura vazamento zero, baixo torque e vida útil prolongada.

Disponíveis em aço inoxidável CF8M (316L) fundido ou aço carbono WCB, as válvulas da série 5000/6000 incluem uma seção central basculante para facilitar a manutenção em linha. Todas as peças fundidas do corpo são marcadas com um código de corrida de fundição para rastreabilidade total, garantindo qualidade e confiabilidade.

Para operação de válvula manual, as válvulas da série 5000/6000 contêm alavancas de travamento de gatilho de segurança de aço inoxidável e batentes que limitam o movimento da alavanca a 90°. A base de montagem ISO 5211 integralmente fundida assegura alinhamento contínuo e instalação simplificada de atuadores, operadores de engrenagens e outros acessórios de atuação e controle.

Disponível com uma garantia líder do setor e uma reputação de confiabilidade, a válvula esfera de três peças Bray da Série 5000/6000 é a solução ideal para uma ampla variedade de aplicações industriais

Especificações

Faixas de diâmetros
8mm - 100 mm (¼ - 4 pol.)
Materiais do corpo
Série 5000: aço inoxidável, Série 6000: aço-carbono
Faixa de temperatura
-46 °C a 232 °C (-50 °F a 450 °F)
Materiais da haste
316
Pressão operacional máxima permitida
8 - 50 mm 69 Bar (½ - 2 pol. 1000 psi CWP),
265 - 100 mm 55 Bar (½ - 4 pol. 800 psi CWP)
Materiais da sede
RPTFE
Classe de vazamento
MSS-SP 72
Materiais da esfera
316
Estilo de corpo
Três peças
Norma de projeto
ASME B16.34
Extremidades
Rosqueada (ASME B1.20.1 NPT), solda de luva (ASME B16.11)
Padrão de testes
API 598
Portas
Passagem integral
Face a face
Padrão dos fabricantes (ver catálogo)
aplicações
Equipamentos de processo, OEM
