Alto desempenho sem concessões. A Série 76 da Bray é um atuador elétrico de um quarto de volta para serviços pesados, ideal para válvula de automação industrial. Disponível em várias gamas de voltagem de energia de alimentação é projetado para aplicações on-off e modulação para uma ampla gama de mercados e setores.

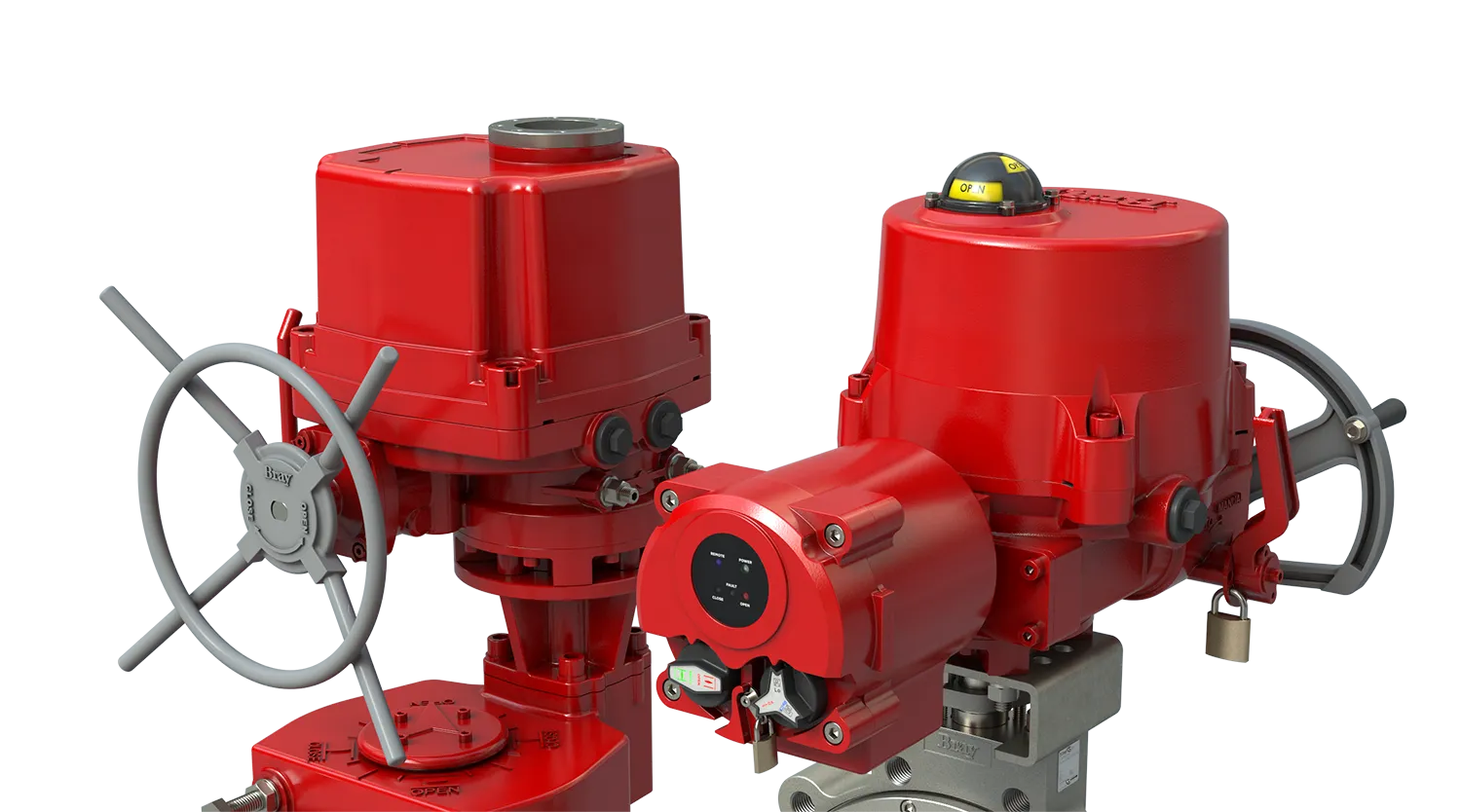

A Série 76 da Bray é um atuador elétrico industrial de um quarto de volta com acionamento manual para uso em qualquer válvula de um quarto de volta ou amortecedor que exija até 79.000 lb-pol. (9.000 Nm) de torque. As velocidades de operação variam entre 17 e 130 segundos, dependendo do torque, da tensão e da frequência.
Desenvolvido para mercados exigentes: alto torque e longa vida útil
Atuação elétrica versátil com desempenho rápido e confiável
Mais detalhes

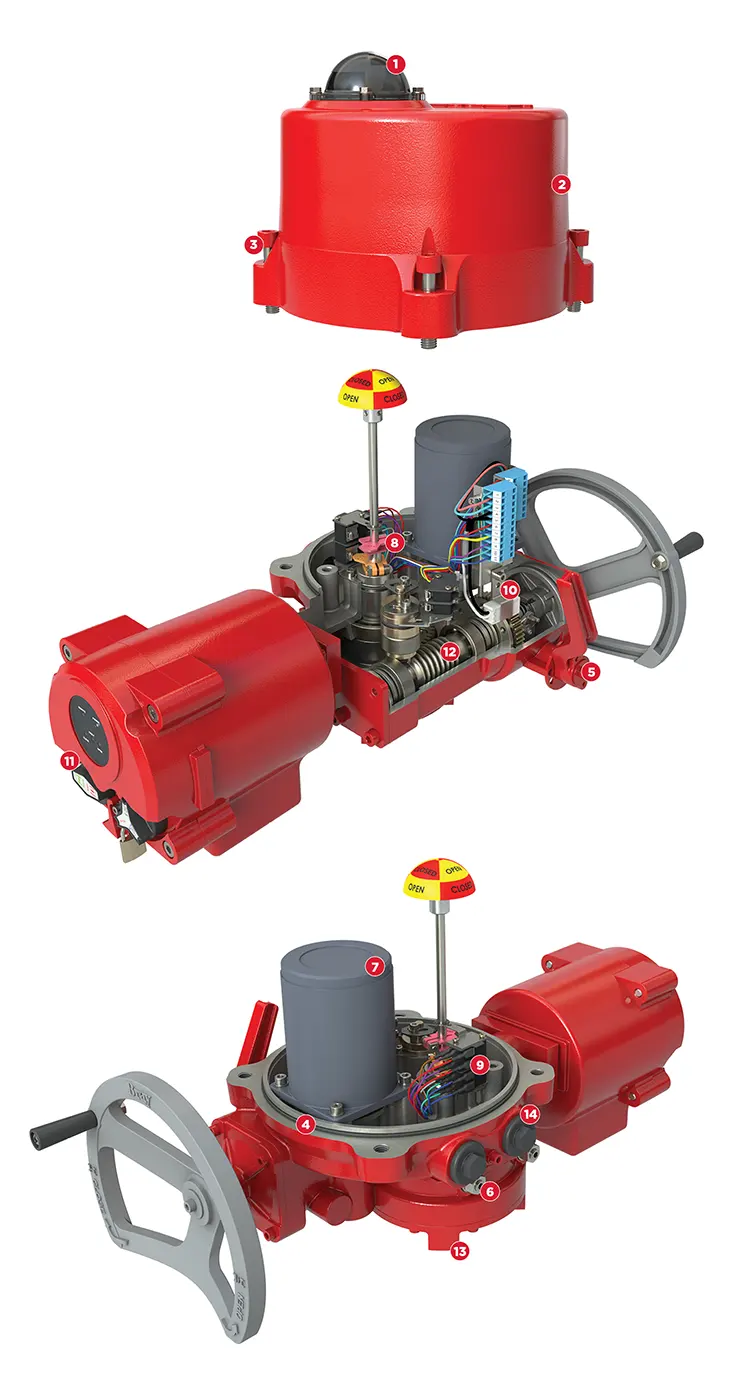

Recursos e benefícios
-
1. Indicador de posição de alta visibilidade:
O monitor indica a posição da válvula em toda a faixa de deslocamento. A cúpula vedada por anel O-ring é feita de policarbonato transparente resistente a alto impacto, calor, produtos químicos e raios ultravioleta, e foi projetada para resistir a lavagens cáusticas, assegurando excelente proteção contra corrosão.
À prova de intempéries: Os tamanhos 1 a 4 e o tamanho 6 têm uma cúpula montada na parte superior, rotulada de forma proeminente e codificada por cores: amarelo para abrir e vermelho para fechar.
Consulte a Fig. 1.
Os tamanhos 5 e 7 usam 3: 1 engrenagem auxiliar e terá uma cúpula transparente com marcações na cor verde que indicam aberto e na cor vermelha que indicam fechado. Consulte a Fig. 2.
À prova de explosões: Os tamanhos 1 a 5 usam mostrador de janela com indicador plano.
Consulte a Fig. 3. -
2. Gabinete:
A carcaça é totalmente anodizada interna e externamente, com uma camada superior de pó de poliéster aplicada para manter a resistência à corrosão, ao desgaste e aos raios UV nos ambientes mais adversos.
-
3. Parafusos cativos da tampa:
A tampa é fixada na base por parafusos cativos de aço inoxidável colocados fora da área de vedação.
-
4. Anel O-ring de vedação:
O anel O-ring entre a tampa e a base proporciona vedação ambiental, evitando a corrosão interna.
-
5. Substituição manual:
A alavanca de embreagem operada manualmente desconecta fisicamente o acionamento do motor do volante para operação manual. A alavanca com trava impede qualquer operação não autorizada.
-
6. Paradas de deslocamento mecânicas:
Projetados para evitar o deslocamento excessivo na direção de abertura ou fechamento durante a operação manual. Os parafusos de parada de deslocamento incluem uma porca de travamento para evitar o afrouxamento e vedações para evitar a entrada de água.
-
7. Motor:
Motor de indução CA com gaiola de esquilo, resfriado por ventilador e de alto torque. Isolamento de classe F. Ou do tipo CC com escova.
-
8. Comutadores de limitação:
Tipo de comutador rotativo para fácil configuração 4 comutadores de limitação padrão.
> 2 Disponível para indicador de posição.
> Comutadores de limitação adicionais disponíveis. -
9. Comutadores de torque:
Os comutadores de torque de abertura e fechamento protegem a válvula para os tamanhos de atuador 2 e superior. Os comutadores são ajustados na classificação da unidade para eliminar disparos incômodos.
-
10. Aquecedor:
Controle termostático para combater o acúmulo de condensação na unidade.
-
11. Estação de controle local:
Integrado à carcaça do atuador Seletor local-remoto-parada com cadeado, seletor abrir-fechar, energia (branca), abrir/abrir (vermelha), remota (azul), fechar/fechamento (verde) e falha (amarela) Luzes LED de alimentação Disponível como opção para Fase 1 e padrão em Fase 3.
-
12. Acionador de saída:
O projeto da engrenagem helicoloidal de redução dupla permite que o torque do motor de saída seja transmitido para a válvula. O projeto incorpora um recurso de autotravamento que evita que forças externas afetem negativamente a posição desejada da válvula e é equipado com um mecanismo antirrotação.
> Helicoloidal: Liga de aço
> Engrenagem helicoidal: Bronze -
13. Montagem:
Tamanhos de flange opcionais para fácil instalação em qualquer tipo e tamanho de válvula de acordo com a ISO 5211 e MS SP-101.
-
14. Entradas de conduítes:
Entrada de energia e controle das conexões dos cabos de alimentação. Tampas plásticas de proteção padrão.
Figura 1: Tamanhos 1-4 e tamanho 6.
Figura 2: Tamanhos 5 e 7
Figura 3: Tamanhos 1-5
Atuadores elétricos da Série 76 – à prova de intempéries
Faixas de diâmetros:
1A até 7CTipo de gabinete:
À prova de intempéries
Entradas de conduítes:
Tamanhos 1 a 5 = 3x 3/4" NPT ou 3x M20
Tamanhos 6 a 7 = 2x 3/4" NPT + 1x 1"NPT ou 2x M20 + 1x M25
Atuadores elétricos da Série 76 – à prova de explosões
Faixas de diâmetros:
1X até 5YTipo de gabinete:
À prova de explosões
Entradas de conduítes:
Todos os tamanhos = 2x 3/4" NPT ou 2x M25
