Atuador pneumático de pinhão e cremalheira

Flow-Tek da Série 92/93

Atuador compacto com desempenho de alto ciclo e projeto de pinhão e cremalheira confiável

2025-FT-S92-93-600x600 2025-FT-S92-93-02

Projetado para automação pneumática confiável em aplicações industriais

Atuador de pinhão e cremalheira compacto e durável com projeto modular

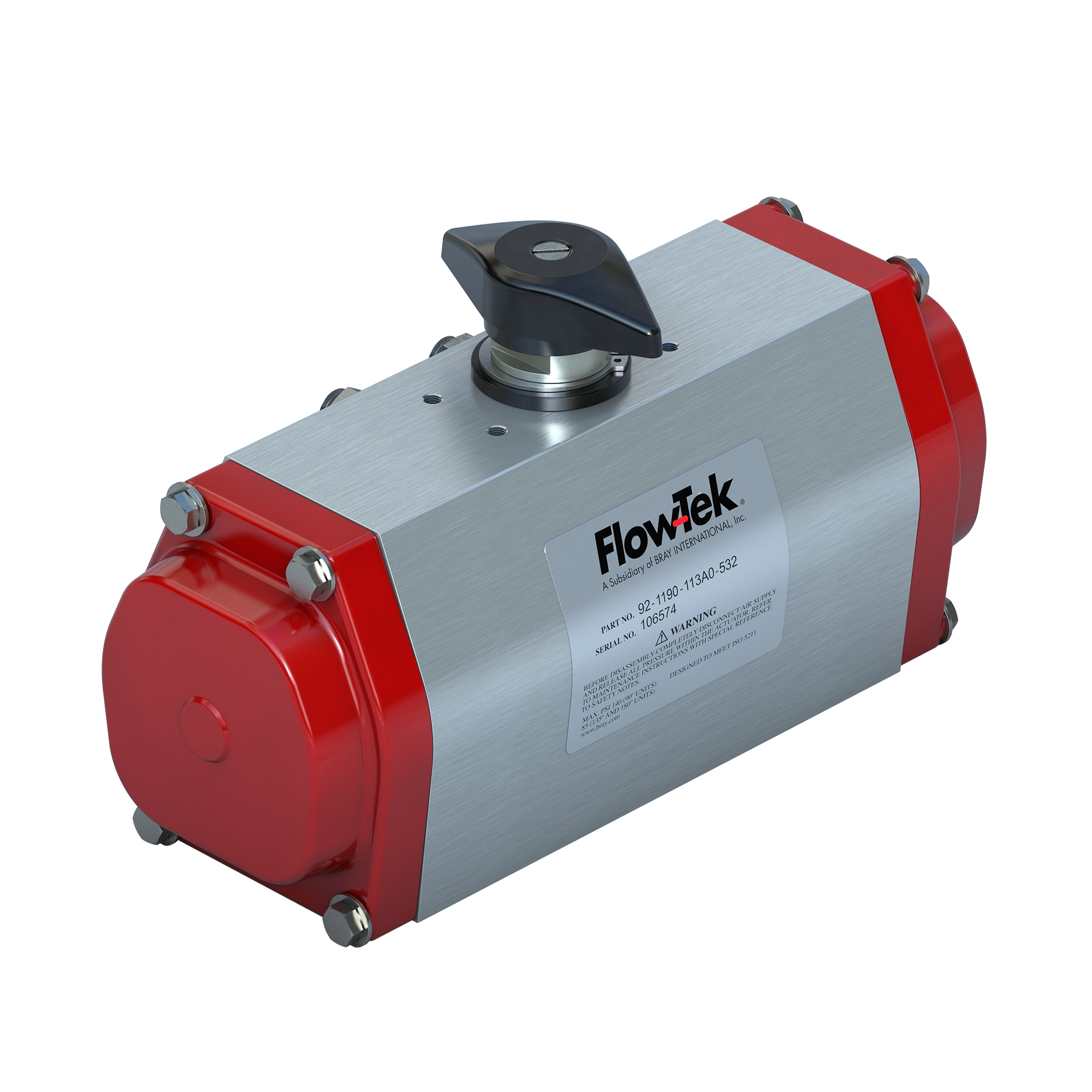

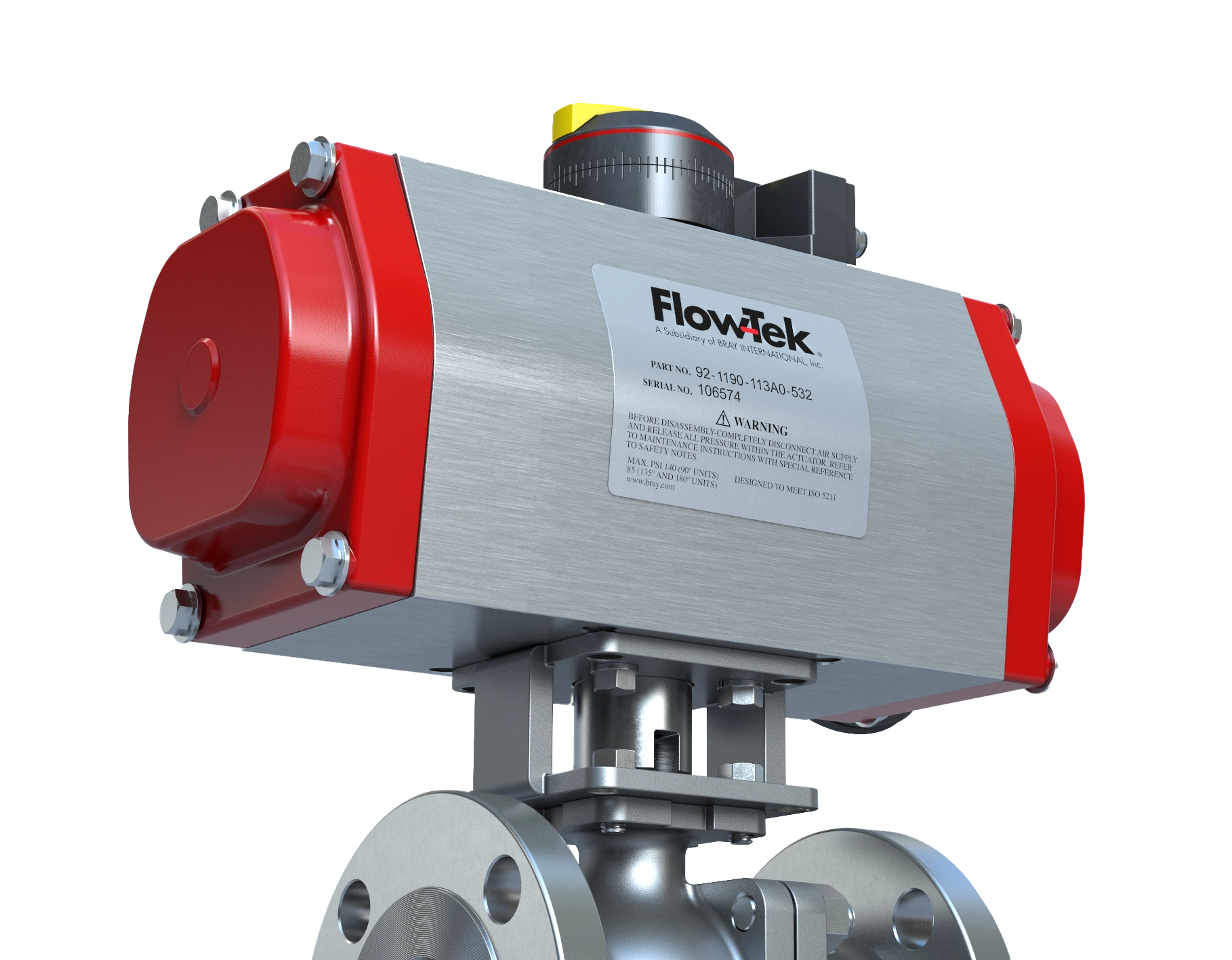

A Bray tem o orgulho de oferecer o atuador pneumático de pinhão e cremalheira Flow-Tek da Série 92/93, com pistão oposto, projetado para incorporar recursos inovadores e de alto desempenho em uma linha de produtos compactos, robustos, modulares e confiáveis. Essas unidades modulares compactas são independentes, com portas integrais internas que reduzem o custo de tubos externos, que podem ser facilmente danificados. As unidades são adequadas para aplicações on-off e controle de fluxo.

Baixa fricção

Com um baixo coeficiente de fricção, a Série 92/93 oferece melhor alto ciclo e serviço mais duradouro. Todas as paredes do cilindro de pistão contam com um acabamento muito fino, e os guias do pistão, os anéis do pistão e os mancais do eixo de saída são permanentemente lubrificados e fabricados com material de acetal.



Retorno por mola

Os modelos de retorno por mola da Flow-Tek empregam um sistema de cartucho exclusivo. Os cartuchos de molas oferecem segurança e simplicidade, e exigem menos espaço. O atuador pode ser facilmente montado e desmontado sem a necessidade de equipamentos pesados ou qualquer outro risco ao instalador. Para fazer a conversão de duplo efeito para a atuação de retorno com mola, basta remover as tampas e adicionar os cartuchos de molas exclusivos. O comprimento da carcaça do modelo com retorno por mola é o mesmo do modelo de duplo efeito, exceto unidades de tamanho 48.



Montagem do atuador/acessórios

Todos os atuadores da Série 92/93 estão em conformidade com as normas ISO 5211 para montagem de atuadores em válvulas. Um furo quadrado duplo (estrela) no eixo de saída é oferecido por padrão. Os atuadores atendem aos padrões NAMUR (VDI/VDE 3845) para montagem de acessórios.



Batentes integrais

Ajustar os parafusos em contato com um conjunto de cames no eixo de saída limita com precisão o deslocamento do atuador a graus específicos de rotação. Os batentes permitem o ajuste bidirecional do movimento do atuador na posição aberta e fechada.

Trim de aço inoxidável

A Série 92/93 é oferecida com corpo, tampas e equipamentos de aço inoxidável para fornecer mais resistência à corrosão interna e externa. Essas unidades são ideais para aplicações químicas, de papel e celulose, sanitárias, de alimentos e bebidas, marinhas, de mineração e farmacêuticas.

Observação: há guarnições opcionais para serviços em temperaturas baixas, altas e extremamente altas.

Especificações

Torque de saída
Até 4.986 Nm (44.130 in-lb)
Opções de controle
On-Off, controle de fluxo, duplo efeito, retorno por mola
Faixa de temperatura
Padrão: -20 °C a 93 °C (-4 °F a 200 °F). Baixa: -40 °C a 80 °C (-40 °F a 176 °F). Alta: -18 °C a 149 °C (0 °F a 300 °F). Extremamente alta: -18 °C a 176 °C (0 °F a 350 °F). 4 horas a 250 °C (482 °F)
Fonte de energia
Pneumático
Pressão operacional máxima permitida
Pressão máxima: 10 bar (140 psig)
Montagem
ISO 5211: 2001(E)
Meio de alimentação
Ar comprimido seco, gás inerte
Certificações
ABS, ATEX, Bureau Veritas, PED, SIL 3
Opções
Efeito simples ou duplo
Batentes estendidos
Compatibilidade da válvula
Válvulas borboleta, válvulas de esfera

Downloads

Folheto do produto
Centro de Automação de Válvula (CAV)

Folheto do produto
Atuadores pneumáticos da Série 92/93 e acessórios

Manual IOM
Atuador pneumático Flow-Tek da Série 92/93 (em inglês)

Boletim técnico
Dados de engenharia do atuador pneumático da Série 92/93 (em inglês)
