Atuador pneumático para altas temperaturas

Série 92/93-XT

Torque de saída
Até 4.986 Nm (44.130 in-lb)
Faixa de temperatura
18 °C a 176 °C (-0 °F a 350 °F)
4 horas a 250 °C (482 °F)
Classes de pressão
Até 10 Bar (140 psig)

Especificações

Atuador pneumático para altas temperaturas - Série 92/93-XT

Torque de saída
Até 4.986 Nm (44.130 in-lb)
Opções de controle
On-Off, controle de fluxo, duplo efeito, retorno por mola
Faixa de temperatura
18 °C a 176 °C (-0 °F a 350 °F)
4 horas a 250 °C (482 °F)
Fonte de energia
Pneumático
Classes de pressão
Até 10 Bar (140 psig)
Classes do gabinete
IP66/IP67M conforme IEC 60529
Montagem
ISO 5211: 2001(E)
Meio de alimentação
Ar comprimido seco, gás inerte
Norma de projeto
EN 15714-3
Certificações
ABS, ATEX, Bureau Veritas, PED, SIL 3
Padrão de testes
EN 15714-3:2009
Opções
Efeito simples ou duplo
Batentes estendidos
Aplicações
Alta temperatura
Compatibilidade da válvula
Válvulas borboleta, válvulas de esfera

Recursos e benefícios

Torques de saída de até 4.986 Nm (44.130 in-lb)

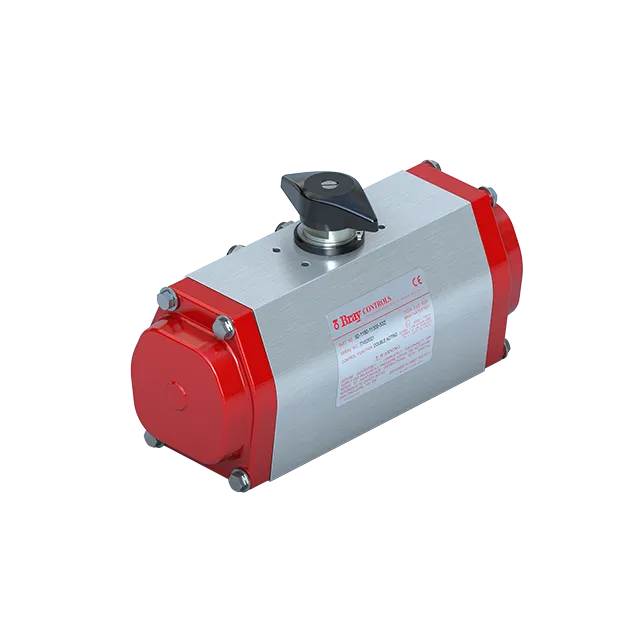

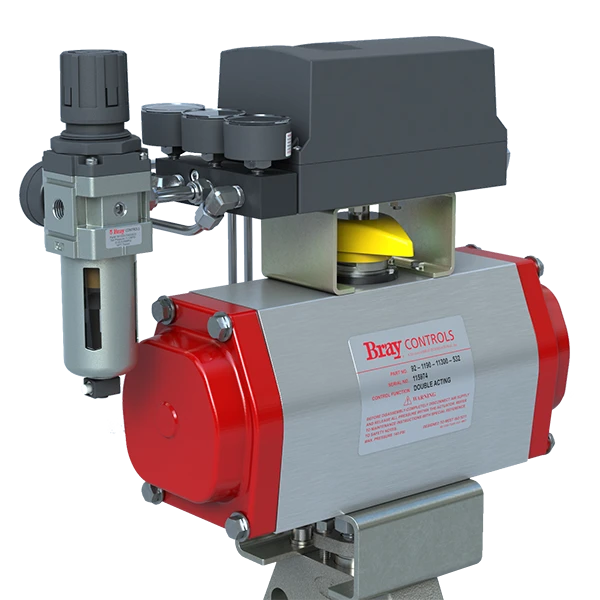

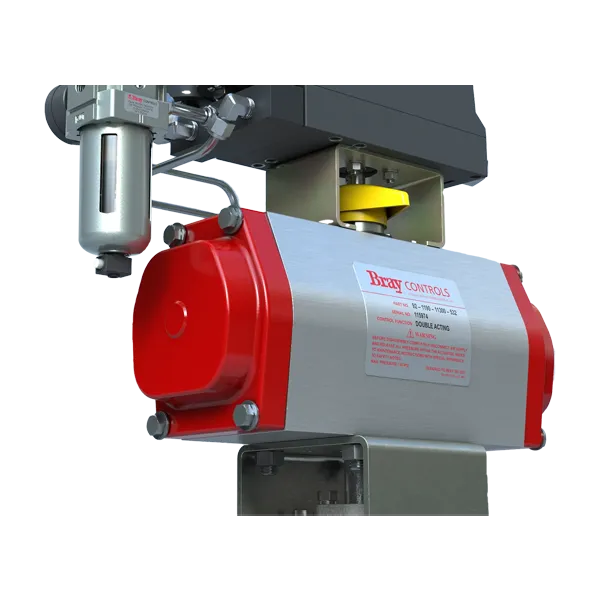

Estilo, resistência, compacidade e simplicidade de projeto se combinaram para produzir os atuadores pneumáticos de ação direta Bray da Série 92 e os atuadores pneumáticos​​​​​​​ de retorno por mola Bray da Série 93.

Excelência em engenharia e fabricação de precisão produziram uma linha de produtos modular com requisitos de tamanho geral reduzidos e economia.  Além disso, todos os acessórios Bray são totalmente modulares e montados diretamente no atuador, proporcionando flexibilidade e eficiência a um custo reduzido.

Os atuadores ​​​​​​​Bray da Série 92/93 são de pinhão e cremalheira, pistões opostos, disponíveis em duas versões: duplo efeito para rotação de 90°, 135° e 180° e retorno por mola para rotação de 90°.

Os atuadores da Série 92/93 foram projetados principalmente para operação pneumática até uma pressão máxima de 10 Bar (140 psig) e para faixas de temperatura de -20 °C a 93 °C (-4 °F a 200 °F). Para aplicações com temperaturas mais altas e mais baixas, consulte a fábrica.

Todas as unidades de duplo efeito e retorno por mola são adequadas para aplicações on-off e controle de fluxo. Todas as unidades de duplo efeito e retorno por mola são adequadas para aplicações on/off e controle de fluxo.

A Série 92/93 é totalmente fechada e autônoma. Os diversos recursos minimizam a manutenção e proporcionam desmontagem e montagem seguras e fáceis.

  • Dois parafusos limitadores de curso ajustáveis ​​de forma independente e um came no eixo de saída para permitir o ajuste bidirecional preciso do movimento nas posições aberta e fechada para válvulas de 1/4 de volta (ajuste limite +5° a -5°)
  • Aberturas integradas
  • As unidades padrão têm corpos de alumínio anodizado com tampas revestidas em poliéster
  • Revestimentos e materiais especiais disponíveis para ambientes corrosivos
  • Compatível com acessórios NAMUR



Montagem direta

Os atuadores Bray atendem às dimensões ISO 5211 e são montados diretamente nas válvulas Bray, sem usar articulações externas. A instalação no campo é simples, o desalinhamento é minimizado e o acúmulo de contaminação entre a válvula e o atuador é reduzido.
