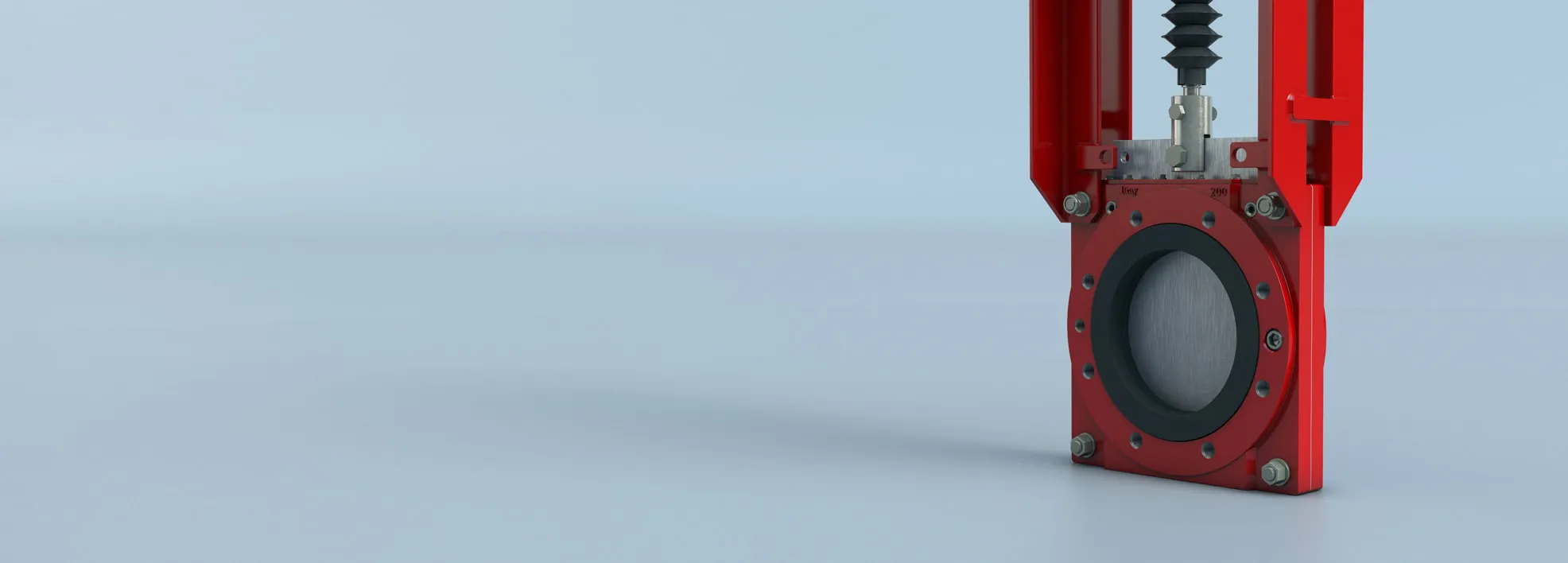

Vanne à guillotine bidirectionnelle
Série 768
Plage de tailles
NPS 2 à 24/DN 50 à 600
Pression de fonctionnement maximum autorisée
NPS 2 à 16 : 150 psi / DN 50 à 400 : 10 bar
NPS 18 à 24 : 90 psi / DN 450 à 600 : 6,2 bar
(Pression plus élevée disponible avec certains matériaux)
Type de corps
Deux pièces boulonnées : à oreilles de centrage
Caractéristiques
Vanne à guillotine bidirectionnelle – Série 768
Plage de tailles
NPS 2 à 24/DN 50 à 600
Matériaux du corps
Fonte ductile
Autre matériaux sur demande
Pression de fonctionnement maximum autorisée
NPS 2 à 16 : 150 psi / DN 50 à 400 : 10 bar
NPS 18 à 24 : 90 psi / DN 450 à 600 : 6,2 bar
(Pression plus élevée disponible avec certains matériaux)
Matériaux d'axe
Acier inoxydable 304
Type de corps
Deux pièces boulonnées : à oreilles de centrage
Matériaux de la guillotine
Acier inoxydable 304, 316, 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®
Plage de températures du matériau du siège
Caoutchouc naturel : -51 à 74 °C (-60 à 165 °F)
EPDM : -54 à 120 °C (-65 à 248 °F)
Norme de conception
Norme du fabricant
Matériaux du racleur
EPDM
Norme d’essai
Norme du fabricant
Certifications
ATEX, CRN, PED, PE(S)R, TR CU, UA TR
Face-à-face
Norme du fabricant
Options de l'actionneur
À volant, à pignon conique, pneumatique, hydraulique, électrique
La vanne pour boues bidirectionnelle très résistante
série 768 de Bray est conçue pour les applications de boues exigeantes avec oreilles en face-à-face. La conception dispose de doubles manchons de siège en élastomère et d'une guillotine conçue pour faciliter l'autonettoyage et éviter l'accumulation de fluides afin d'assurer l'isolement bidirectionnel.
Caractéristiques
- Le couvercle protecteur de l'axe est fourni en série et permet d'augmenter la durée de vie de cycle dans les environnements dangereux.
- L'anneau en J intégré renforce les parois et la mémoire, afin de garantir une étanchéité bidirectionnelle parfaite.
- En position ouverte, les gaines actionnées protègent tous les composants métalliques du contact direct avec le fluide de procédé qui s'écoule.
- Guillotine robuste conçue pour les applications de boues et disponible dans une vaste gamme d'alliages résistant à la corrosion.
- La conception à passage intégral permet un passage hydraulique sans obstruction, prolongeant ainsi la durée de vie et réduisant la chute de pression dans la vanne.
- Le corps deux pièces boulonnées permet un entretien facile, et il est percé et taraudé selon diverses normes de brides.
- La plaque de rinçage inférieure en option dispose de passages taraudés pour une évacuation sûre du fluide et une connexion facile de l'eau de rinçage.
