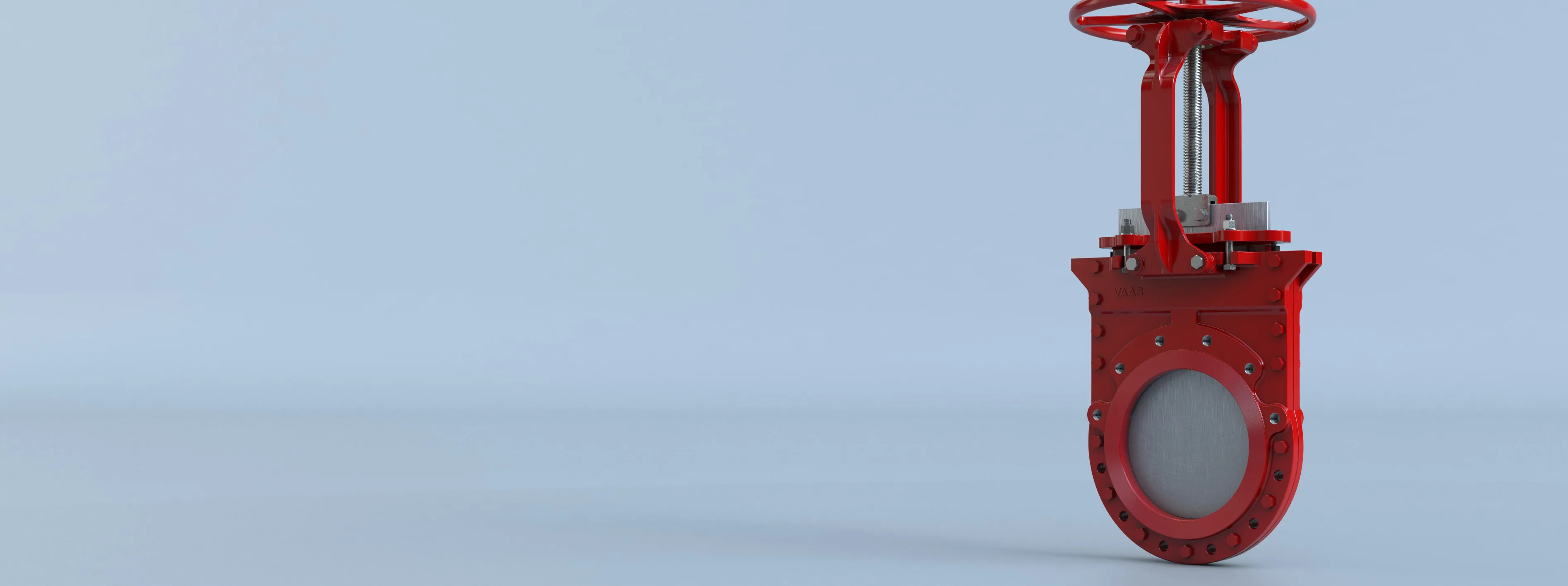

Vanne à guillotine : vanne bidirectionnelle spéciale boues série 752

Série 752 : conçue pour la durabilité et la précision

Vanne de 240 PSI idéale pour les applications industrielles exigeantes

La vanne à guillotine bidirectionnelle de la série 752 de Bray est une solution ingénieuse conçue pour un traitement précis et fiable des boues. Sa conception innovante, avec un corps à deux pièces boulonnées et un siège de périmètre moulé renforcé en acier, garantit une fermeture à étanchéité bidirectionnelle parfaite, même dans des conditions opérationnelles les plus difficiles. Grâce à la large palette d'options de l'actionneur, notamment le volant à montage direct standard (2 po à 10 po), l'engrenage conique standard (12 po à 24 po), pneumatique, hydraulique et électrique, elle répond à de nombreuses exigences opérationnelles. Principalement utilisée dans les industries chimiques, minières et énergétiques, la série 752 reflète l'excellence de la technologie en matière de vannes, offrant des performances, une durabilité et une adaptabilité exceptionnelles.

Caractéristiques

Plage de tailles

NPS 2 à 24/DN 50 à 600

Matériaux du corps

Fonte ductile, acier au carbone (WCB), acier inoxydable CF8, acier inoxydable CF8M, acier inoxydable CF3M

Pression de fonctionnement maximum autorisée

240 psi (16 bar)

Matériaux d'axe

Acier inoxydable 304

Type de corps

Bride, deux pièces boulonnées

Plage de températures du matériau du siège

Buna-N : -36 à 90 °C (-34 à 194 °F)
EPDM : -54 à 120 °C (-65 à 248 °F)
Viton® : -26 à 200 °C (-15 à 392 °F)

Matériaux de la guillotine

Acier inoxydable 304, 316, 317, SAF 2507, SAF 2205,17-4PH, Hastelloy® C, Monel®

Norme de conception

MSS SP81

Température maximale des garnitures

PTFE/Buna-N : 90 °C (194 °F)
PTFE/Viton®: 200° C (392° F)
PTFE/EPDM : 120 °C (248 °F)

Norme d’essai

MSS SP151

Certifications

ATEX, CRN, PED, PE(S)R, TR CU

Face-à-face

MSS SP81

Options de l'actionneur

À volant, à pignon conique, pneumatique, hydraulique, électrique

Téléchargements

Brochure produit

Vannes à guillotine bidirectionnelles Série 752

Brochure produit

Guide produit vannes à guillotine et vannes pour boues

Manuel d'installation, de fonctionnement et d'entretien

Vanne à guillotine bidirectionnelle avec siège de périmètre série 752

Pression nominale de 240 psi (16 bar), ce qui convient à un large éventail d'applications industrielles.
Conforme aux normes de perçage ASME B16,50 CL150, garantissant une compatibilité et une intégration sans faille dans les systèmes existants.
Configurée dans une conception en deux pièces avec oreilles de centrage boulonnées, cette configuration optimise l'utilisation de l'espace et offre une flexibilité d'installation.
Options de garniture : fibre synthétique imprégnée PTFE, PTFE avec garnitures d'étanchéité Buna-N, PTFE avec joint d'étanchéité Viton®.

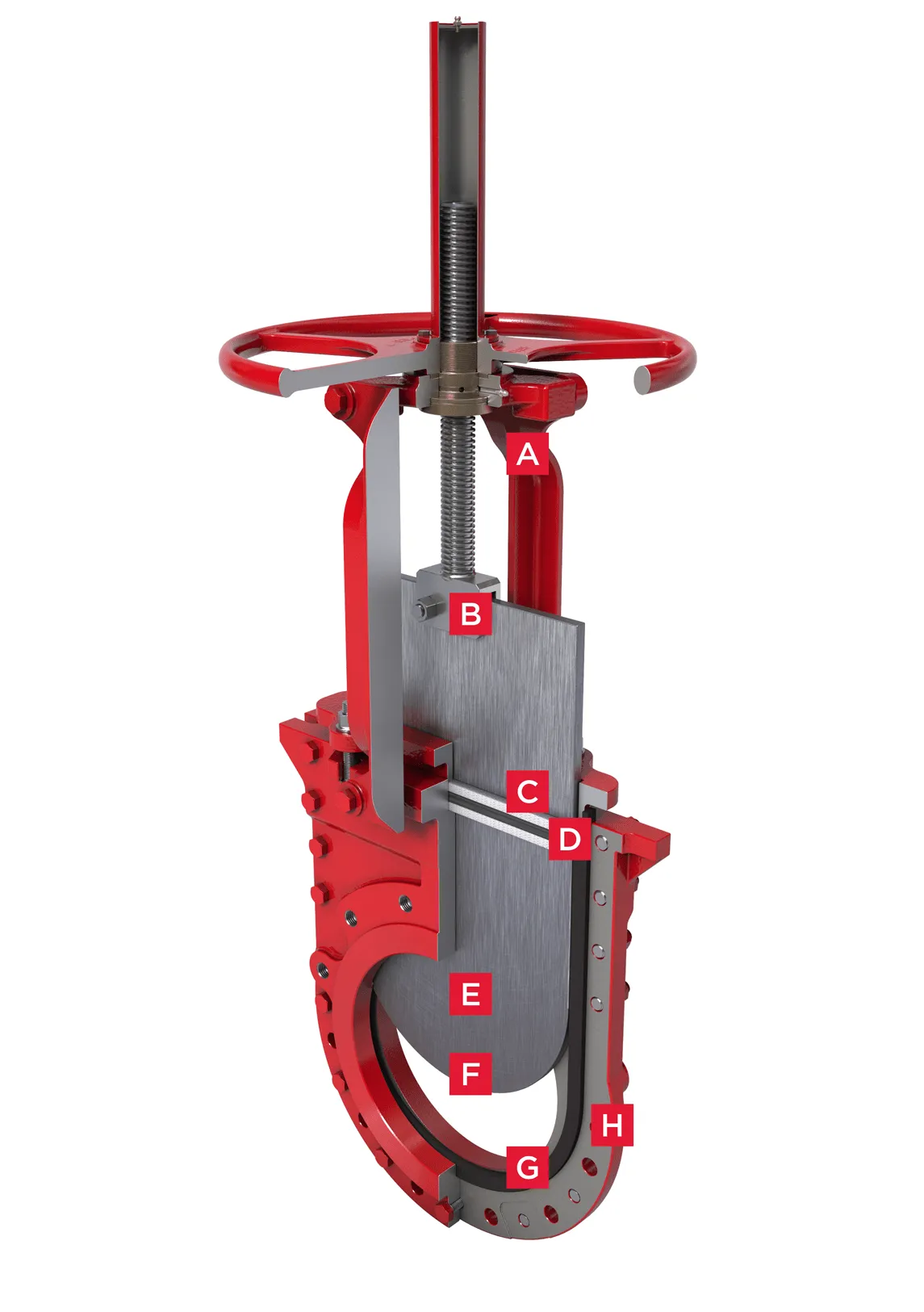

Caractéristiques de la vanne à guillotine bidirectionnelle série 752

A. Commande

Conçue pour une conversion facile et rapide entre l'activation manuelle et pneumatique. Dispose d'un passage d'injection de lubrifiant pour un fonctionnement continu et fluide avec un entretien minimal.*
B. Œillet

La conception de l'œillet et le boulonnage horizontal stabilisent la guillotine, assurant un bon alignement.
C. Garniture (standard)

Les garnitures carrées standard multicouches assurent une étanchéité optimale du presse-étoupe.
D. Garniture (en option)

Garnitures d'étanchéité quadruples actionnées pour une meilleure étanchéité du presse-étoupe, en option.
E. Passage hydraulique libre

Passage hydraulique libre avec chute de pression minimale assuré par une conception de vanne à passage intégral.
F. Guillotine

La conception de guillotine résistante à la déformation assure un alignement constant et une durabilité parmi les meilleures du secteur.
G. Siège

Le siège élastomère remplaçable en acier renforcé assure une fermeture bidirectionnelle à étanchéité parfaite.
H. Corps

Corps en deux pièces boulonnées permettant un entretien et un remplacement du siège faciles.
