Operador manual

Serie 01

Operador Manual de Cuarto de Vuelta para Servicios de Apertura/Cierre y Estrangulamiento

2025-S01-600x600 2025-S01-02

Diseñado para servicios confiables de apertura/cierre y estrangulamiento con opciones de par alto

Operador manual versátil para válvulas con asiento resiliente y de alta presión

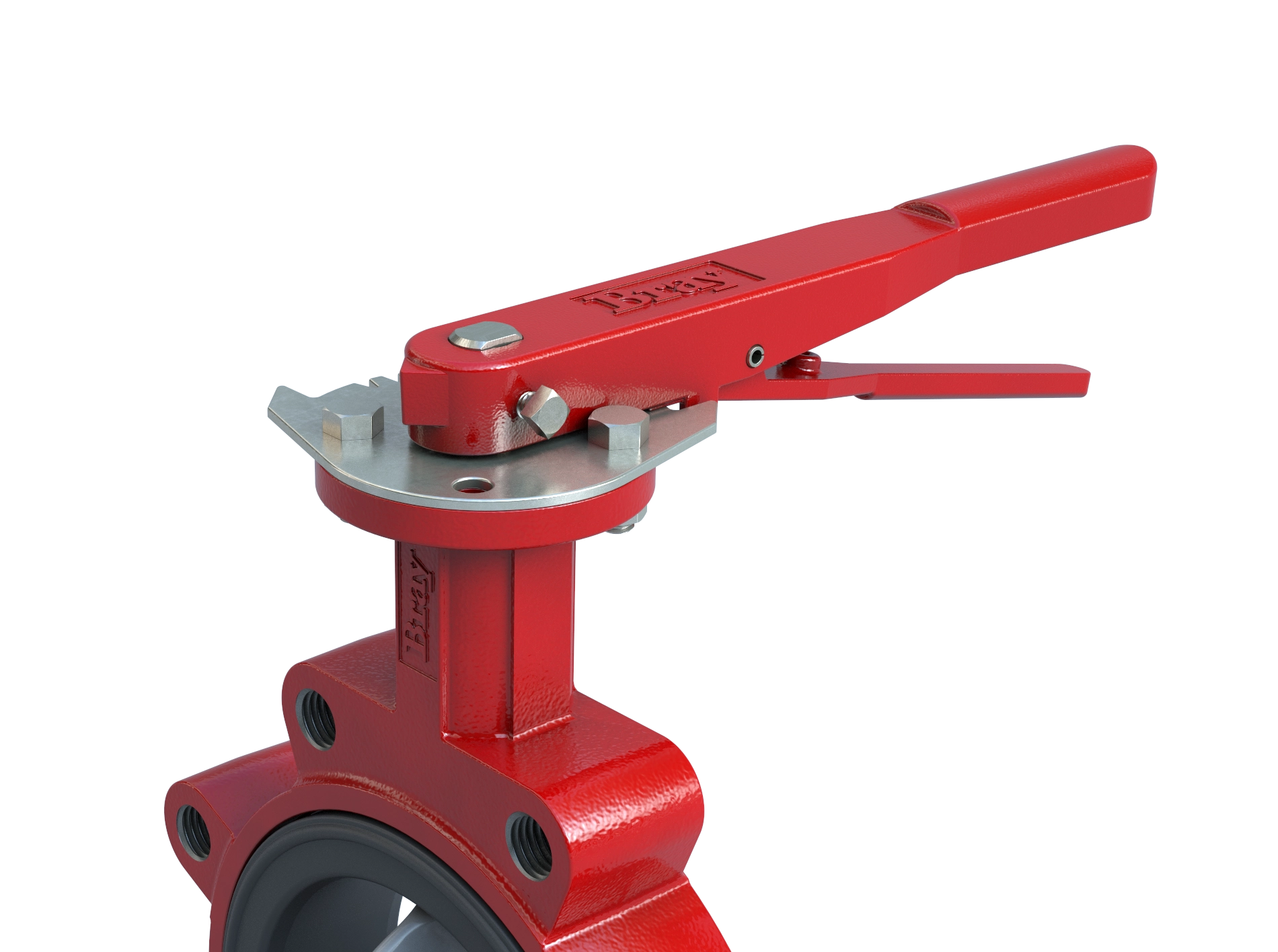

Manija y placa con muesca

Bray ofrece dos versiones de manijas de nuestros Actuadores de Válvulas Manuales Serie 01 para apertura/cierre y estrangulamiento: una para válvulas con asiento resiliente de 1" a 12" (de 25 mm a 300 mm) y una manija de par alto para válvulas de alta presión de 2 1/2" a 8" (de 65 mm a 200 mm). Estas manijas de cuarto giro tienen un resorte de bloqueo y puntero de dirección para indicar la posición del disco de la válvula. Se ofrecen placas con muescas atornilladas. Para las válvulas con asiento resiliente una placa de diez posiciones es estándar. Para válvulas de alta presión, se incluye de forma estándar una placa de 9 posiciones. Ambas contienen paradas de encendido/apagado para evitar exceso de rotación de la válvula. Hay disponibilidad de placa de posiciones infinitas, una placa con muesca de 180°, una parada configurada, kit de candado y una versión con tuerca cuadrada de 2"

Especificaciones

Torque de salida
Válvulas de asiento resiliente de tamaño 1"-12" (25 mm - 300 mm)
Válvulas de alta presión de 2 1/2"- 8" (65 mm - 200 mm)
Fuente de alimentación
Operación manual
Opciones de control
Hay disponibilidad de placa de posiciones infinitas, una placa con muesca de 180°, una parada configurada, kit de candado y una versión con tuerca cuadrada de 2"
Compatibilidad de la válvula
Válvulas de asiento resiliente de tamaño 1"-12" (25 mm - 300 mm)
Válvulas de alta presión de 2 1/2"- 8" (65 mm - 200 mm)
aplicaciones
Aislamiento / encendido-apagado

Descargas

Folleto del producto
Operadores manuales Serie 01/04/05

Manual IOM
Operador manual Serie 01
