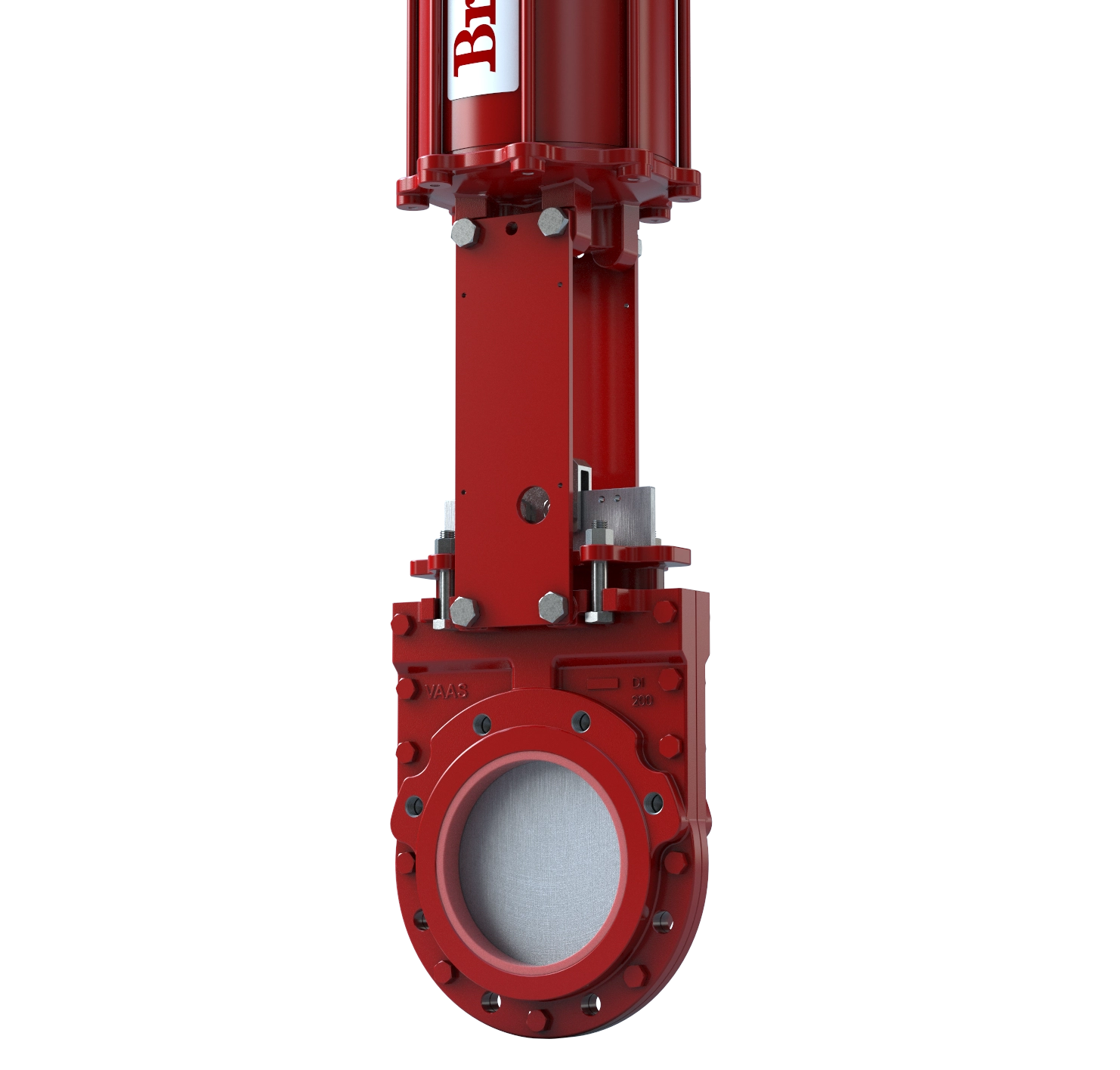

双向刀闸阀755系列 https://www.bray.com/images/default-source/products/knifegate/knifegate-755/vaas755cover01_01thumbnail.png?sfvrsn=4540651e_4

双向刀闸阀

755系列

尺寸范围
NPS 2至24 / DN 60至600
最大许用操作压力
240psi (16巴)
阀体类型
对夹、螺栓两段式

技术规格

双向刀闸阀—— 755系列

尺寸范围
NPS 2至24 / DN 60至600
阀体材料
球墨铸铁、碳钢 (WCB) 、CF8不锈钢、CF8M不锈钢、CF3M不锈钢
最大许用操作压力
240psi (16巴)
阀杆材料
304不锈钢
阀体类型
对夹、螺栓两段式
闸门材料
304、316、317不锈钢、SAF 2507、SAF 2205、17-4PH、Hastelloy® C、Monel®
阀座材料温度范围
Buna-N:-34至194°F (-36至90°C)
EPDM:-65至248°F (-54至120°C)
Viton®:-15至392°F (-26至200°C)
设计标准
MSS SP81
填料最高温度
PTFE/Buna-N:194°F (90°C)
PTFE/Viton®:392°F (200°C)
PTFE/EPDM:248°F (120°C)
测试标准
MSS SP151
衬里最高温度
176°F (80°C)
认证
ATEX、CRN、PED、PE(S)R、TR CU、UA TR
结构长度
MSS SP81
执行机构选项
手轮、斜轮齿轮、气动、液压、电动

特点和优势

博雷755系列双向刀闸阀以性能和可靠性为重点,专为应对各种应用中的磨蚀性和腐蚀性浆料而设计。其设计和坚固构造为工业环境中的效率和耐久性设立了新的标准。

755系列阀门采用坚固的两段式螺栓连接阀体结构,可确保结构完整性并简化维护程序,从而提高运行效率。与752系列类似,该阀门采用钢加固模压边缘阀座,可实现零泄漏双向密封。

755系列尺寸范围为2"至24" (50 - 600 mm),具有很强的灵活性,可满足各种应用需求。可轻松承受高压环境,压力等级高达240 psi (16 bar)。

为满足特定应用要求,755系列刀闸阀提供多种阀体材料选择,包括用于腐蚀性应用的CF3M不锈钢、SAF 2205双相钢和SAF 2507双相钢。此外,755系列刀闸阀采用现场可更换聚氨酯衬里以增强性能,为磨蚀性应用提供了一种经济高效的解决方案。



特征

  • 设计支持手动和气动执行之间的简单快速转换。配有一个润滑剂注射端口,以最少的维护需求实现连续、顺畅的操作。
  • U形夹设计和水平螺栓固定稳定闸门,确保正确对齐
  • 标准多层方形填料提供卓越的压盖密封
  • 可选增能星型密封填料增强压盖密封
  • 全通经阀门设计提供无限制流道,实现最小压降。
  • 可更换钢加固弹性阀座确保双向零泄漏密封
  • 两段式螺栓阀体易于维护和更换阀座
  • 连接于阀体两部分 (755P) 的聚氨酯衬垫全面保护阀门阀体免受介质的影响
  • 聚氨酯衬里提供全面保护,避免受磨蚀性介质的影响
