双向刀闸阀

740系列

尺寸范围
NPS 2至36 / DN 50至900
最大许用操作压力
NPS 2到24:150psi / DN 50到600:10bar
NPS 30到36:100psi / DN 750到900:7bar
阀体类型
单体式、支耳

技术规格

双向刀闸阀—— 740系列

尺寸范围
NPS 2至36 / DN 50至900
阀体材料
碳钢 (WCB)、CF8不锈钢、CF8M不锈钢、CF3M不锈钢、SAF 2205、SAF 2507
最大许用操作压力
NPS 2到24:150psi / DN 50到600:10bar
NPS 30到36:100psi / DN 750到900:7bar
阀杆材料
304不锈钢
阀体类型
单体式、支耳
闸门材料
304、316、317不锈钢、SAF 2507、SAF 2205、17-4PH、Hastelloy® C、Monel®
阀座材料温度范围
Buna-N:-34至194°F (-36至90°C)
EPDM:-65至248°F (-54至120°C)
Viton®:-15至392°F (-26至200°C)
设计标准
MSS SP81
填料最高温度
PTFE:500°F (260°C)
浸PTFE:450°F (232°C)
PTFE/Buna-N:194°F (90°C)
PTFE/Viton®:392°F (200°C)
PTFE/EPDM:248°F (120°C)
测试标准
MSS SP151
认证
ATEX、AWWA C520 (2019)、CRN、PED、PE(S)R、TR CU、UA TR
结构长度
MSS SP81
执行机构选项
手轮、斜轮齿轮、气动、液压、电动
应用
漂白剂输浆、粗浆洗浆机和泵隔离、蒸发器黑液、纸浆、粉煤灰气动输送转换阀、RAS回流活性泥浆、泵与设备隔离、工艺流体、泵与隔离槽罐

特点和优势

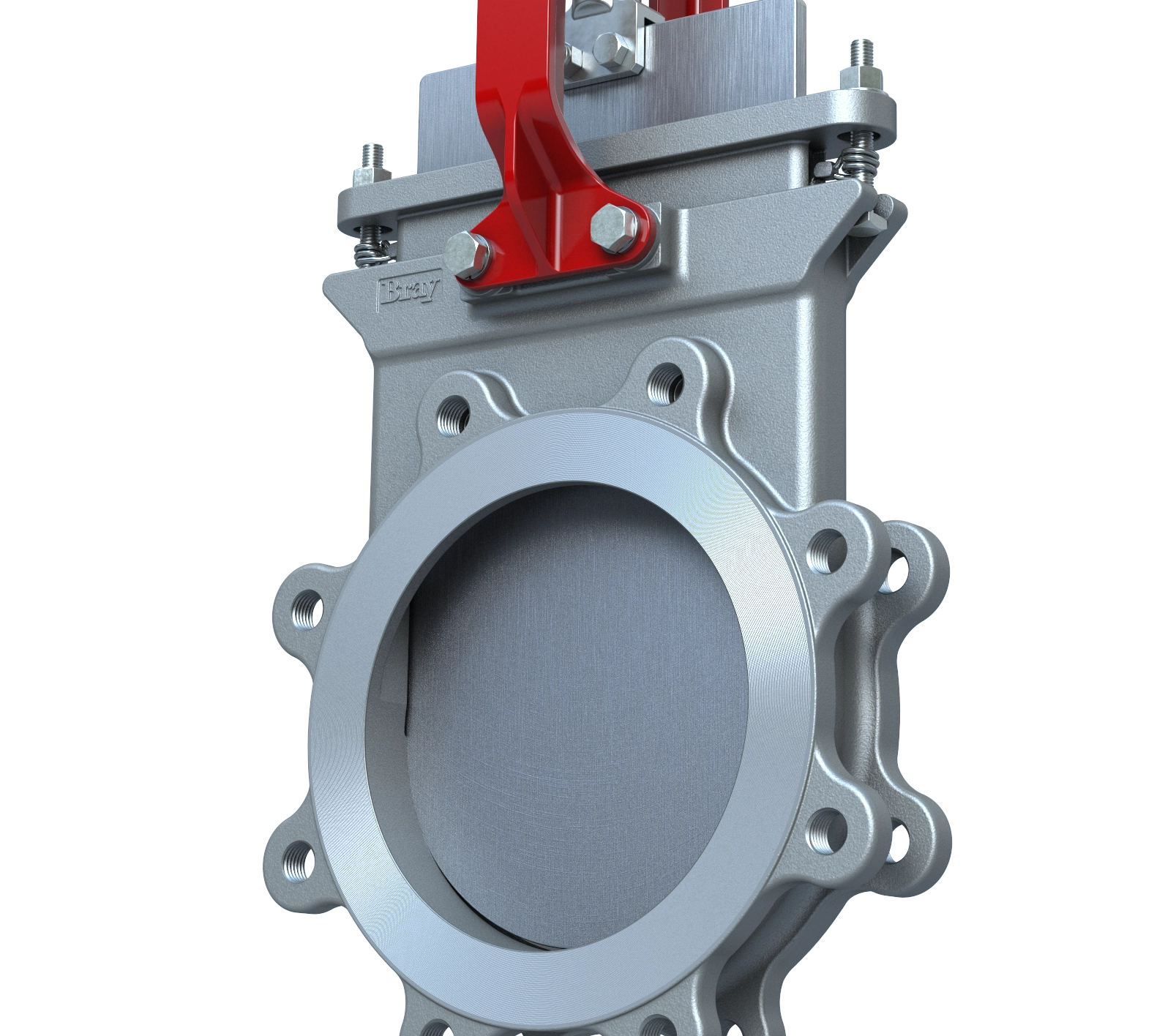

博雷740系列双向刀闸阀展示了先进的工业阀门技术,采用坚固的一体铸造阀体设计,可在各种不同应用中实现最佳性能。可更换软阀座确保了弹性、耐久性和对自动化工艺的适应性,促进精细开/关操作。

一体式铸造阀体与柔性钢丝加固弹性阀座无缝整合,可在各种工业环境中实现双向零泄漏密封。740系列具有CRN认证、PED I类A模块认证和AWWA C520认证,远超行业标准。经过严格测试(包括按照MSS SP-151进行的阀壳和阀座测试)验证其可靠性,并且通过了工厂循环测试以及设计评审认证。

以机械和几何方法固定的钢加固弹性阀座保证了双向零泄漏密封,可提高纸浆和造纸、电力、废水、化工和乙醇等行业的运营效率。

博雷740系列刀闸阀以其可靠性、多功能性和卓越性能而闻名,使其成为全球严苛工业应用的首选解决方案。



特征

  • 设计支持手动和气动执行之间的简单快速转换。配有一个润滑剂注射端口,以最低的维护需求实现连续、顺畅的操作。
  • U形夹设计和水平螺栓固定可以稳定闸门,确保正确对齐。
  • 标准多层方形填料提供卓越的压盖密封。
  • 可选增能星型密封填料增强压盖密封。
  • 刮片/防挤出环可最大限度地缩小阀体和闸门之间的间隙。
  • 全通经阀门设计提供无限制流道,实现最小压降。
  • 防偏转门设计确保一致对齐,提供行业领先的耐久性。
  • 可更换的柔性钢丝加固弹性阀座可确保双向零泄漏密封。
双向刀闸阀740系列特点

  • A. Topworks

    执行机构的设计支持手动和气动执行之间的简单快速转换 手动阀门包括一个润滑剂注射端口,以最少的维护需求实现连续、顺畅的操作。

  • B. Clevis

    U形夹设计和水平螺栓固定可以稳定闸门,确保正确对齐。

  • C. 填料(标准)

    标准多层方形填料提供卓越的压盖密封。

  • D. 填料(可选)

    可选增能星型密封填料增强压盖密封。

  • E. 胸衬/防挤压环

    胸衬尺寸高达12",PTFE防挤出圈尺寸达到14"及以上。

  • F. 端口

    全通经阀门设计提供无限制流道,实现最小压降。

  • G. 门

    闸门设计可确保在整个行程长度中保持一致对齐。

  • H. 阀座

    机械保留钢加固弹性阀座可确保双向零泄漏密封。

  • I. 拨叉

    铸造轭架上层结构保证阀门设计的坚固性,适用于不同的操作器和方向。
