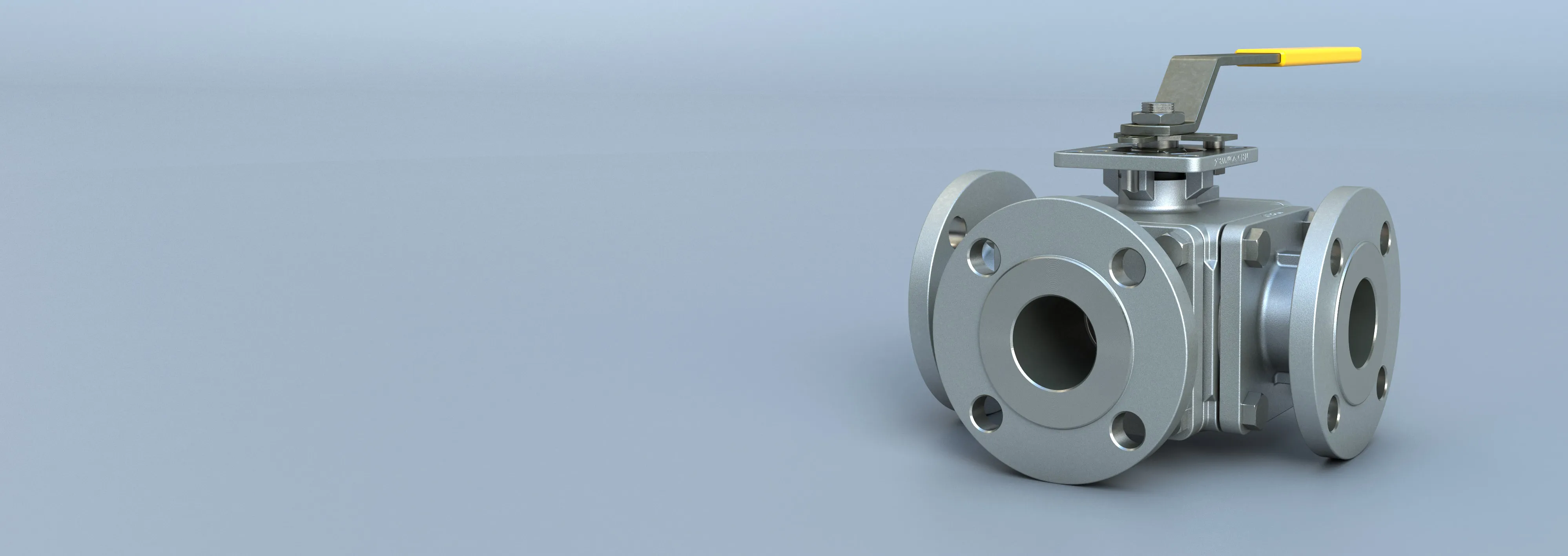

多端口球阀

MPF

尺寸范围
150级:1/2"至12" (13mm至305mm), 300级:1/2"至6" (13mm至152mm)
温度范围
-25°F至500°F
压力等级
ASME 150:SS 275/WCB 285 psi、ASME 300:SS 720/WCB 740 psi

技术规格

多端口球阀——MPF

尺寸范围
150级:1/2"至12" (13mm至305mm), 300级:1/2"至6" (13mm至152mm)
阀体材料
不锈钢、碳钢
温度范围
-25°F至500°F
阀杆材料
316不锈钢
压力等级
ASME 150:SS 275/WCB 285 psi、ASME 300:SS 720/WCB 740 psi
阀座材料
TFM
密封等级
零泄漏
球体材质
不锈钢
阀体类型
紧凑型标准端口、块式全端口
设计标准
ASME 16.34
端部连接
ASME B16.5 标准法兰连接
测试标准
ASME B16.34,所有阀门阀杆和阀座均在发货前经过100 psi气体闭合测试以保证气泡级完整性,29" Hg真空应用
端口
全3-通和4-通,搭配L、T和LL端口
结构长度
制造商标准
应用
管路介质混合或共混、流转向、流旁通、直接流入或流出储罐、密封来自不同方向的流

特点和优势

Flow Tek Multi-port系列多端口球阀提供3通和4通流量控制。多端口系列阀门提供两种不同的阀体类型,紧凑型标准端口和块式全端口。标准端口阀门提供NPT螺纹式和快速夹紧端部连接。全通经阀门提供NPT螺纹式、快速夹紧、承插或对头焊接、以及法兰式端部连接。可在一个阀门上混合端部连接。不同型号之间的许多部件可以完全互换。经济高效的多端口系列球阀在一个阀门中整合了多向控制和关断功能。避免重复安装阀门,无需额外的断流阀。

测试

  • 根据ASME B16.34进行了测试
  • 29" Hg真空应用
  • 阀杆采用防吹出设计,确保最高的安全性,符合ASME B16.34规范
  • 阀门符合CE要求



特征

阀杆密封:Multiport系列1/4" - 4"阀门均采用动负载阀杆填料装置,确保可靠的阀杆密封。通过采用Belleville垫圈,阀杆密封可自动调整,以补偿温度变化和正常磨损。6"- 12"阀门使用独立的填料函盖,可在阀门使用过程中轻松调节。1/4"- 2"阀门还提供主阀杆密封和二级阀杆密封。主密封为止推垫圈和O型圈组件。可调阀杆填料在阀杆上部轴颈区域的阀杆与阀体之间形成二级密封。

四阀座设计:作为标准配置,Multiport系列阀门还配有一个额外的第四阀座。此阀座独立密封,可防止腔体区域泄漏并保持球体正确对齐。增加的这一阀座将双向控制和关闭功能整合在同一阀门中,在T形和L形端口球体中均设有OFF位置。Flow-Tek阀座设计可确保双向气泡级密封和低工作扭矩。

阀座选择:提供一系列阀座材料,可满足大多数应用的需求。TFM为阀座标配材料。其他选择包括RPTFE、PTFE、UHMWPE和Tek-Fil®(碳/石墨填充TFM)。Tek-Fil®阀座在高温、高循环和蒸汽应用中提供更小扭矩。

互换性:相同尺寸阀门的不同型号之间的许多零件都可以互换,包括球体、阀杆、阀座以及阀杆和阀体密封。

腔体填料:Multiport 230/240和150/300型号阀门提供自选腔体填料。腔体填料可降低因管路介质流体滞留在球体与阀体壁之间的空隙而导致介质污染的可能性。

安全安装:整体铸造的上法兰可确保执行机构的正确安装。在阀门处于满负荷压力条件下,可轻易而安全地拆卸执行机构装置。安装法兰按照ISO 5211标准设计,可实现直接嵌入安装。通过调换行程限位销螺栓在安装法兰上的位置,标准阀门可实现所有流量模式。

球体/阀杆:球体与阀杆的连接设计可确保正确连接。1/4"- 2"阀门的阀杆采用销钉固定,21/2" - 12"的阀杆与球体为一体式,采用耳轴支架。所有阀杆均提供防吹出保护。球体经过精密机加工和镜面抛光,以保证气泡级密封并减小操作扭矩。Flow-Tek球体边缘采用机械加工,减少阀座磨损,进而延长使用寿命。

标准应用

  • 管路介质的混合或共混
  • 将介质分流至不同位置
  • 使介质流绕过过滤器、计量表、换热器等
  • 直接流出或流入储罐
  • 关断来自不同位置的介质
