法兰式球阀

F15/F30系列

Adjustable Stem Packing and Trunnion Support for High-Cycle Applications

Closer Look Request a Quote
Flanged Ball Valve Series F15/F30 02 Flanged Ball Valve Series F15/F30 01

Stainless and Carbon Steel Construction

Fire-safe designs meet API 607 standards for high-temperature safety compliance

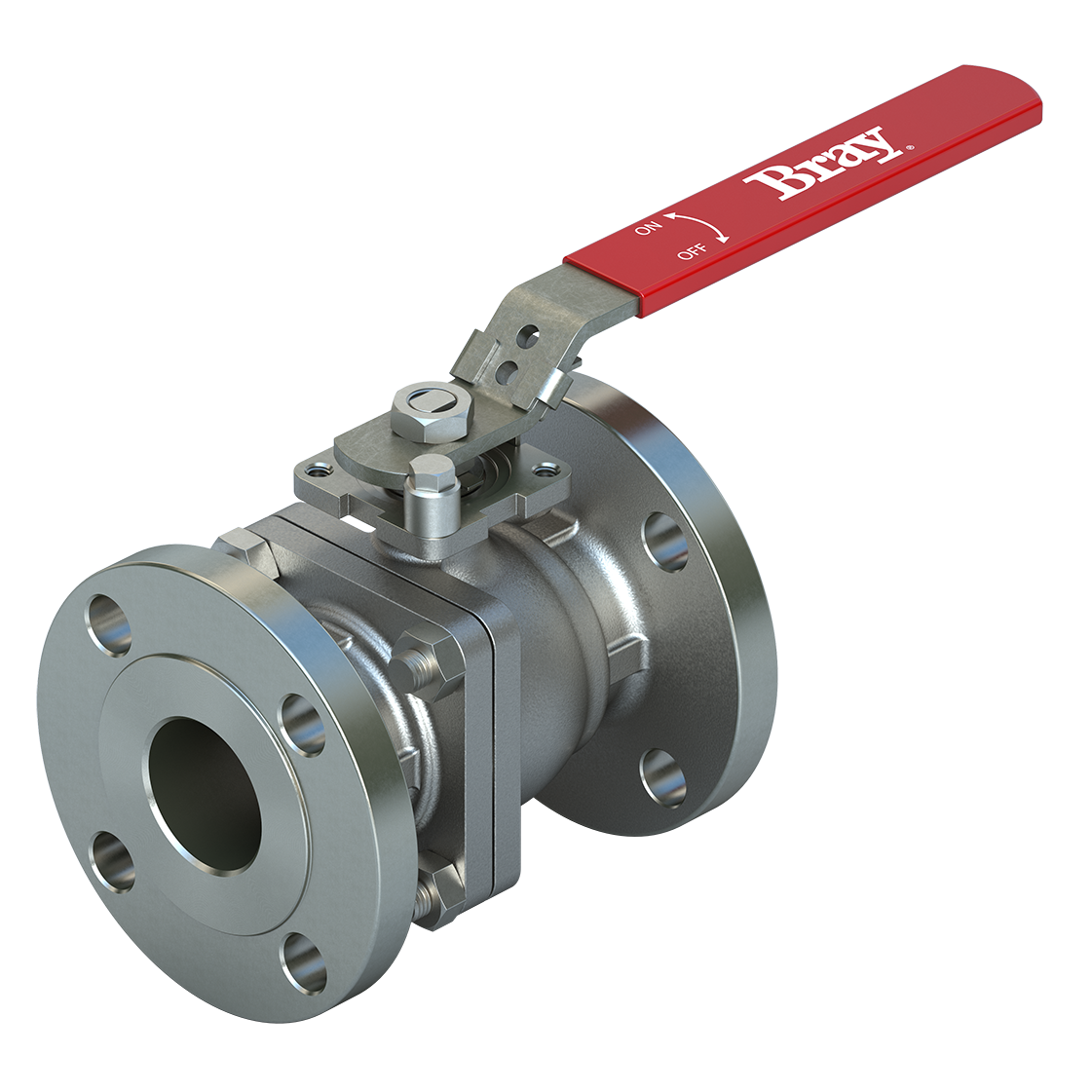

Series F15/F30 Flanged Floating Ball Valves are investment cast, ASME B16.34 Class 150 & Class 300 full port ball valves. 该系列提供多种可选阀芯和配置,包括 V 球型控制阀阀芯,并广泛应用于全球各行业。F15/F30 系列球阀以坚固耐用的法兰式球阀设计,提供卓越价值和可靠运行性,适用于多种工况条件。

F15/F30 系列法兰式球阀的设计确保气泡级密封及低操作扭矩。½" - 2" 尺寸型号配备博雷的 Smart Stem™ 技术,可实现内部持续预紧填料。2 ½" - 12" 尺寸型号则采用独立填料压盖,可在不拆卸安装硬件或执行机构的情况下轻松进行调整。填料函盖采用特型设计,可将负载均匀地分布在填料上。动态负载填料通过其Belleville垫圈实现自调整,可以针对环境变化和磨损做出补偿,从而确保免维护运行和长久的寿命周期。较大尺寸的 F15/F30 法兰式球阀则配备支撑球体的轴承结构,能有效降低操作扭矩。

衬胶阀座 F15/F30 法兰式球阀采用正向预加载设计,确保低压/真空密封能力。所有衬胶阀座材料均确保双向气泡级密封性能。所有衬胶阀座材料均确保双向气泡级密封性能。

F15/F30 系列法兰式球阀提供不锈钢(CF8M),碳钢(WCB)及特殊合金(如合金20、哈氏合金等)材质,亦可按要求提供其他异种合金。非防火型版本配备标准阀杆填料。API 607 防火阀芯配备石墨阀杆填料。F15/F30 系列阀门提供一体铸造 ISO 5211 安装平台,便于自动化操作。*

* 并非所有尺寸均有提供,详情请参阅产品手册。

技术规格

尺寸范围
NPS ½到12 / DN 15到DN 300
阀体材料
不锈钢(CF8M)、碳钢(WCB)、特种合金
温度范围
-50°F至650°F(-46°C至343°C)
阀杆材料
ASTM A479 316型
最大许用操作压力
F15: ASME 150级
F30: ASME 300级
PN10, 16, 25, 40
阀座材料
标配:TFM 1600
可选:Tek-Fil®*、PEEK、RPTFE、UHMWPE、金属
密封等级
零泄漏
球体材质
ASTM A351 Gr CF8M
阀体类型
两段式
端部连接
ASME 150级、300级
EN 1092 PN10, 16, 25, 40
认证
API 607, ATEX, CRN, NACE MR0175, NSF 61/372, PED, PE(S)R, SIL, TR CU
端口
全通径
配件
腔体填料、介质防漏装置、Resolute Square球阀、V型球阀、截止阀结构长度
结构长度
ASME B16.10
设计标准
ASME B16.34、API 608
测试标准
API 598
应用
加工、油罐区、燃料、石油和天然气、市政供水

下载

产品宣传册
Flow-Tek F15/F30系列两片式浮动球阀,法兰式、全通径

IOM手册
Flow-Tek F15/F30 系列软阀座 两片式全通径法兰球阀
