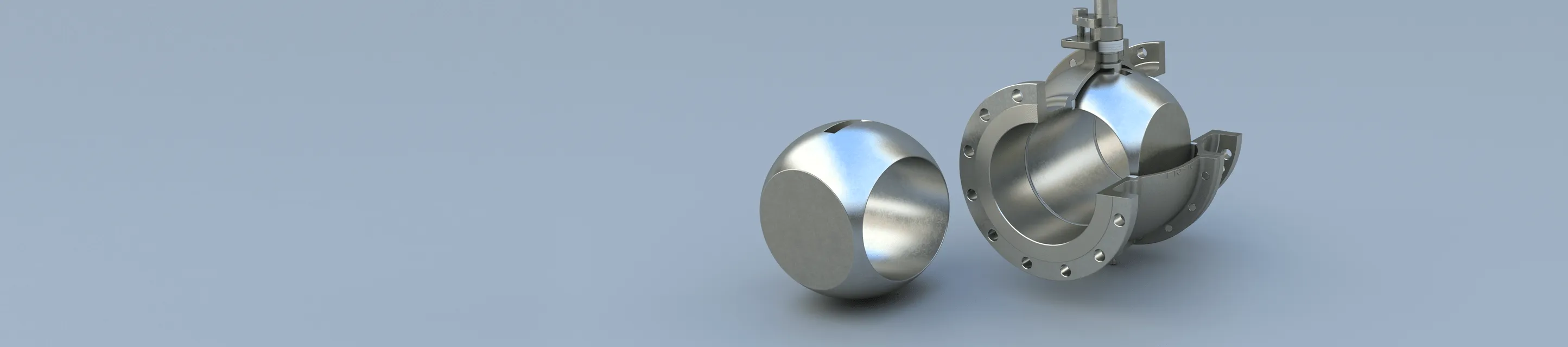

A Resolute ball™ é um produto absolutamente único, projetado para abordar uma variedade de desafios de clientes relacionados à incrustação na superfície a montante da esfera, algo comum em aplicações com operação infrequente. Determinados fluidos em indústrias como as de papel e celulose, mineração, petroquímica e de refino, têm a tendência de acumular incrustação espessa na superfície da esfera quando deixados inativos ao longo do tempo. Em uma esfera tradicional, a incrustação deve ser raspada por meio da sede, aumentando o torque dramaticamente, tornando a válvula difícil de operar, em geral levando a falhas prematuras da válvula como vazamento da sede, hastes rompidas e operação travada. O design exclusivo da Resolute Ball™ oferece uma solução imediata para esse problema comum.
As válvulas esfera padrão usam uma superfície esférica que mantém o contato entre esfera e sede por toda a operação de 90 graus. À medida que a válvula opera, a incrustação acumulada na superfície esférica da esfera tradicional cruza a área de vedação da sede, resultando em aumento no torque, superfícies de vedação marcadas e possível falha na operação. A geometria projetada exclusiva da válvula Resolute Ball™ da Bray ajudou com sucesso nossos clientes a superar esses desafios. À medida que a Resolute Ball™ gira, o contato de fluidos com a sede é minimizado drasticamente em toda a operação de 1/4 de volta devido ao contato mínimo entre a esfera e a sede após a rotação de 10 graus. A geometria da Resolute Ball™ reduz o desgaste em até 70% ao permitir que partículas de fluidos acumuladas sejam liberadas para além da esfera e sedes. Esse projeto exclusivo fornece operação aprimorada, vida útil prolongada, redução no torque operacional da válvula, maior confiabilidade e redução no custo total de propriedade para o cliente.
A Resolute Ball™ é compatível como substituição direta para várias linhas de produtos padrão, incluindo a válvula esfera flangeada de uma peça RF15/RF30 e a válvula esfera flangeada de duas peças F15/F30. Cada uma dessas linhas de produtos de alto desempenho são comprovadas em campo com uma base de instalação global extensiva em uma variedade de indústrias. Para mais informações, consulte os folhetos individuais das linhas de produtos.
Especificações
Acessório de válvula esfera — Resolute Ball™
Faixas de diâmetros
Série F15/F30: 1/2" a 12" (DN 15 a DN 300)
Série RF15/RF30: 1" a 12" (DN 25 a DN 300)
Série RF15/RF30: 1" a 12" (DN 25 a DN 300)
Tipo de acessório
Substituição direta projetada
Compatibilidade da válvula
Série F15/F30
Série RF15/RF30
Série RF15/RF30
aplicações
Mineração, minerais, calcificação, incrustação, papel e celulose, licor preto, licor verde, licor branco, petroquímicos, cloretos de PVC, polímeros/monômeros
Recursos e benefícios
Vantagens das normas de construção da Resolute Ball™
Desafios do projeto da esfera tradicional
Exibição superior
A ampla área de superfície esférica permite o acúmulo de fluidos na superfície da esfera e na cavidade da esfera a jusante.
O acúmulo de fluidos causa danos na sede, devido ao contato constante entre esfera e sede durante a rotação de 90° completa.
O alto torque da válvula é necessário para interromper o acúmulo significativo de fluidos. A operação da válvula pode falhar, a haste pode se romper ou as sedes podem vazar prematuramente.
Soluções das normas de construção da Resolute Ball™
Exibição superior
O projeto quadrado da esfera minimiza os efeitos do acúmulo de fluidos na superfície de vedação da esfera e permite que partículas fluam e passem pela cavidade da esfera.
A vida útil da sede é prolongada devido à redução no acúmulo de fluidos e ao contato mínimo entre esfera e sede após 10° de rotação.
O baixo torque da válvula é necessário para interromper os mínimos acúmulos. A válvula opera facilmente com atuação padrão.
