Commande manuelle

Série 01

Commande manuelle quart de tour pour les opérations de type ouvert-fermé et de régulation de débit par étranglement

2025-S01-02 Série 01 Série 01 Série 01 Série 01

Conçue pour une mise en marche, un arrêt et une régulation du débit par étranglement fiables avec des options de couple élevé

Commande manuelle universelle pour vannes à siège élastomère et à haute pression

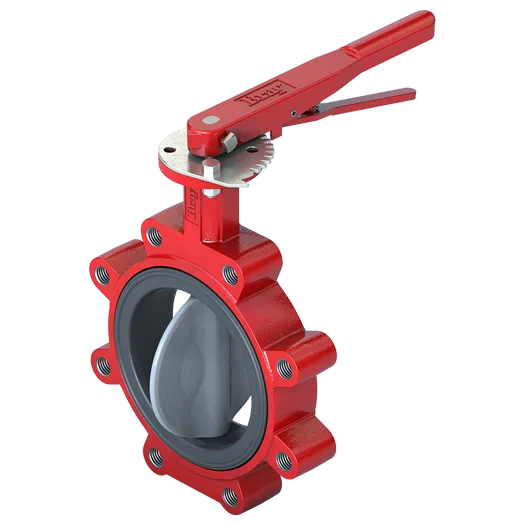

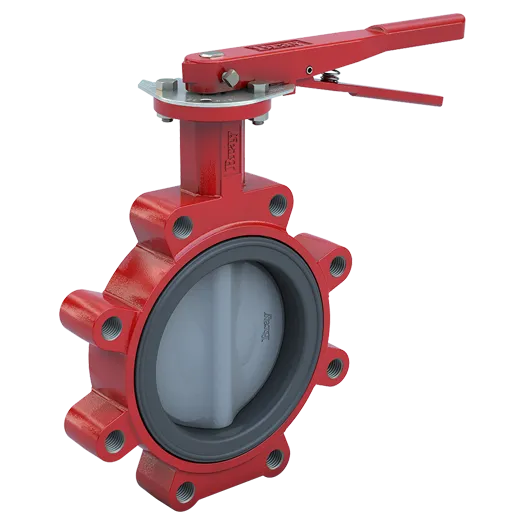

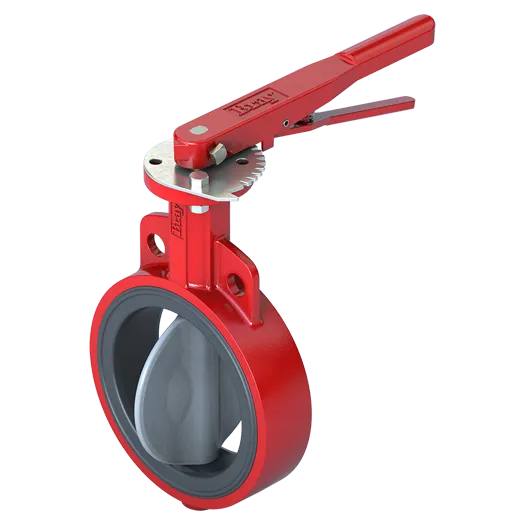

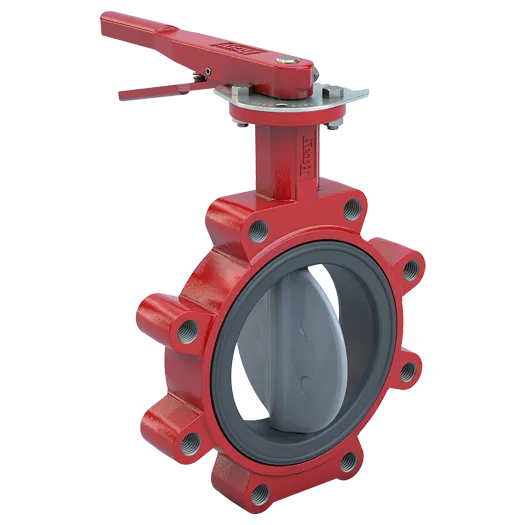

Poignée et plaque à encoche

Bray propose deux versions de ses poignées d'actionneur manuel de vanne de série 01 pour les services de type ouvert-fermé et de régulation de débit par étranglement - une pour les vannes à siège élastomère de 25 à 300 mm (1 à 12 po) et une poignée à couple élevé pour les vannes à haute pression de 65 à 200 mm (2 1/2 à 8 po). Ces poignées quart de tour possèdent un ressort d'arrêt et un indicateur directionnel pour l'indication de la position du disque de la vanne. Des plaques à encoche boulonnées sont proposées. Pour les vannes à siège élastomère, une plaque à dix positions est livrée de série. Pour les vannes à haute pression, une plaque à 9 positions est proposée par défaut. Les deux disposent de butées ouvert-fermé pour éviter une rotation excessive de la vanne. Sont disponibles en option une plaque de position infinie, une plaque à encoche de 180°, un arrêt en mémoire, un kit cadenas et une version d'écrou carré 2 po.

Caractéristiques

Couple de sortie
Vannes à siège élastomère dimensions 25 mm – 300 mm (1 po – 12 po)
Vannes haute pression de 65 mm – 200 mm (2 1/2 po à 8 po)
Source d'alimentation
Actionnement manuel
Options de commande
Sont disponibles en option une plaque de position infinie, une plaque à encoche de 180°, un arrêt en mémoire, un kit cadenas et une version d'écrou carré 2 po
Vannes compatibles
Vannes à siège élastomère dimensions 25 mm – 300 mm (1 po – 12 po)
Vannes haute pression de 65 mm – 200 mm (2 1/2 po à 8 po)
applications
Isolement/ouvert-fermé

Téléchargements

Brochure produit
Commandes manuelles Séries 01/04/05

Manuel d'installation, de fonctionnement et d'entretien
Commande manuelle Série 01
