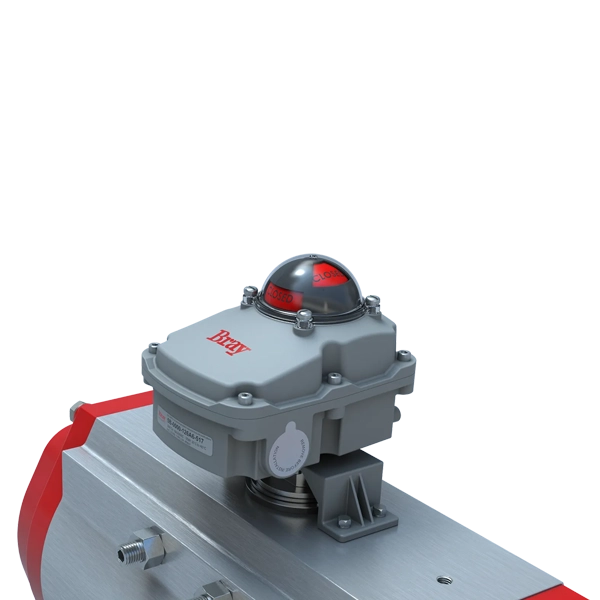

Caja de Sensores

Resina Serie 5B

Certificaciones
Cumple con CE, cULus (most models), SIL 3
Opcional: ATEX, IECEx
Clasificación de la carcasa
IP66/67/68, NEMA 4/4x
Opciones de interruptor
Mecánico: SPDT, DPDT
Proximidad: PNP, NPN, 2 cables de 140 V, 2 cables de 250 V, interruptor de lengüeta, NAMUR intrínsecamente seguro

Especificaciones

Caja de sensores - Resina Serie 5B

Certificaciones
Cumple con CE, cULus (most models), SIL 3
Opcional: ATEX, IECEx
Protocolos de comunicación
AS-I, Profibus DP, DeviceNet
Clasificación de la carcasa
IP66/67/68, NEMA 4/4x
Pantalla visual
Indicador de alta visibilidad
Opciones de color de baliza: rojo/amarillo (estándar), rojo/verde, negro/amarillo, rojo/verde inverso
Opciones de interruptor
Mecánico: SPDT, DPDT
Proximidad: PNP, NPN, 2 cables de 140 V, 2 cables de 250 V, interruptor de lengüeta, NAMUR intrínsecamente seguro
Cantidades de interruptores
Hasta 6
Montaje
Cumple con VDI/VDE 3845 (NAMUR)
Rango de temperaturas
-13 °F a 149 °F (-25 °C a 65 °C)
Puertos de conducto
2 NPT x 3/4" o M25 (lados), 1 NPT x 1/2" o M20 (parte trasera)
Materiales del cuerpo
PBT reforzado con fibra de vidrio

Características y Ventajas

5b-LR-min

  • A. Carcasa

    El monitor de estado de válvulas compacto, de bajo perfil y a prueba de intemperie está homologado por UL, NEMA Tipo 4, 4x e IP66/67/68. Base y cubierta de resina para una resistencia excepcional a la corrosión, al desgaste, a los impactos y a los rayos ultravioletas.

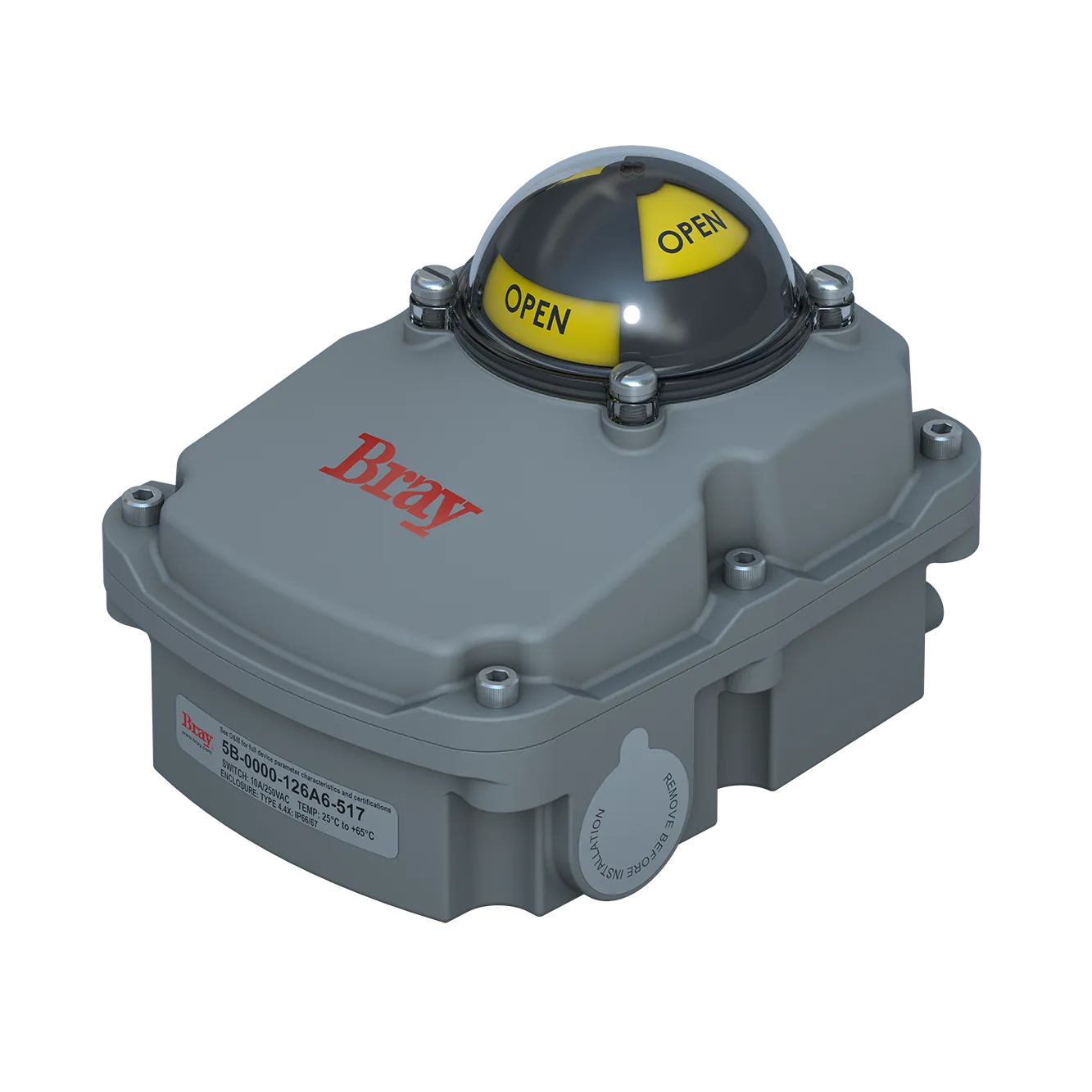

  • B. Indicador de posición de alta visibilidad

    Se muestran indicaciones visuales de apertura y cierre con un indicador estilo domo resistente a los impactos. Se puede invertir fácilmente la salida visual de apertura y cierre al rotarla 90 grados. No es necesario retirar la cubierta y dejar al descubierto el cableado interno del monitor de estado de válvulas para cambiar la indicación de posiciones.

  • C. Sello secundario de eje de mangueta

    Asegura que el área del indicador esté separada del interior del monitor de estado de válvulas. Brinda un sello secundario para evitar que ingrese agua si el domo o el sello se ven comprometidos a causa de las condiciones adversas del sitio.

  • D. Pernos cautivos en la cubierta

    La cubierta se fija a la base mediante pernos cautivos de acero inoxidable que se colocan fuera del área de sellado.

  • E. Sello O-ring para Cierre Hermético

    El sello de junta tórica entre la cubierta y la base ofrece un sello a prueba de intemperie que evita la corrosión interna.

  • F. Levas de Sensor

    El diseño de leva estriada permite un ajuste fácil y preciso de la activación del interruptor sin el uso de herramientas.

  • G. Sensores de Seguridad

    Hasta opciones y configuraciones de los sensores para cumplir con los requisitos de conectividad.

  • H. Terminales

    Los bloques de terminales claramente identificados están inclinados hacia el usuario para asegurar un fácil acceso.

  • I. Entradas de Cables

    Tres entradas de cables, disponibles ya sea en rosca imperial o métrica.

  • J. Puesta a Tierra

    Perno de puesta a tierra de fácil acceso con codificación de color verde.
